Теплый пол на балконе: 3 варианта + пошаговая инструкция
25/03/2017

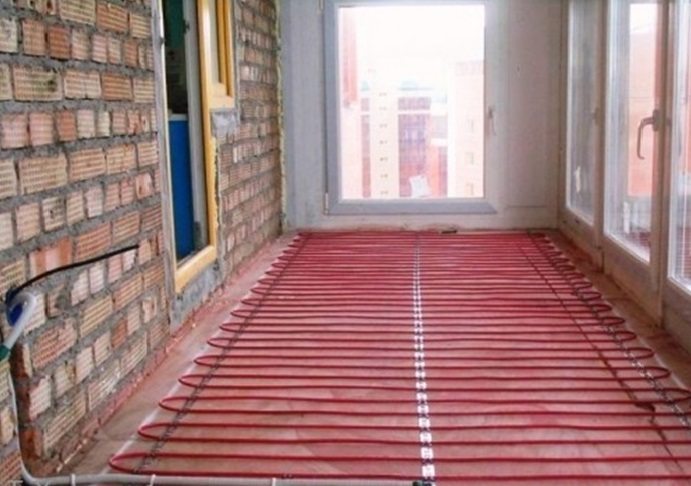

Система подогрева балкона сделает это помещение полноценной частью жилой зоны
Собираетесь обустроить теплый пол на балконе, но не знаете, что выбрать? Давайте разберемся, какие существуют системы обогрева и что лучше подойдет для ваших условий. А затем выясним, как правильно их смонтировать, чтобы превратить балкон в комфортную зону.

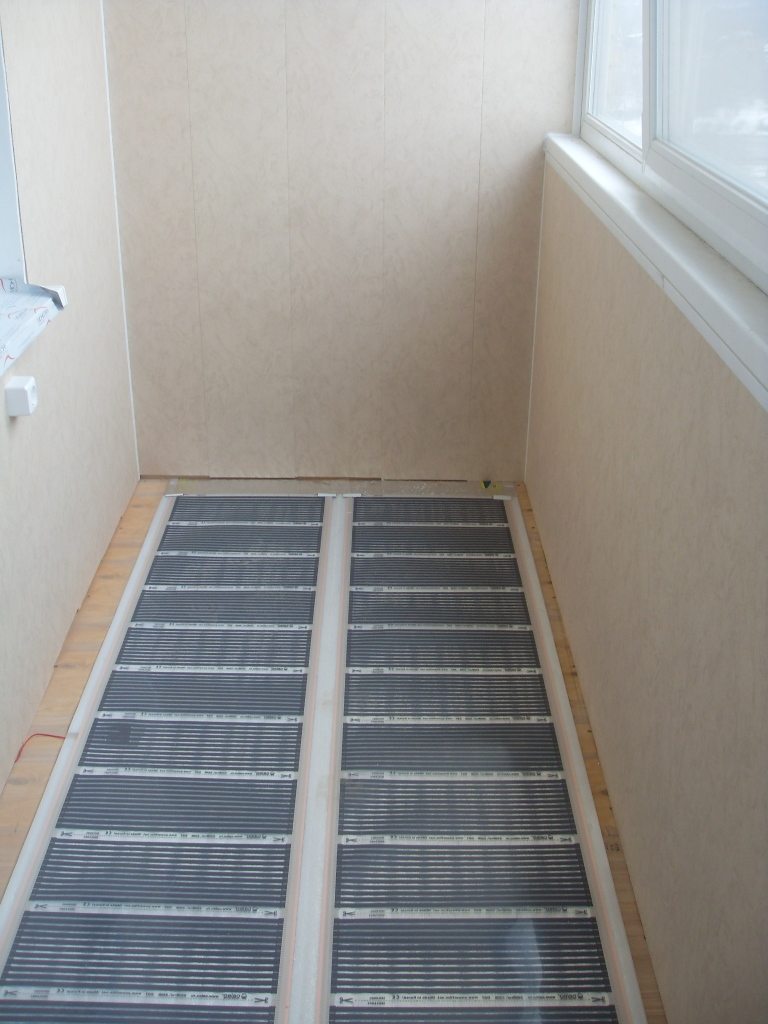

Инфракрасный теплый пол — новое решение на рынке, идеально подходящее для балконов и лоджий
Типы конструкций и особенности их монтажа
Существует 3 типа обустройства теплого пола на балконе:
- Кабельный теплый пол;
- Инфракрасный вариант;
- Водяная система.
А какой теплый пол лучше мы сейчас и выясним.
Кабельный теплый пол
Простое и эффективное решение, основанное на использовании специального греющего кабеля. Самый большой минус — значительный расход электроэнергии, если вы будете использовать систему постоянно.

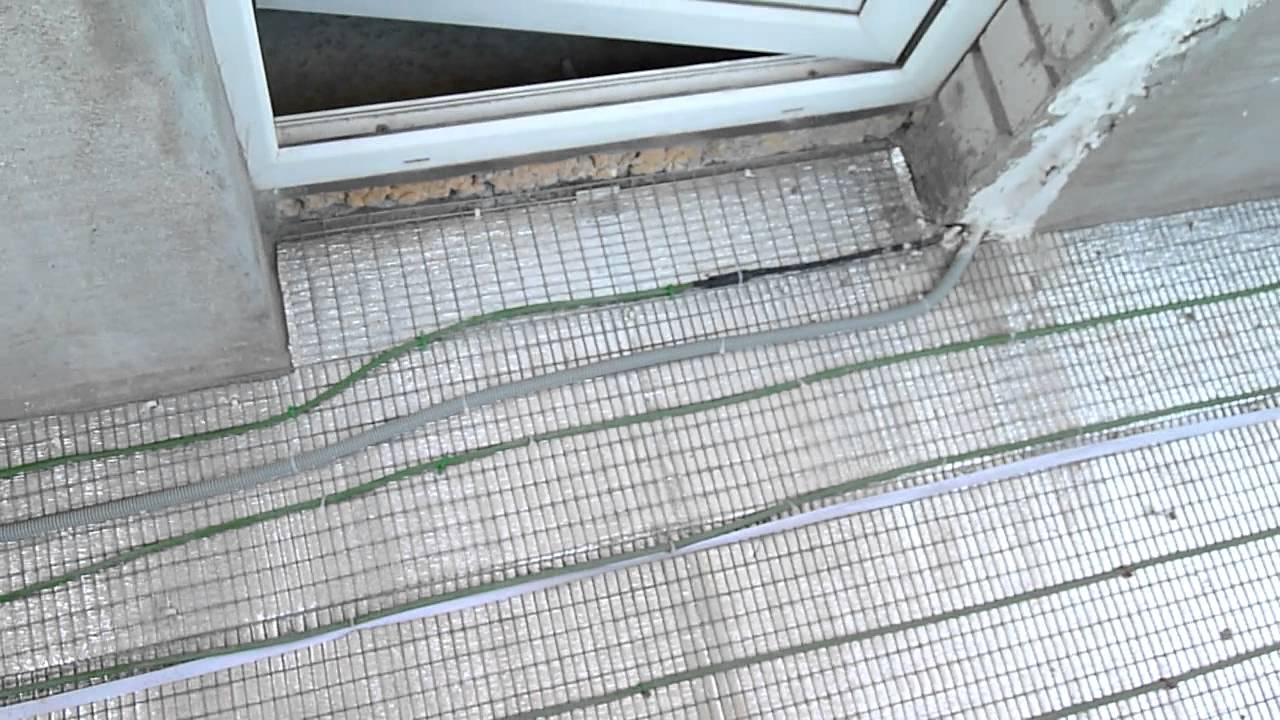

Кабель прост в укладке и надежен, что и объясняет его высокую популярность у новичков
Для работы нужны следующие материалы:
| Иллюстрация | Описание материала |
 |

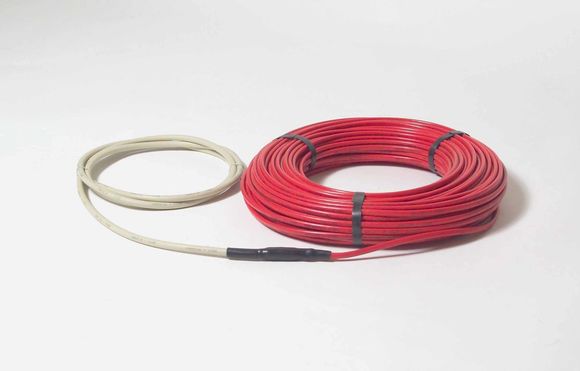

Специальный кабель. Продается метражом, количество зависит от площади пола.
Их также нужно приобрести сразу, чтобы все необходимое было под рукой. |
 |

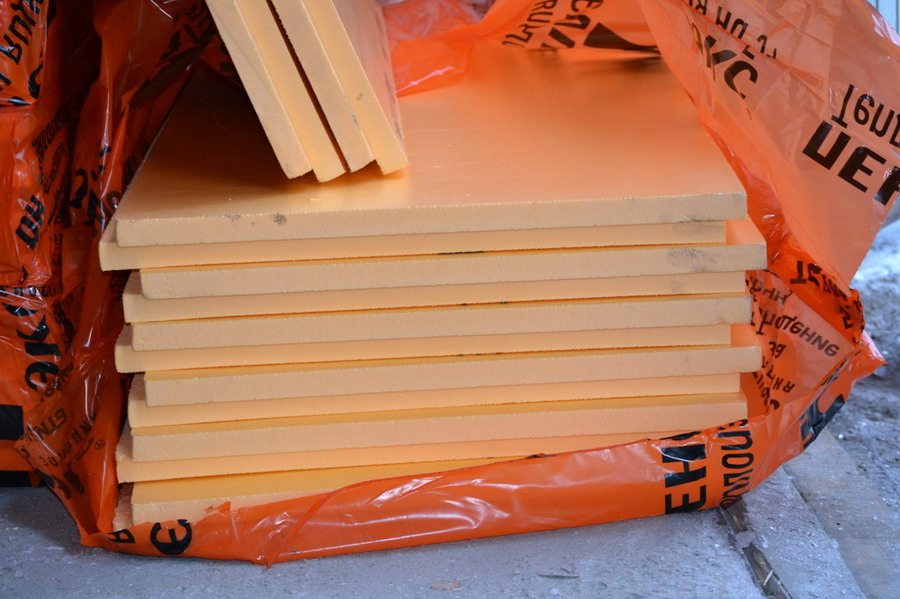

Утеплитель. Для балкона лучше всего подходит экструдированный полистирол. Он очень твердый, отлично держит тепло и прост в монтаже, так как на торцах есть специальные пазы для стыковки. |
 |

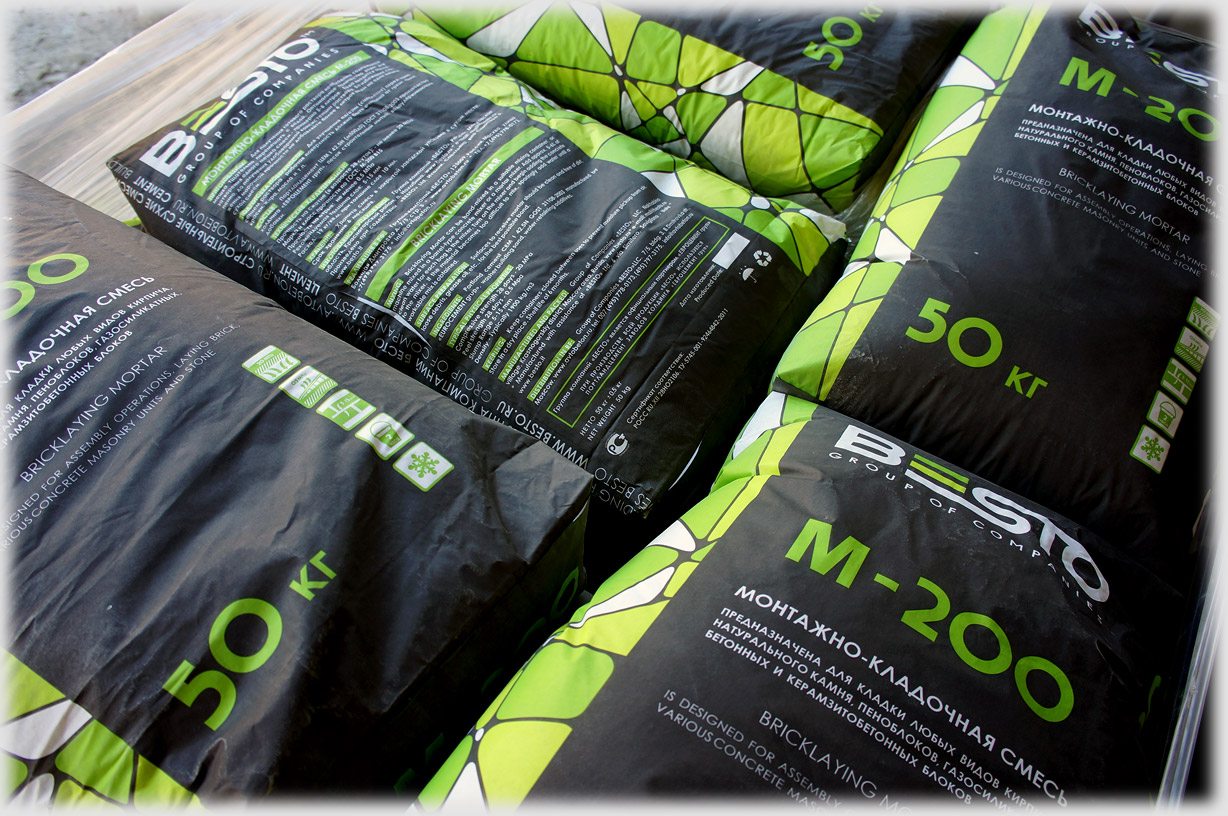

Сухая смесь для стяжки. Необходимо заливать два слоя: один на утеплитель, а второй на кабель.
Толщина каждого должна быть не менее 30 мм, но слой может быть и больше, если нужно поднять уровень пола чуть выше. |
 |

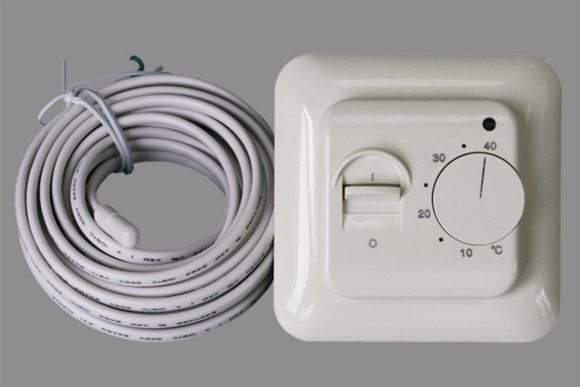

Терморегулятор и датчик температуры. Приобретаются отдельно и служат для того, чтобы вы могли точно настраивать систему подогрева. |
 |

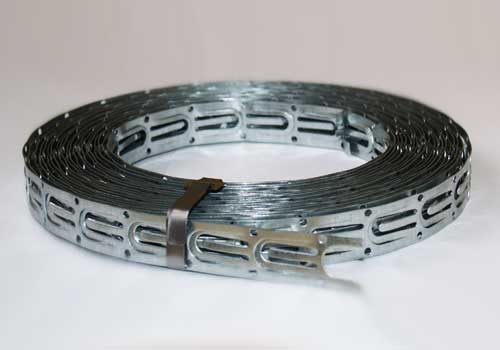

Монтажная лента. Используется для фиксации кабеля в нужном положении.
Некоторые специалисты работают и без нее, но тем, у кого нет опыта проведения работ, лучше использовать ленту при укладке. |
 |

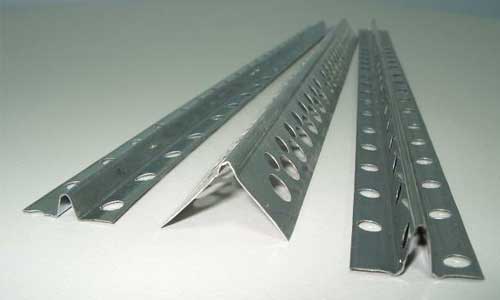

Маяки под стяжку. Можно использовать как специальные элементы, так и подручные предметы.
Часто применяется профиль для гипсокартона или деревянный брусок. Но проще всего укладывать маяки. |
Для работы необходимы инструменты:
- Дрель с миксером. Также позаботьтесь о емкости объемом не менее 50 литров;

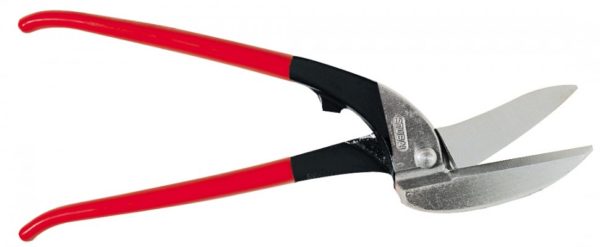

- Ножницы по металлу.
Ножницы по металлу нужны для резки стальной монтажной ленты и маяков
- Уровень и правило. Размер приспособлений зависит от ширины балкона.

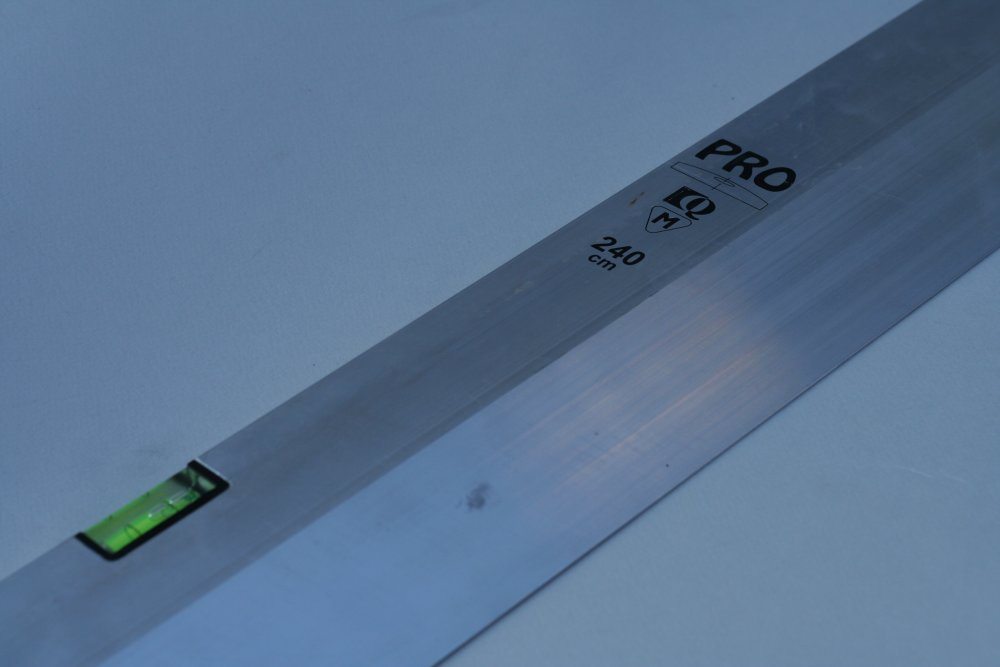

Есть варианты, совмещающие в себе правило и уровень, в этом случае для контроля и выравнивания плоскости пола вам хватит одного приспособления
Чтобы вам было проще разобраться с работой, ниже представлена схема.

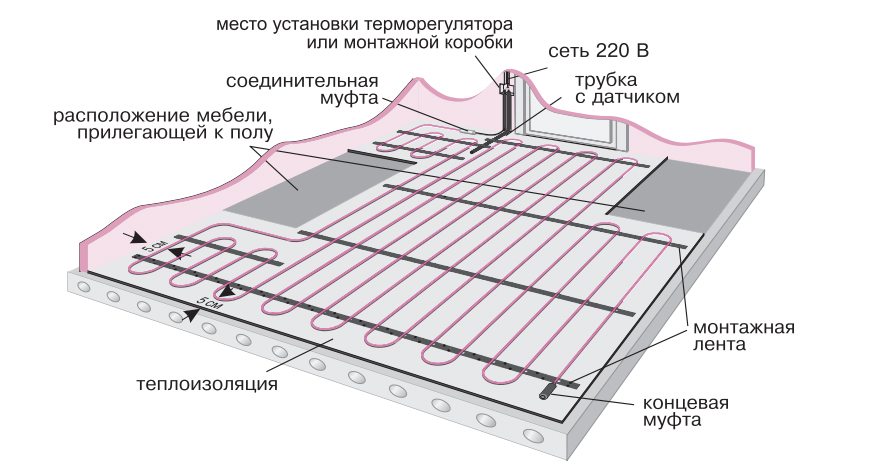

Вот так выглядит правильная система кабельного теплого пола на балконе
Вы должны заранее определиться, где будет располагаться мебель на балконе. В местах расположения каких-либо конструкций кабель не укладывается.
Инструкция по проведению работы:
| Иллюстрация | Описание этапа |
 |

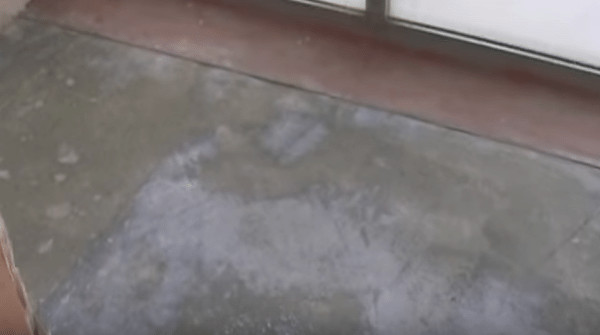

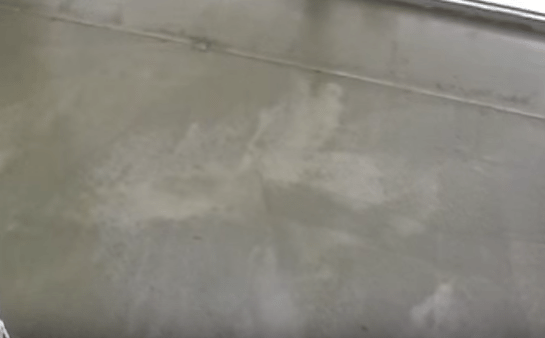

Поверхность подготавливается. Неровности и трещины нужно заделать цементно-песчаным раствором.
Если пол ровный, то вам нужно просто смести с него мусор. |
 |

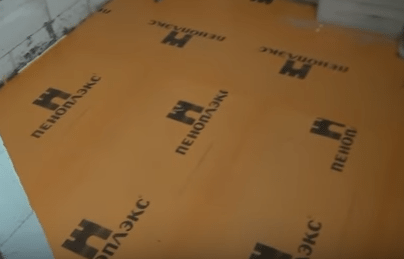

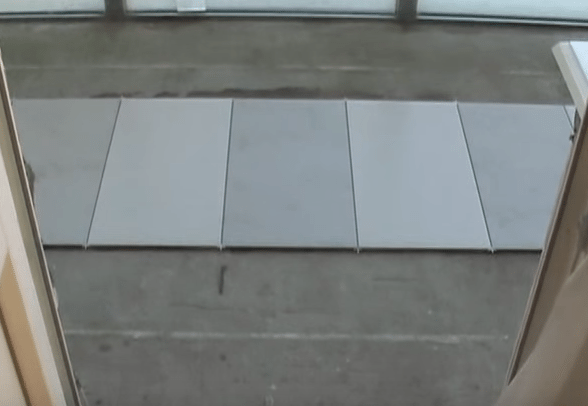

На пол укладывается утеплитель. Листы плотно стыкуются друг с другом, они должны закрывать весь пол.
Поверх Пеноплекса укладываются армирующие элементы для укрепления наружной части лоджии. Это куски арматуры диаметром 6 мм и длиной около метра. |
 |

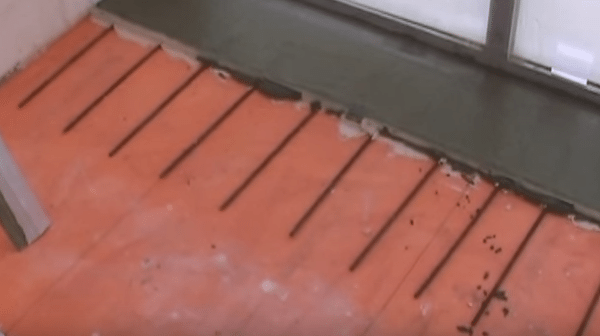

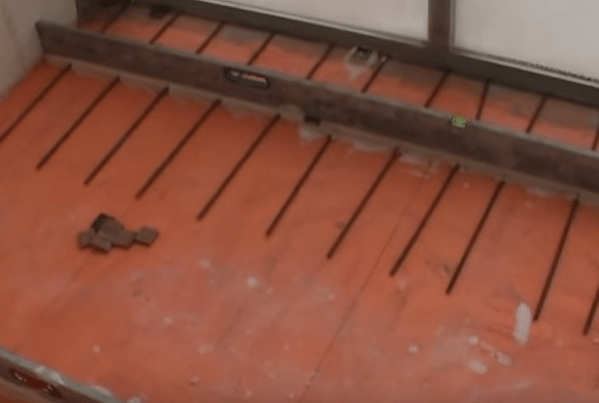

Выставляются маяки. Для этого готовится небольшое количество цементного раствора, он распределяется полосой.
Потом на него ставится маяк, и выставляется по плоскости с помощью уровня. Чем точнее выставлены направляющие, тем ровнее получится поверхность. |
 |
Заливается стяжка. Проще всего делать работу по частям, заполняя раствором сегмент за сегментом и выравнивая поверхность правилом.
Узкие участки можно выравнивать куском доски или деревянного бруска. |
 |
Поверхность оставляется на просушку. Пол должен набрать прочность и подсохнуть. На это уходит не меньше недели.
В процессе сушки желательно открывать окна, если на улице теплая погода, так поверхность будет сохнуть лучше. |
 |

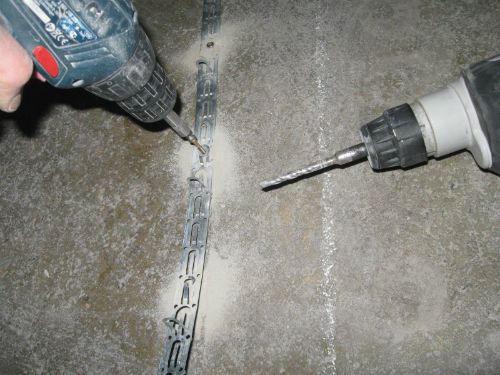

Закрепляется монтажная лента.
|
 |

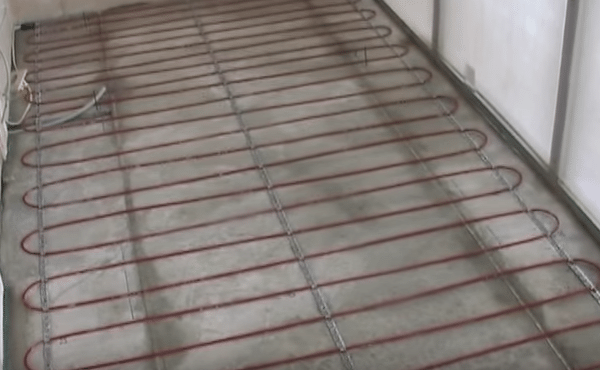

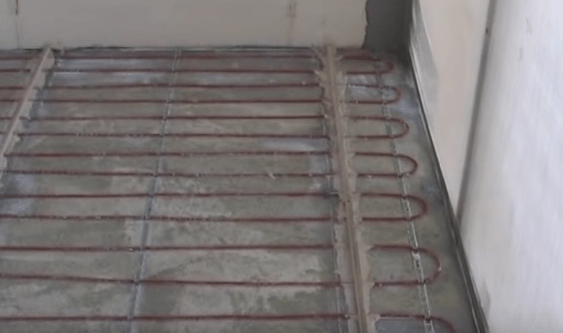

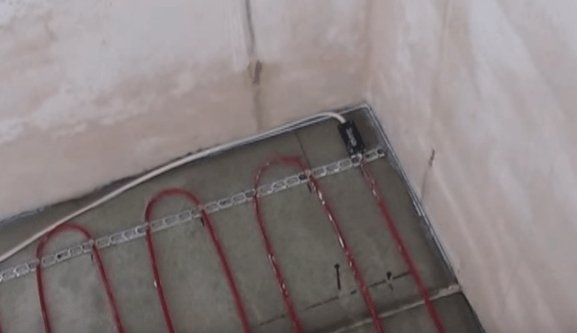

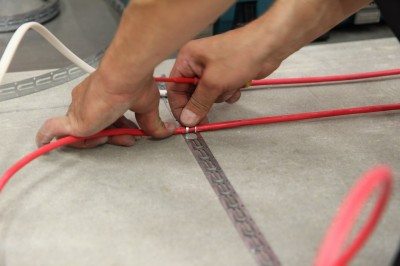

Укладывается кабель. Работа начинается с конечного участка. На торец одевается заглушка, и провод кладется змейкой с шагом в 10 см.
В нужном месте ленты отгибается захват, которым кабель прижимается к поверхности. Работа проста, но занимает много времени. Провод нужно раскладывать аккуратно и фиксировать надежно. |
 |
Поверхность должна быть закрыта одним куском кабеля. Поэтому если у вас немного не хватает длины, можете расположить кабель чуть шире. В итоге должно получиться то же самое, что на фото. |
 |
Присоединяется питающий провод. Это делается с помощью специальной муфты, которая продается там же, где и греющий кабель.
Провод протягивается к месту расположения терморегулятора. |
 |

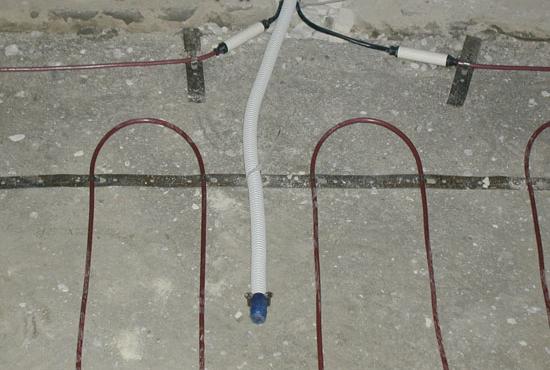

Укладывается датчик теплого пола. Он должен располагаться как минимум в полуметре от стены.
Провод от него протягивается к регулятору температуры. |
 |

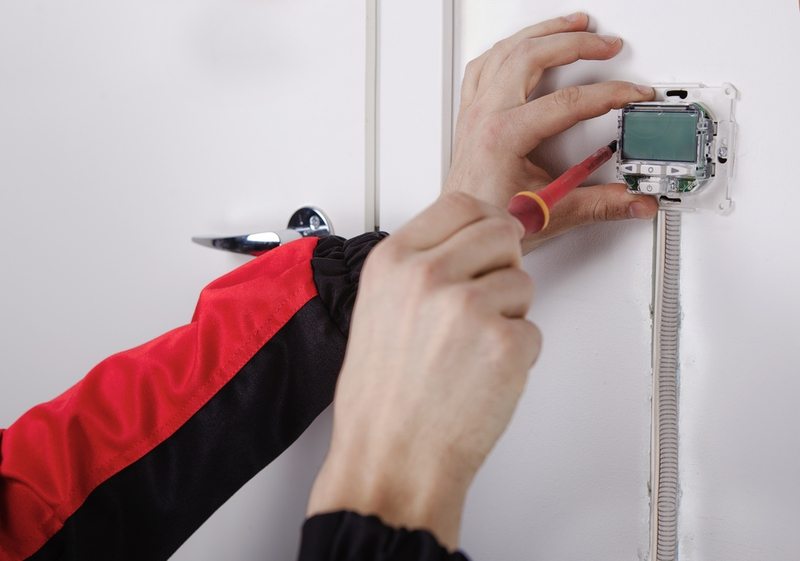

Устанавливается терморегулятор. Чаще всего для этого в стене делается штроба, куда укладывается и питающий провод и датчик.
Терморегулятор должен располагаться не ниже 30 см над уровнем потолка. |
 |
Выставляются маяки. По ним будет делаться уровень чернового пола, поэтому поднимите их на нужное расстояние.
После закрепления раствор должен застыть, на это уходит не менее 6 часов. |
 |

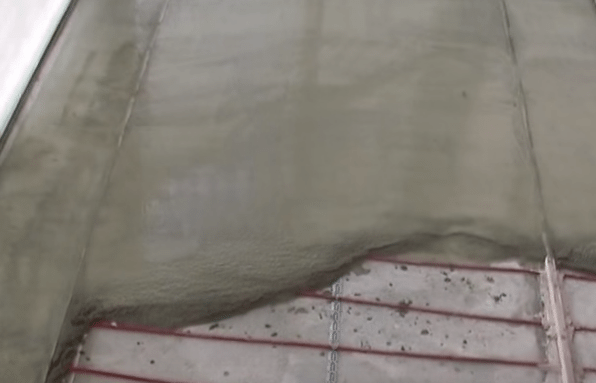

Заливается пол. Если маяки были выставлены правильно, то процесс пройдет быстро. Нужно просто накладывать раствор и равномерно распределять его по поверхности правилом или бруском.
Пол должен сохнуть не менее недели. Ходить по поверхности можно уже через сутки после заливки. |
 |
Укладывается финишное покрытие. Такой тёплый пол на лоджии можно застилать плиткой, ламинатом и другими покрытиями. |
Инфракрасный пол на балконе
Этот вариант отлично подходит тем, кто не хочет заливать стяжку. Процесс монтажа прост и занимает немного времени, что также является плюсом. Еще одно преимущество — расход электроэнергии у такой системы намного меньше, чем у греющего кабеля.
Для сооружения инфракрасного пола нужны:
| Иллюстрация | Описание материала |
 |

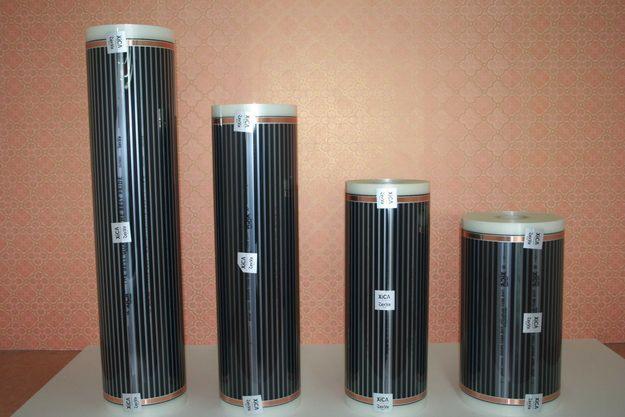

Пленочный теплый пол. Материал может иметь ширину 100, 80, 60 или 50 см. Что касается длины, то можно купить столько, сколько нужно.
Шаг резки составляет 25 см, поэтому можно очень точно подобрать кусок. В комплекте идет система подключения и подробное руководство по укладке своими руками. Цена за погонный метр начинается от 300 рублей и зависит от ширины модуля. |
 |

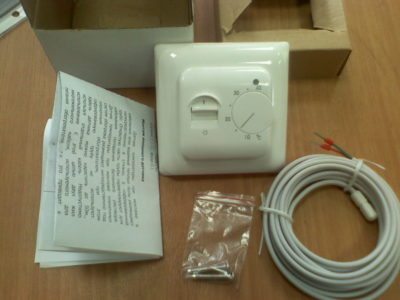

Терморегулятор. Он приобретается отдельно, в комплекте есть термодатчик и крепеж.
Также обязательно наличие инструкции на русском языке, там будет подробная схема подключения, чтобы вы знали, что и куда присоединять. Терморегулятор должен иметь мощность на 20-30% выше суммарной мощности модулей теплого пола. |
 |

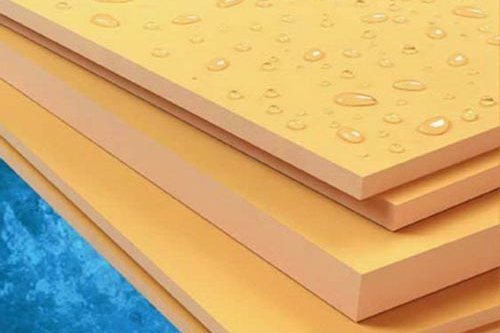

Утеплитель для пола. Лучше всего использовать Пеноплекс, он обладает высокими теплоизоляционными характеристиками и не боится влаги. Минимальная толщина слоя – 5 см. |
 |

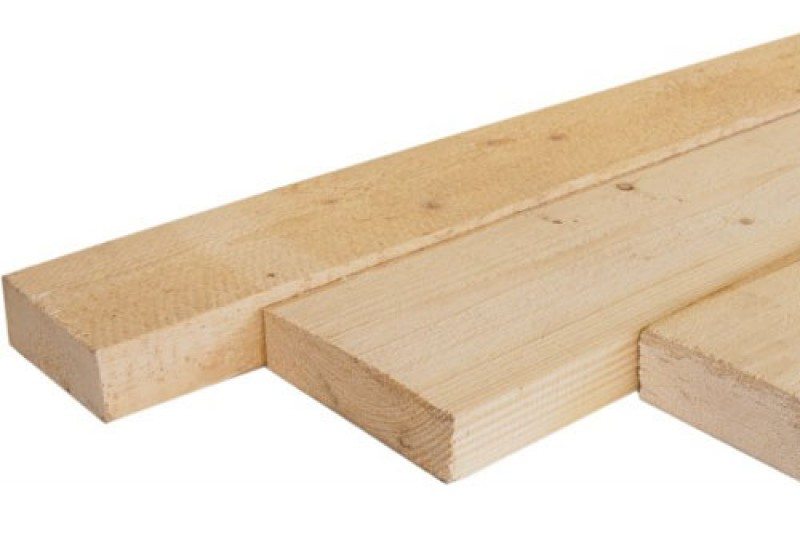

Пиломатериалы для чернового пола. Вам понадобится брусок, толщина которого должна быть не меньше толщины утеплителя.
Доска должны быть обрезная, чтобы сделать ровный настил. Особых требований к материалу нет, главное чтобы он был сухим. |
 |

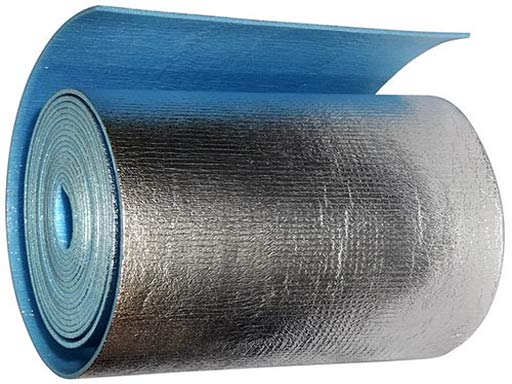

Пенофол. Это материал из вспененного полиэтилена с отражающей поверхностью. Он позволяет сделать поверхность еще теплее, так как отражает тепловые лучи в помещение, предотвращая потери тепла через пол. |
 |

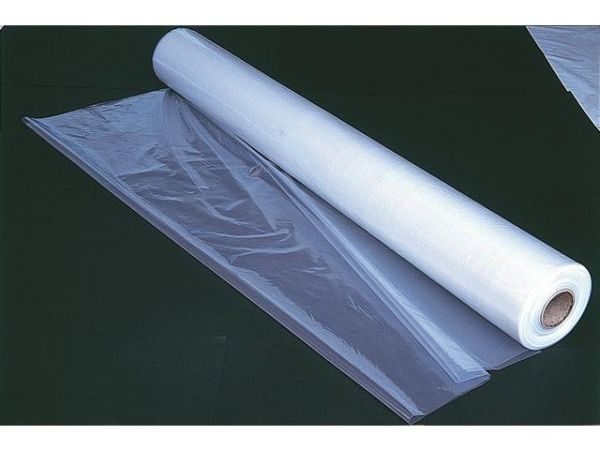

Гидроизоляционная пленка. Используется ели необходимо изолировать основание. Если же пол не нуждается в защите от влаги, то пленку можно и не использовать. |
Не забудьте вывести на балкон питающий провод. Зачастую именно об этом забывают при проведении работ, и потом приходится тянуть кабель как попало.
Инструмент:

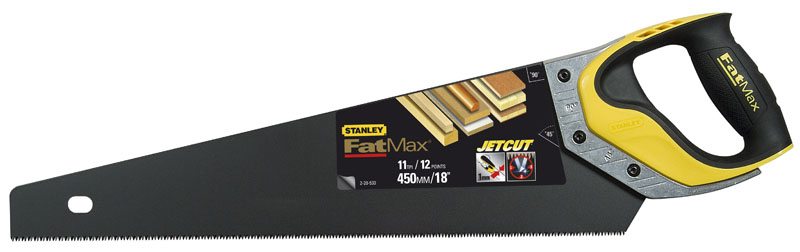

- Ножовка. Используется для работы с деревянными элементами и для резки утеплителя. Главное — выбрать вариант с мелким размером зуба, чтобы не портить Пеноплекс;
Ножовка отлично режет и дерево, и утеплитель
- Шуруповерт. Используется при сборке чернового пола. Если вы будете крепить конструкцию гвоздями, то вам нужен молоток;
- Уровень строительный.

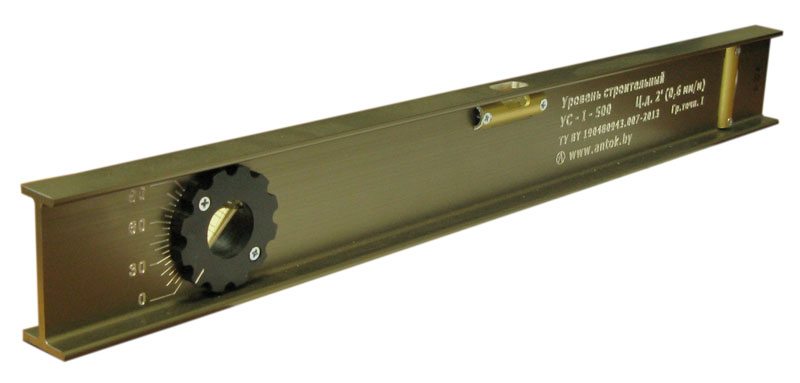

Уровень позволяет контролировать плоскость сооружаемого пола
- Ножницы и нож. Нужны для резки пленочного пола, а нож поможет зачистить концы проводов при их креплении или соединении.
Разберемся, как сделать инфракрасный пол на лоджии или балконе:
| Иллюстрация | Описание этапа |
 |

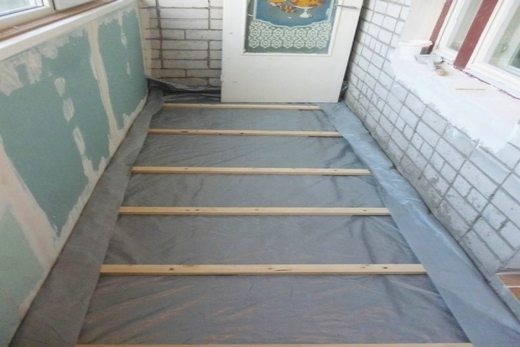

На пол кладется пленка и бруски. Пленка должна заходить на стены на 10-20 см, лишнее потом можно отрезать.
Брусок располагается так, чтобы между ним становился лист утеплителя или половина листа. Так вы уменьшите количество отходов. |
 |

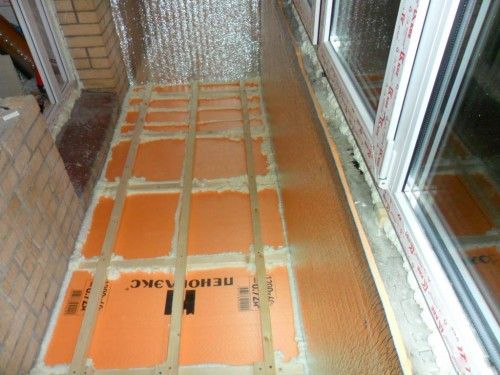

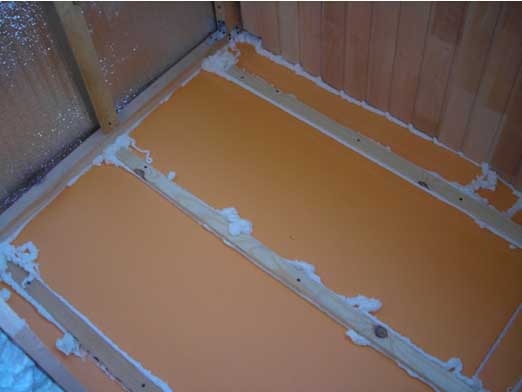

Поверхность утепляется. Между брусками закладывается Пеноплекс.
После укладки все щели и стыки заполняются монтажной пеной. Она не только заполняет все пустоты, но и фиксирует листы в неподвижном положении. |
 |
Укладываются бруски под настил. Обычно вдоль балкона кладется 3 лаги, этого вполне достаточно для создания прочной основы. Крепить элементы лучше всего с помощью саморезов. |
 |

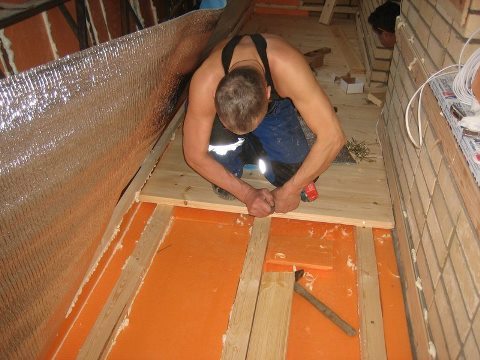

Крепится черновой пол. Вначале доска нарезается на куски нужной длины, после чего прикрепляется к брускам.
Не забывайте о том, что между стеной и полом должен оставаться деформационный зазор шириной не менее 5 мм. |
 |

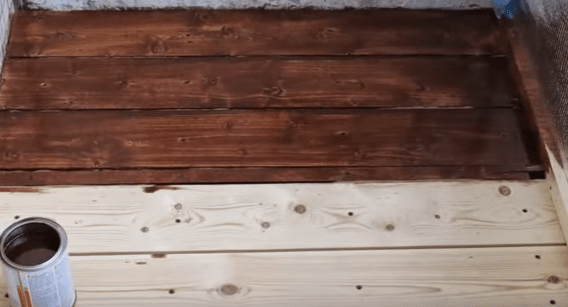

Пол покрывается защитным составом. Несмотря на то, что мы закроем деревянную поверхность, ее нужно обработать любым защитным средством, чтобы сделать основание надежным. |
 |

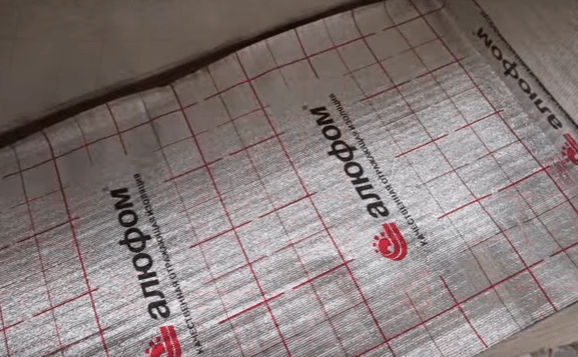

Укладывается отражающее покрытие. Вы просто расстилаете материал по поверхности и отрезаете в нужном месте.
Если у вас получились стыки, то их обязательно нужно проклеить фольгированным скотчем. |
 |

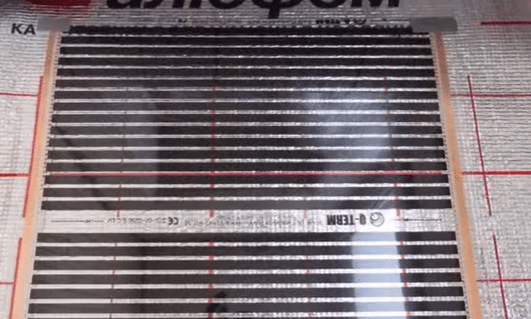

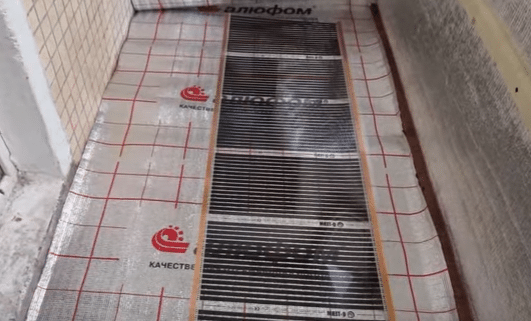

Расстилается теплый пол. В нашем случае используется одна полоса шириной 50 см, но вы можете использовать более широкий вариант или класть модули в два ряда. Просто ровно расположите мат, при необходимости отрежьте лишнее. |
 |

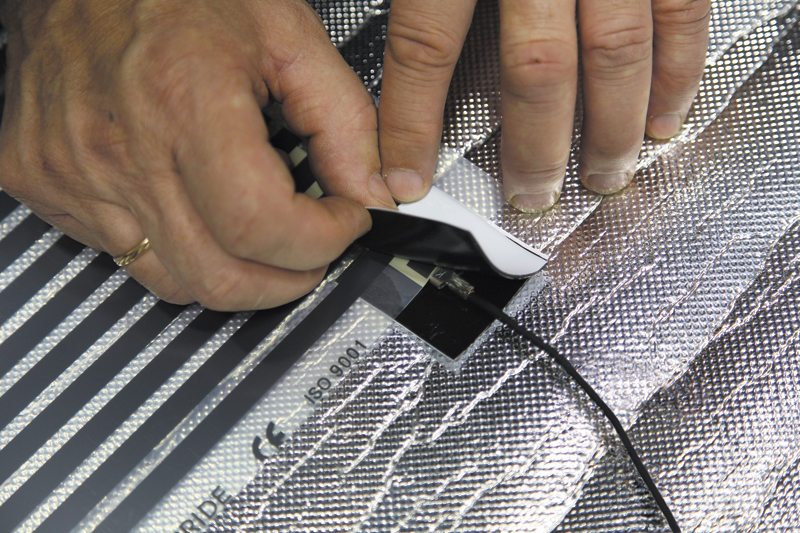

Подсоединяется провод, идущий к регулятору. Используется специальный зажим, который крепится на боковую полосу.
В инструкции подробно описана эта часть работ и есть подробные схемы. |
 |
Место крепления заклеивается. Это электрический теплый пол, поэтому все места соединений тщательно изолируются.
Для этого в комплекте идет специальная лента. Для надежности можно снаружи заклеить поверхность прочной армированной лентой. |
 |
Края приклеиваются. Это нужно для того, чтобы греющий модуль не сдвинулся при укладке финишного покрытия.
Обязательно закрепить углы, также можно приклеить полотно в нескольких местах на поверхности. |
 |

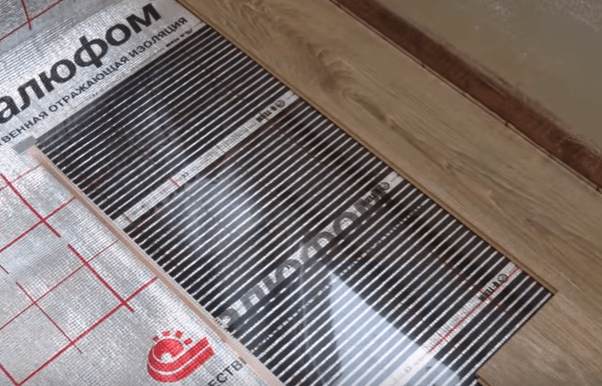

Настилается финишное покрытие. Лучше всего использовать ламинат, он отлично подходит для инфракрасных полов.
Можно сказать, что это идеальное напольное покрытие для данной системы обогрева. Подложку под панели класть не нужно, стелите их прямо по пленочным модулям. |
 |

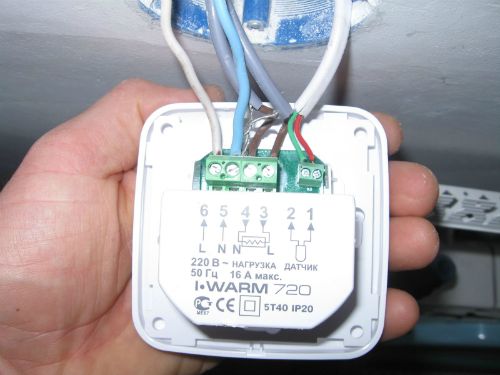

Подключается терморегулятор. При работе руководствуйтесь схемой и подсказками на самом выключателе. Все очень просто, разобраться в вопросе можно за пару минут. |
Сооружение водяного теплого пола
Водяной теплый пол — самый сложный в реализации, зато самый дешевый в эксплуатации вариант. Он работает от системы отопления, что очень удобно. Ниже показана схема конструкции.

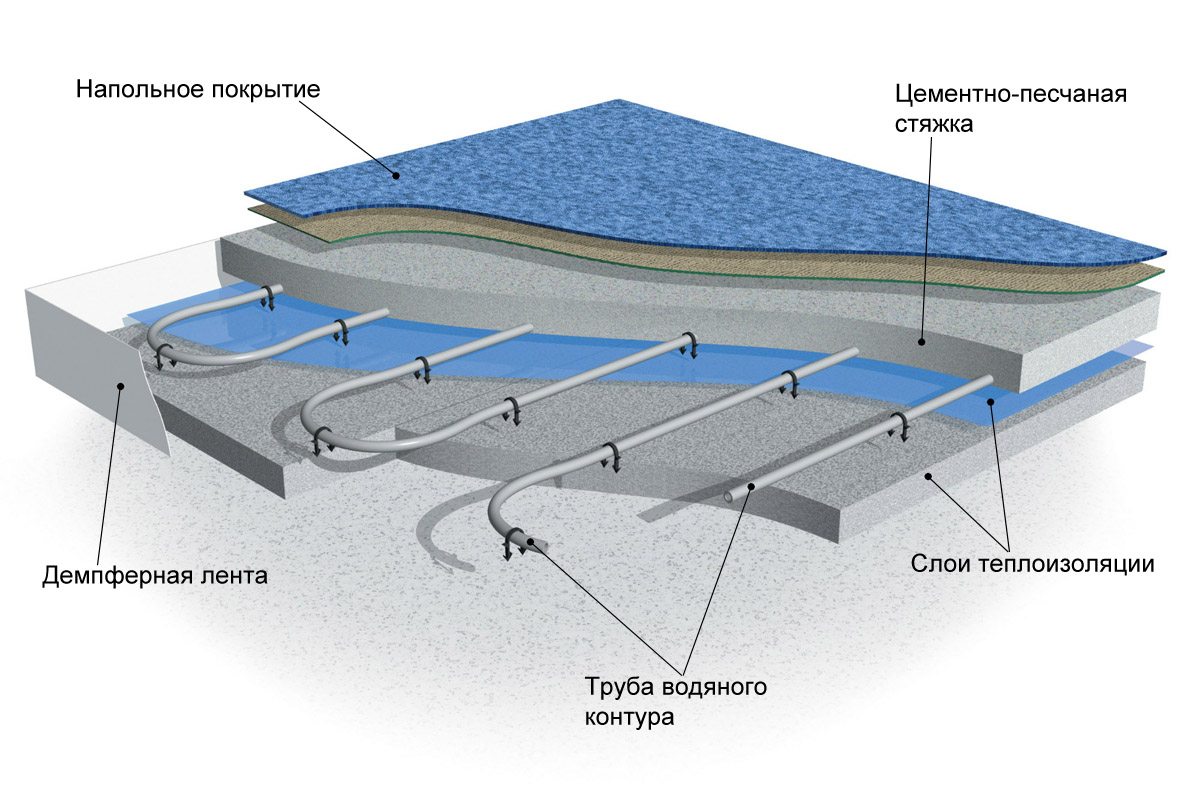

Система достаточно проста, поэтому работы по монтажу по силам любому человеку
Если вы решили использовать именно этот вариант, то в первую очередь нужно получить разрешение от организации, ответственной за отопление. Не все системы позволяют сделать теплый пол, во избежание проблем консультируйтесь со специалистами.
Для работы нужны следующие материалы:
| Иллюстрация | Описание материала |
 ыолварыолвролыврпло1 |

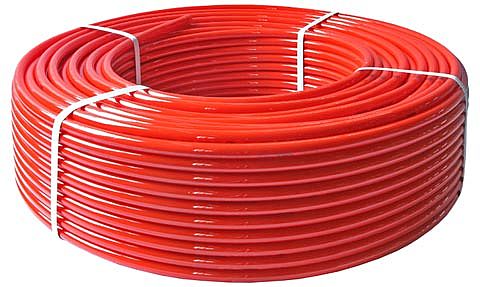

Труба для теплого пола. Используется так называемый металлопласт. Чтобы определить количество материала, необходимое для работы воспользуйтесь картинкой под таблицей, там показаны и способы раскладки, и расход на квадратный метр. |
 |

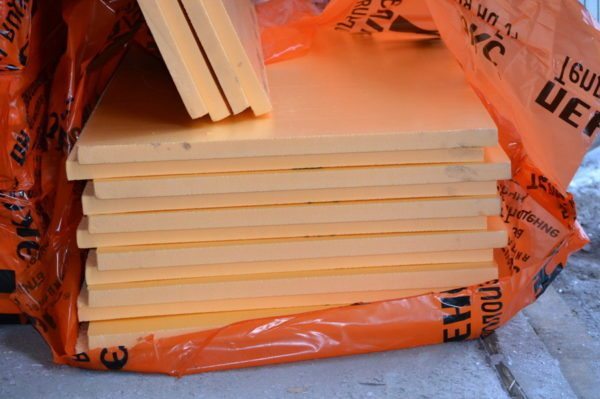

Утеплитель. Лучше всего использовать экструдированный пенополистирол, но можно обойтись и обычным пенопластом. Толщина материала должны быть не менее 50 мм для эффективной теплоизоляции. |
 |

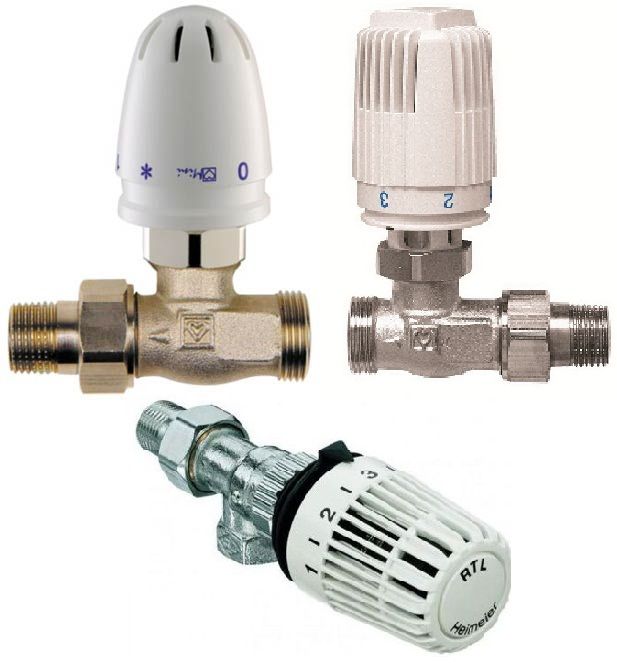

Регулирующий кран. Не нужно ставить специальное устройство, можно обойтись и обычным термостатическим краном, который ставится в месте врезки в контур отопления. |
 |

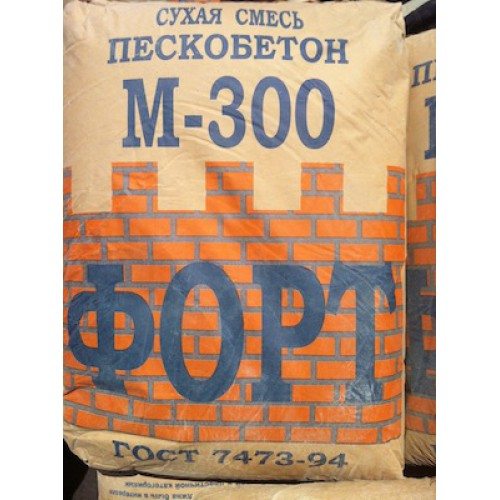

Сухая смесь для стяжки. Ее количество зависит от толщины заливаемого слоя. |
 |

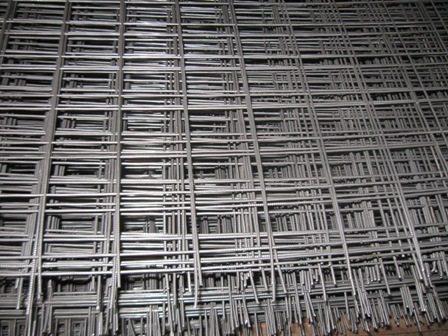

Сетка для стяжки. Используется для укрепления поверхности и предотвращения ее растрескивания.
Этот аспект очень важен, так как в системах теплого пола бетон постоянно подвергается нагреванию и если его дополнительно не укрепить, то пол может покрыться трещинами. |

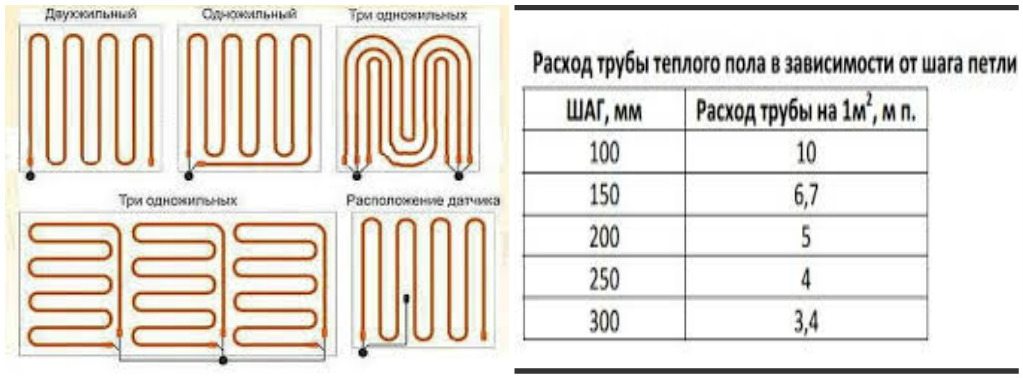

Виды укладки трубы и информация по расходу материала в зависимости от шага расположения элементов на полу
Из инструмента нужно следующее:

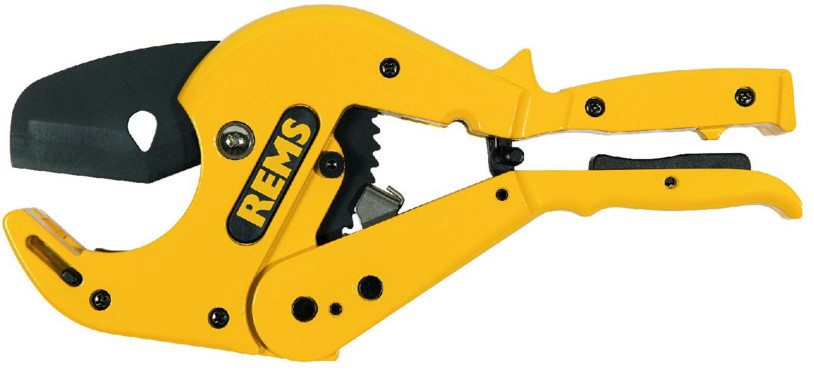

- Ножницы для металлопластиковых труб. Используется специальный инструмент, который позволяет идеально ровно резать металлопласт.
Специальные ножницы быстро и качественно режут трубы из металлопластика
- Строительный уровень. Необходим для контроля плоскости и выставления маяков в идеально ровное положение;
- Дрель с миксером и емкость. Используются для приготовления раствора. Так как цементно-песчаная смесь тяжелая, используйте электроинструмент мощностью от 1000 Ватт;

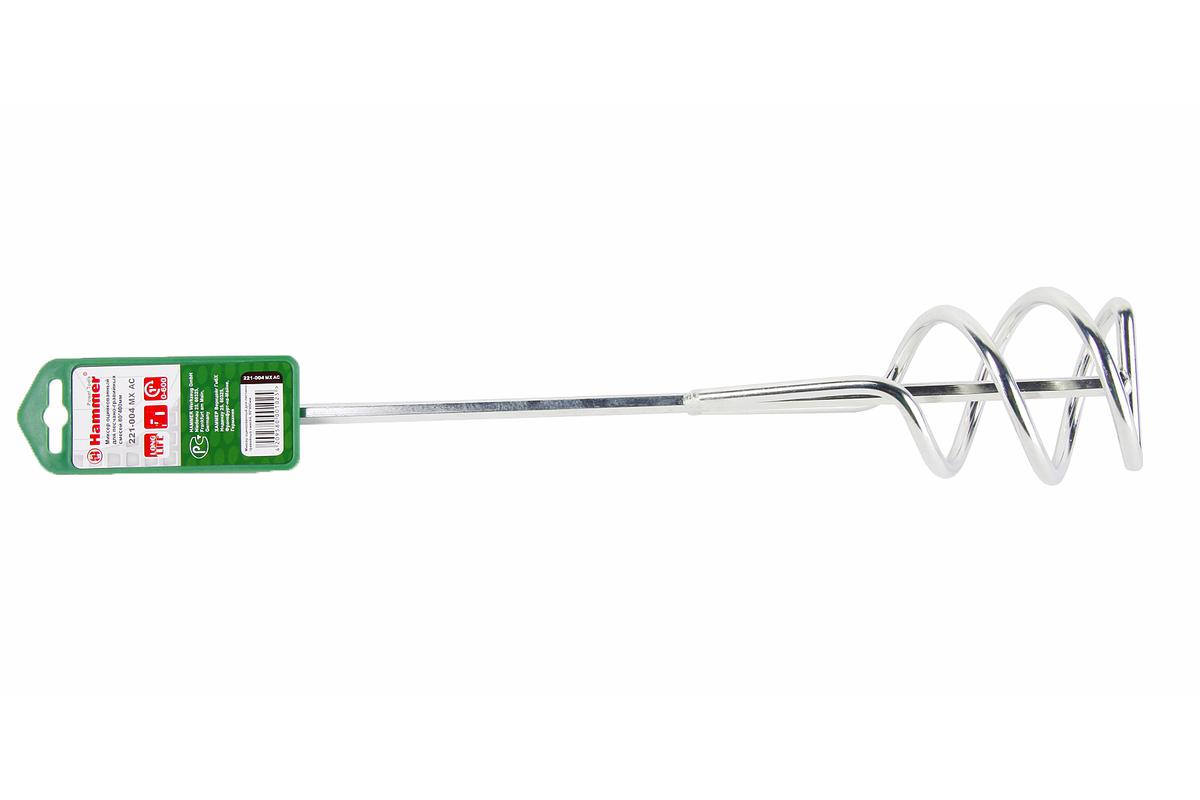

При приготовлении раствора используйте насадку на дрель для тяжелых смесей
- Нож или ножовка. Используются для резки утеплителя. Если вам нужно резать армирующую сетку, то под рукой должны быть и ножницы по металлу;
- Перфоратор. Необходим для бурения отверстий под трубы. К нему нужно приобретать и бур большого диаметра или коронку;
- Рейка или правило. Используются для выравнивания поверхности стяжки после заливки теплого пола. Длина инструмента должна быть такой, чтобы он входил по ширине балкона, иначе работать им будет неудобно.

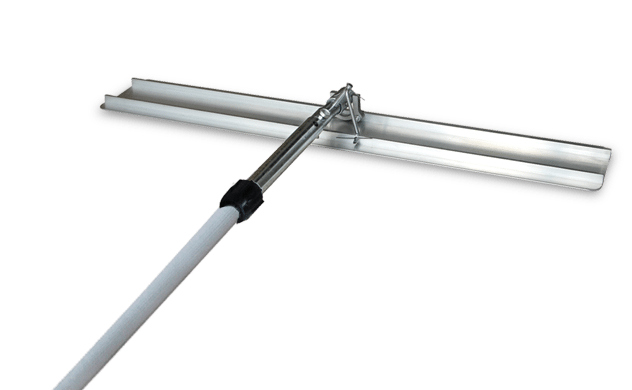

Сейчас есть специальные варианты правил с ручкой, которыми очень удобно выравнивать стяжку
Теплый пол на балконе сооружается так:
| Иллюстрация | Описание этапа |
 |
Готовится основание. Если на нем есть многочисленные неровности, то все проблемные участки проще всего заделать цементным раствором.
Ориентируйтесь по уровню, идеальная гладкость не нужна, но перепады поверхности не должны быть больше 5 мм на метр. |
 |

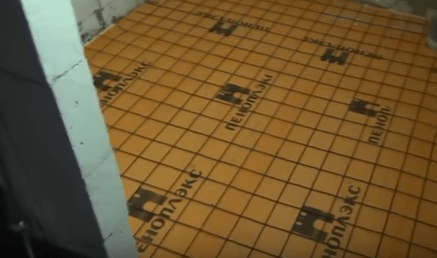

Укладывается утеплитель. Элементы аккуратно стыкуются друг с другом. Если где-то получились слишком широкие швы или между теплоизолятором и стеной получился зазор, то пустоты заполняются монтажной пеной. |
 |
Укладывается армирующая сетка. Листы просто кладутся на поверхность, на соединениях для надежности делаются напуски в 50 мм. Никак дополнительно скреплять куски между собой не нужно. |
 |

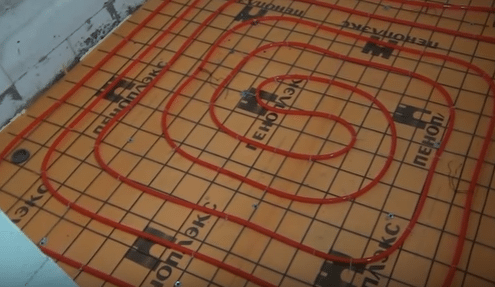

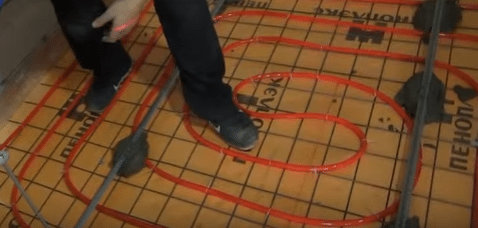

Укладывается труба теплого пола. Лучше всего ориентироваться по армирующей сетке, расстояние между трубами может быть от 10 см и более, я рекомендую выбрать шаг в 15-20 см.
В данном случае мы уложили трубу по спирали, этот вариант обеспечивает равномерный нагрев поверхности. |
 |

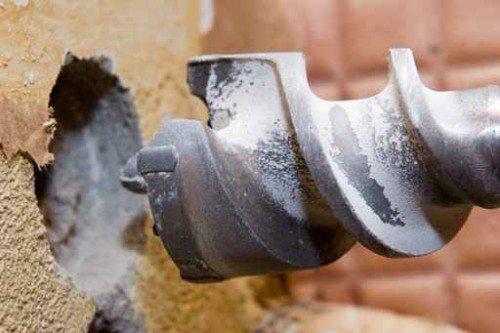

Бурятся отверстия под трубы. При проведении бурения на балконе своими руками нужно быть готовым к тому, что процесс отнимет много времени.
Бур должен быть на 5-10 мм больше диаметра трубы, чтобы вы могли нормально вставить ее. |
 |

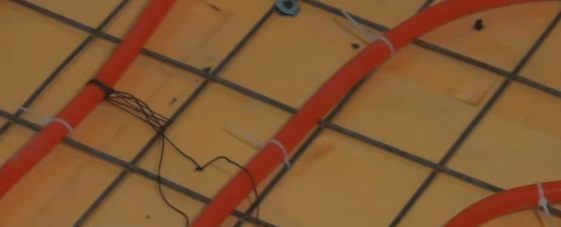

Труба фиксируется пластиковыми хомутами. Это самый простой и надежный способ крепления конструкции.
Хомуты пропускаются через решетку и фиксируют трубопровод в нужном положении, исключая его смещение. |
 |
Выставляются маяки. Вначале готовится небольшое количество раствора и укладывается горками или сплошной полосой вдоль линии расположения направляющей.
Затем элементы тщательно выравниваются с помощью уровня и оставляются до схватывания раствора. Обычно работы продолжаются на следующий день. |
 |

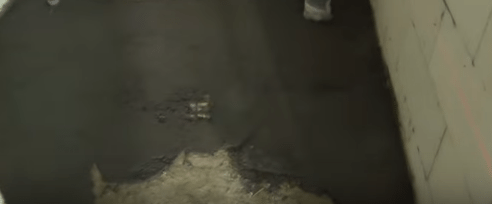

Заливается стяжка. Раствор наносится на поверхность, после чего выравнивается рейкой или правилом. Где нужно, состав добавляется и выравнивается еще раз. |
 |

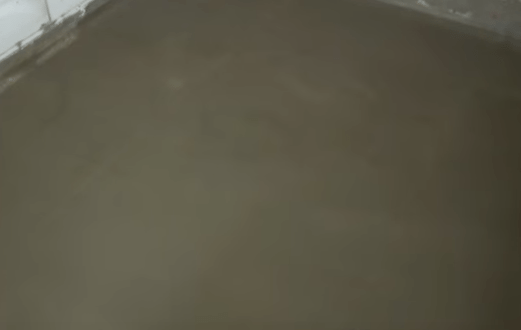

Пол оставляется на просушку. Ходить по поверхности можно уже через сутки, а вот продолжать работу рекомендуется не ранее, чем через неделю, а лучше даже через две.
Влага из бетона испаряется достаточно медленно, поэтому полу нужно время на высыхание. |
 |

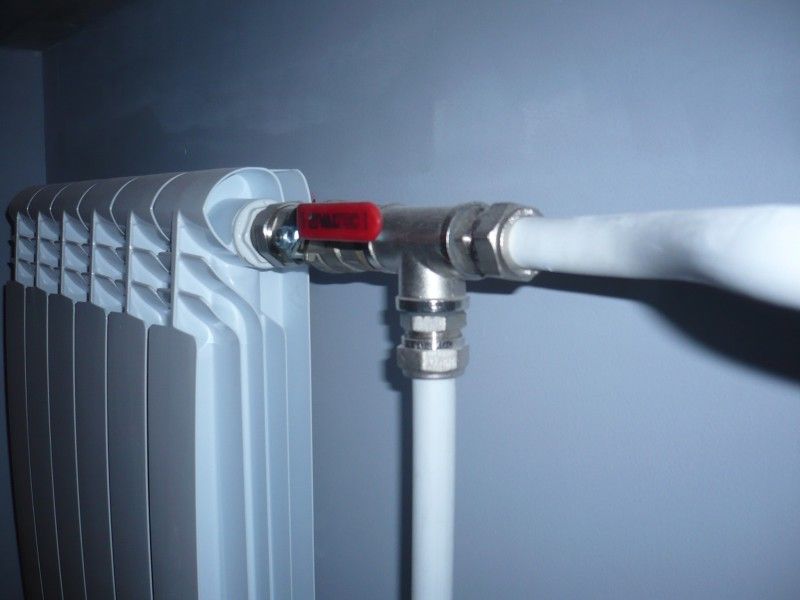

Трубы присоединяются к системе отопления. Они протягиваются через стену и врезаются в подающую магистраль и обратку.
Врезку проще всего проводить с помощью тройников. Если у вас железные трубы, то нужно вварить в них отвод с резьбой. |
 |

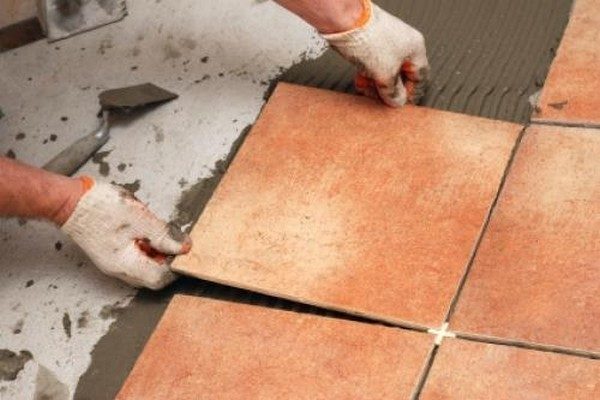

Укладывается напольное покрытие. Водяной пол подходит под плитку как нельзя лучше, поэтому чаще всего укладывается именно она.
Но при желании вы можете постелить ламинат, положить паркетную доску или любое другое напольное покрытие. |
Вывод
Используя подробные инструкции из обзора, сделать теплый пол на балконе под плитку или любое другое покрытие не составит труда. Видео в этой статье поможет разобраться в теме еще лучше и наглядно покажет некоторые важные моменты рабочего процесса. Если вам что-то непонятно — спрашивайте в комментариях ниже.
