Правильно настроенные окна и двери не пропускают холод и шум извне, а это залог комфорта в доме
Как настроить пластиковое окно и как отрегулировать пластиковую дверь? Об этом вы узнаете из простых пошаговых инструкций, предложенных в этой статье. Но сперва предлагаю разобраться, когда нужно осуществлять регулировку.
Что нужно знать о регулировке стеклопакетов в пластиковом профиле
| Иллюстрация | Вопрос и ответ |
 |

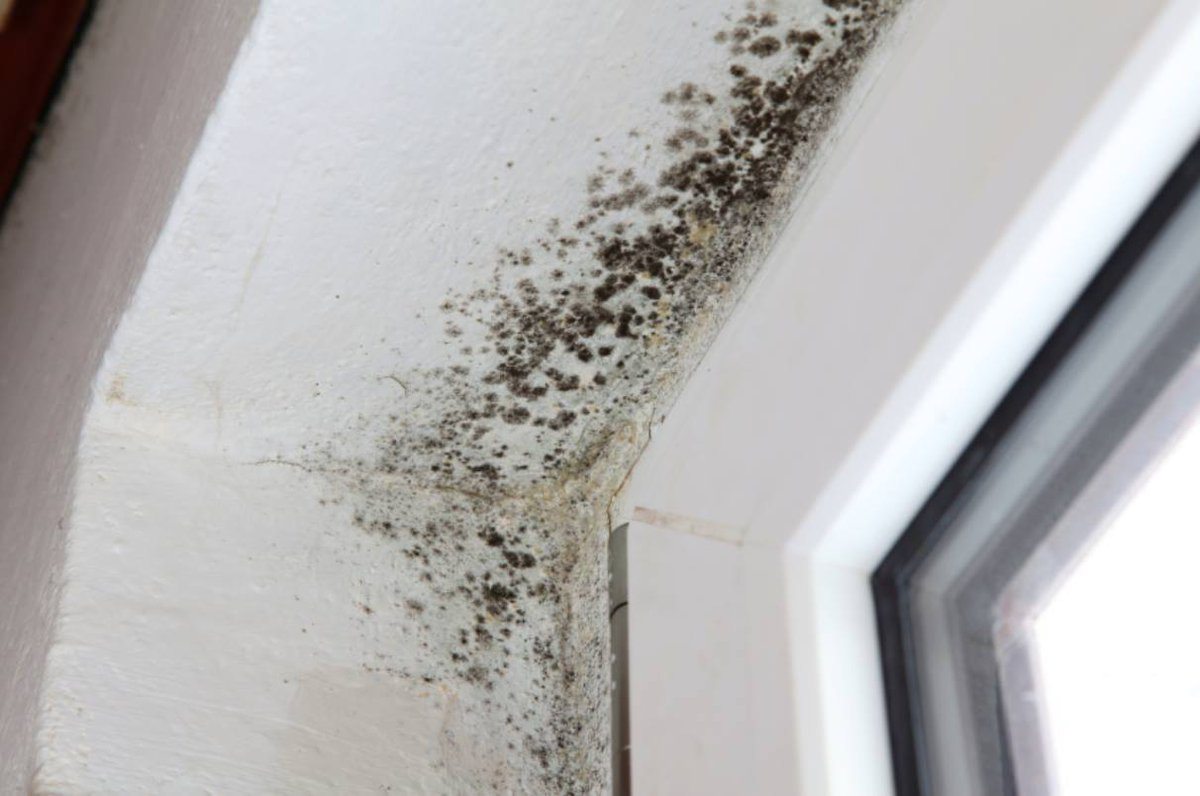

Когда нужна регулировка пластиковых дверей и ПВХ окон? Необходимость регулировки можно распознать по следующим симптомам:
|
| |
Можно ли выполнить регулировку своими руками или нужно приглашать профессионалов со специальным инструментом? Самостоятельная регулировка может быть выполнена каждым человеком, который прочитает инструкции в этой статье. Для настройки всех механизмов в конструкции пластиковых рам потребуется отвертка с прямым и фигурным шлицом, несколько рожковых ключей и шестигранный ключ на 4 мм. Уверен, что такие инструменты можно найти в любой домашней мастерской. |
| |
Что регулируется? В конструкции ПВХ окон и дверей настраивается фурнитура. Фурнитура бывает двух типов:
Настройка петель позволяет изменить положение дверного полотна по вертикали и по горизонтали. Настройка запорной арматуры позволяет изменить прижим стеклопакета к основной раме. |
| |
Есть отличия в регулировке фурнитуры от разных производителей? Перед тем, как регулировать пластиковые двери балкона или створки окна, нужно узнать, какая используется фурнитура.
Если цена окон и дверей в пластиковом профиле средняя, скорее всего применена фурнитура Winkhaus, Roto и Maco. Разница в настройке механизмов перечисленных брендов несущественная, но могут понадобиться ключи разного размера. |
| |
Чем отличается регулировка окон и настройки дверей?

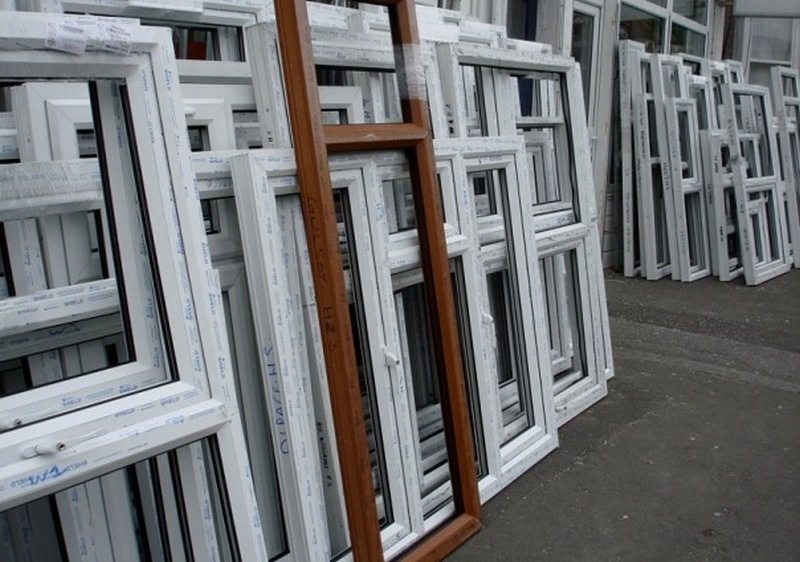

Никакой разницы в том, что настраивать, нет. И окна, и двери изготовлены из стеклопакета, оформленного в раму из поливинилхлоридного (ПВХ) профиля. Кроме того, и в тех, и в других изделиях применяется одна и та же фурнитура. Единственное отличие — в дверях больше точек прижима к раме, поэтому регулировка займет немного больше времени. |
Обратите внимание на то, что приступать к настройке можно только в том случае, если установка стеклопакета выполнена правильно.
Настройка прижима створки к раме
| Иллюстрация | Описание настройки |
| |

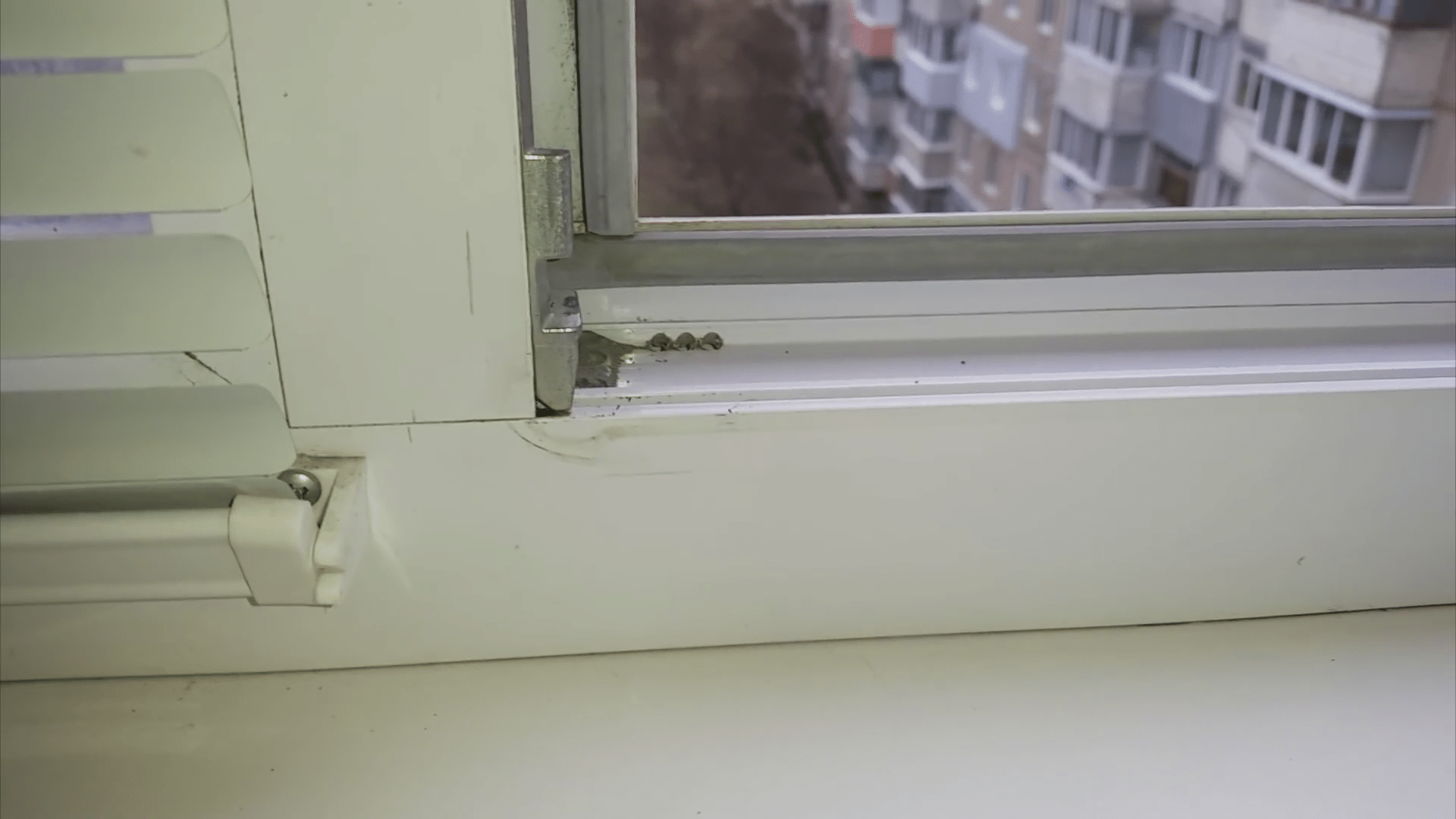

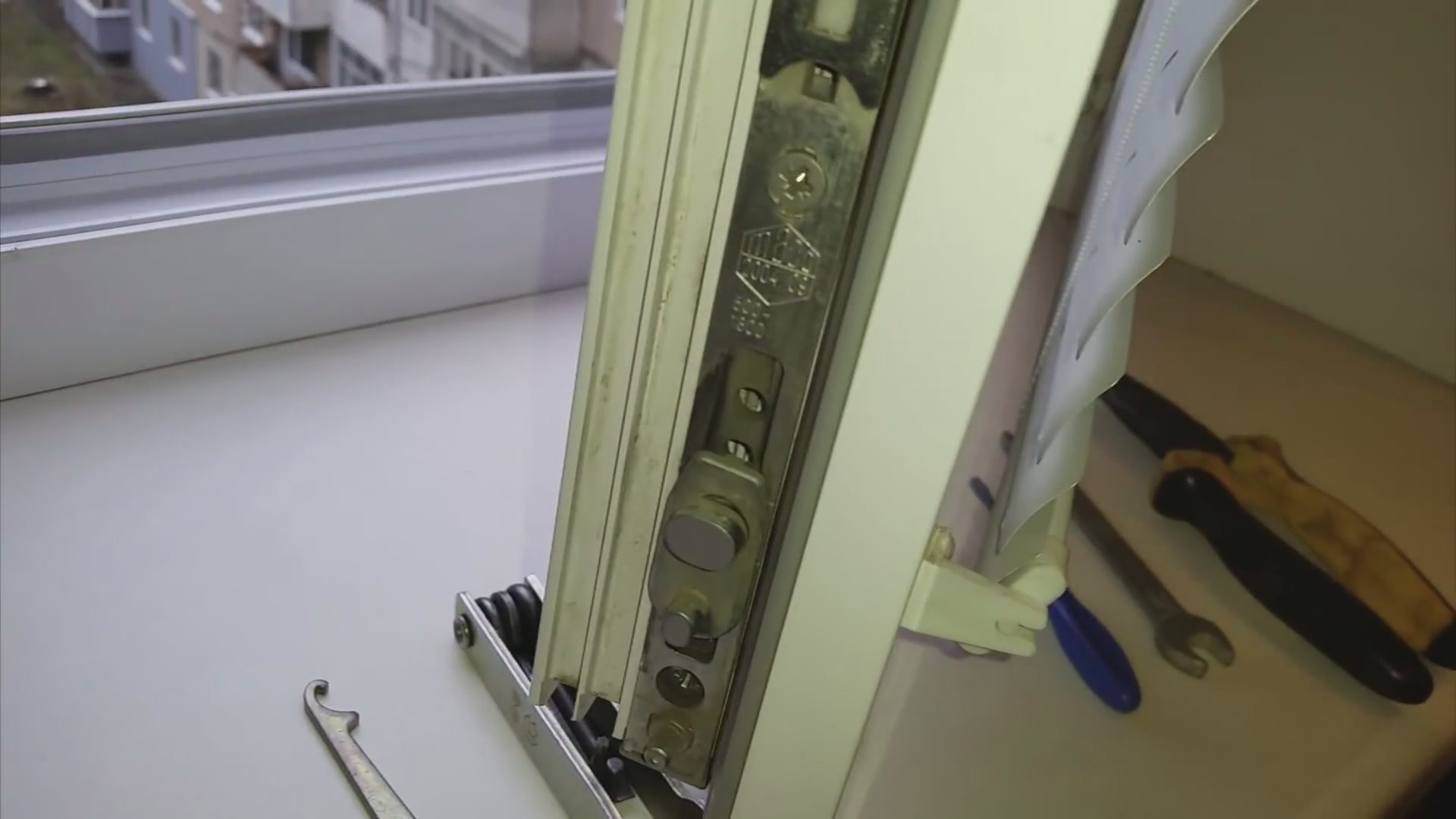

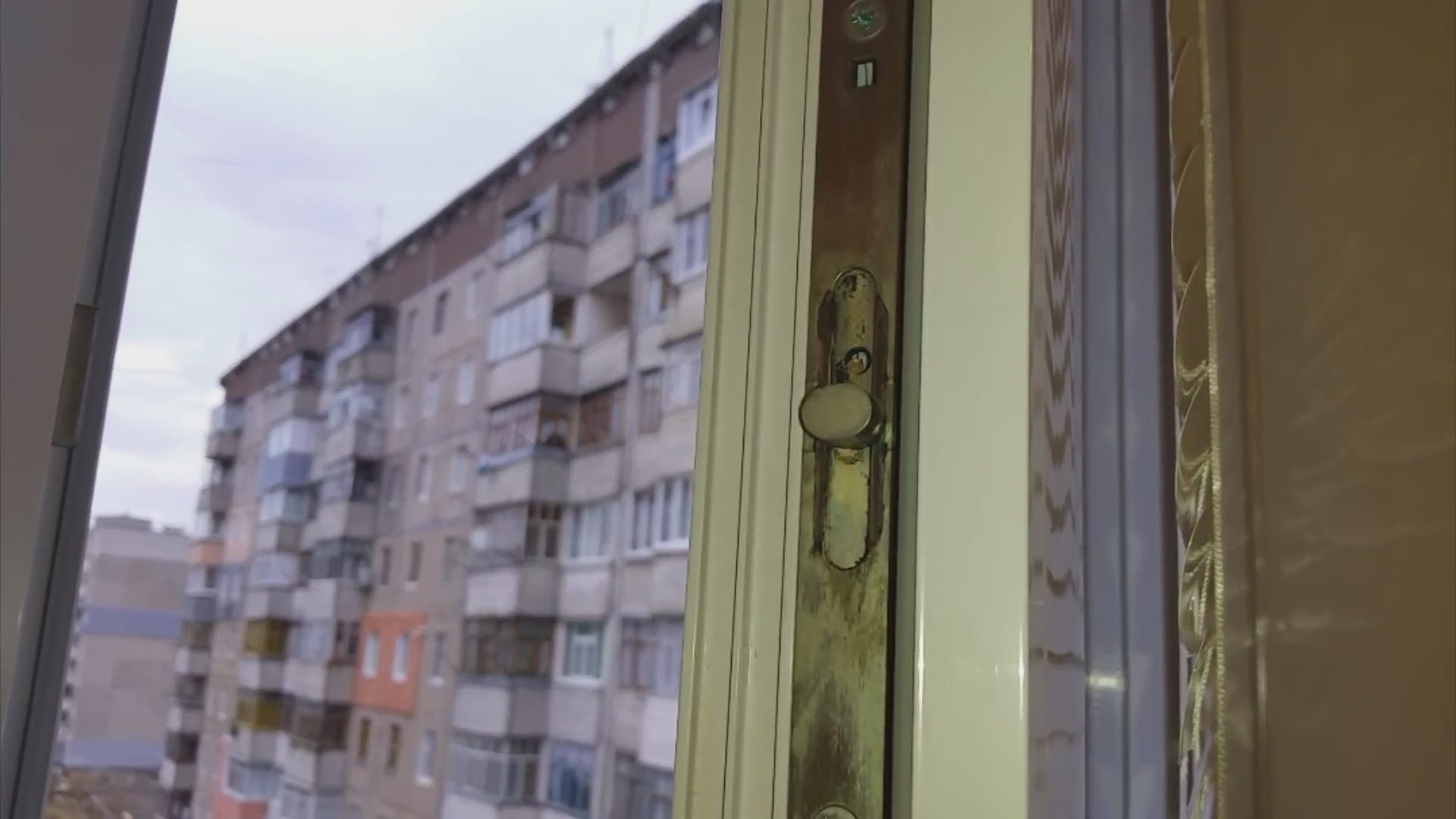

Открываем окно и определяем, в каком положении цапфа. Есть два положения, в которых находится цапфа: «зима», когда эксцентрик выпуклой частью приближен к уплотнителю, и «лето», когда выпуклая часть направлена в обратную сторону от уплотнителя. |
| |

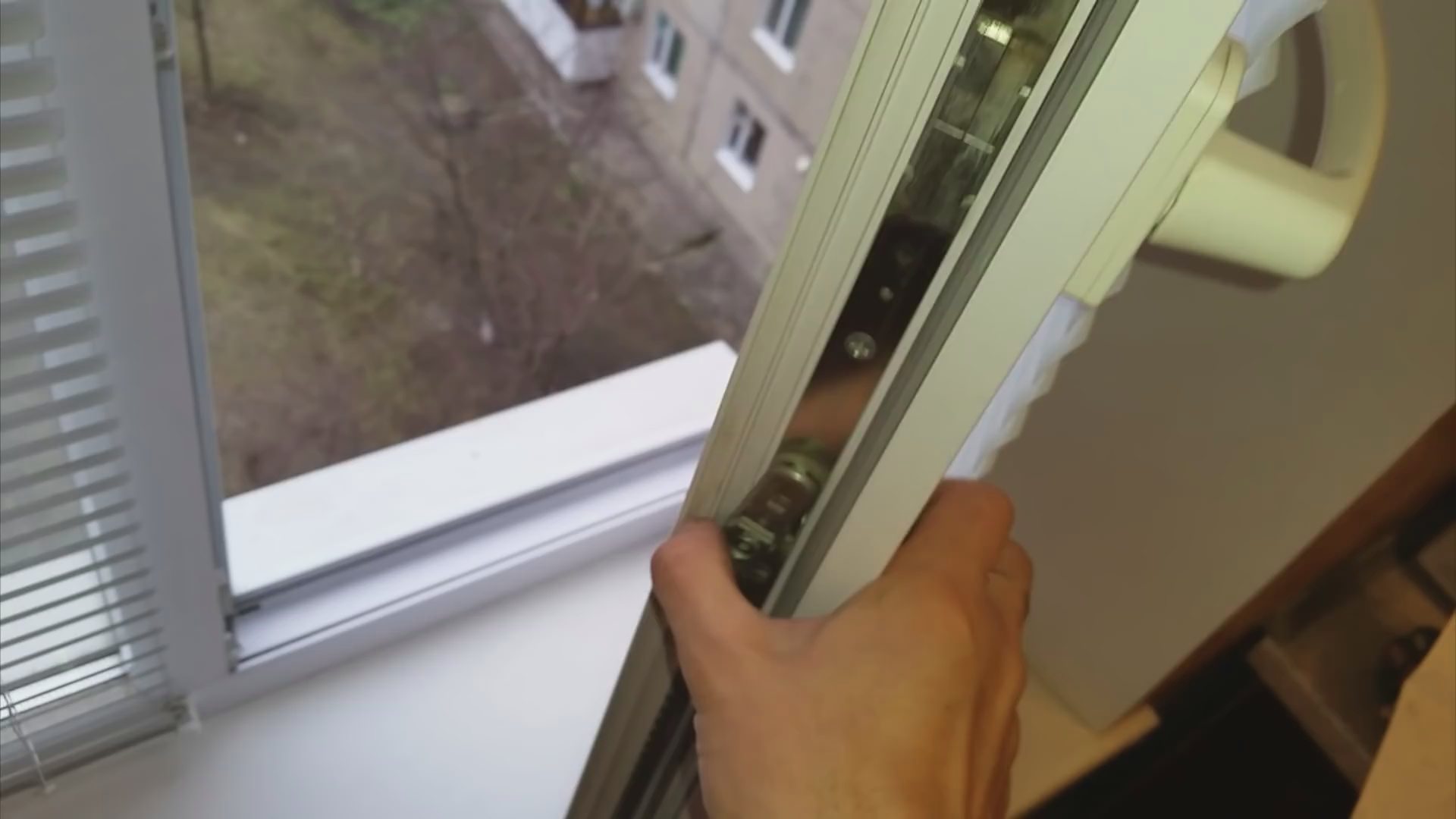

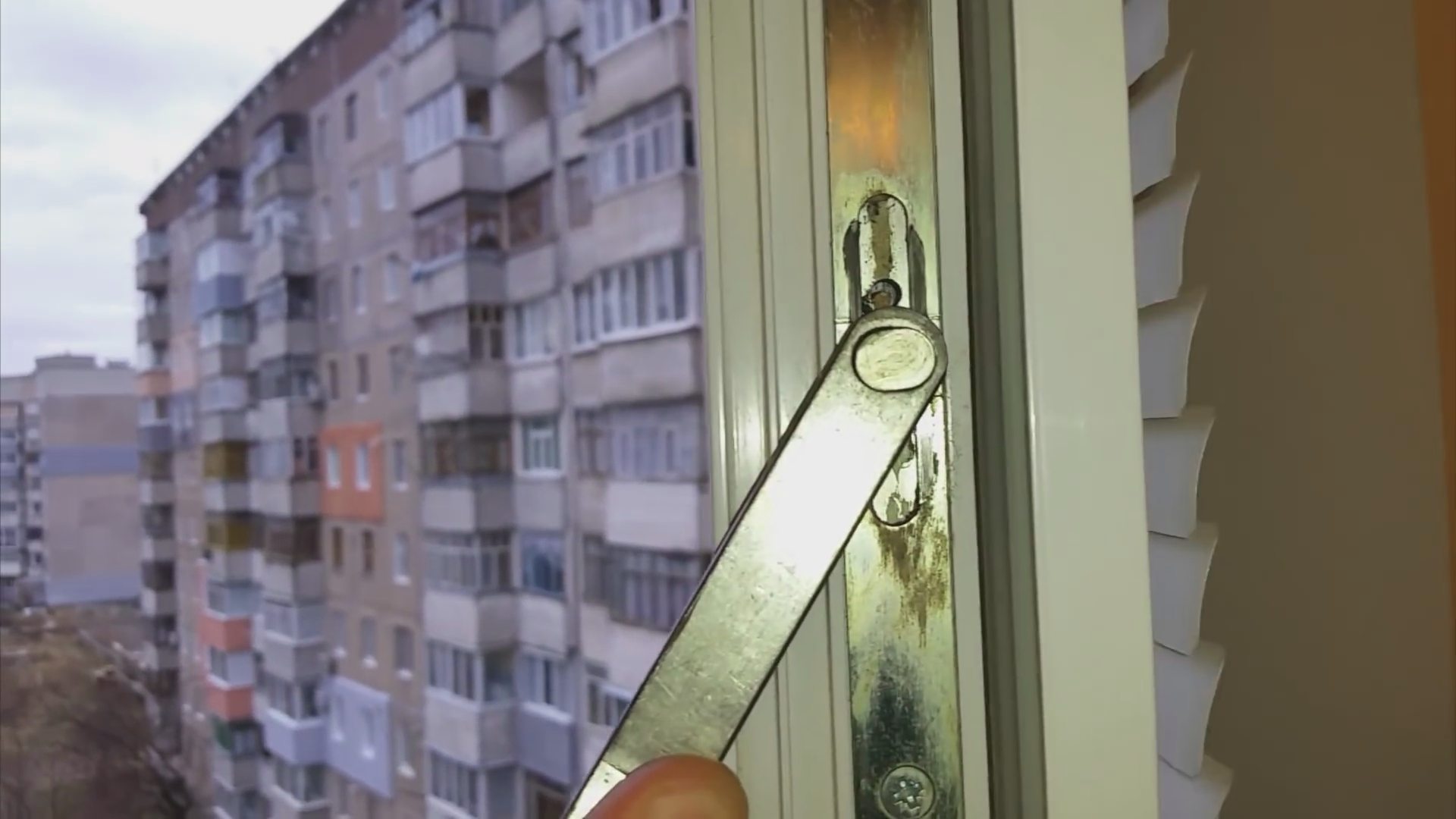

Меняем положение цапфы. Специальным ключом или обычными плоскогубцами ухватываем цапф, как показано на фото, и поворачиваем по часовой стрелке, так, чтобы овал цапфы располагался не по диагонали, а горизонтально. То есть, выпуклая часть цапфы должна располагаться как можно ближе к уплотнителю. |
| |

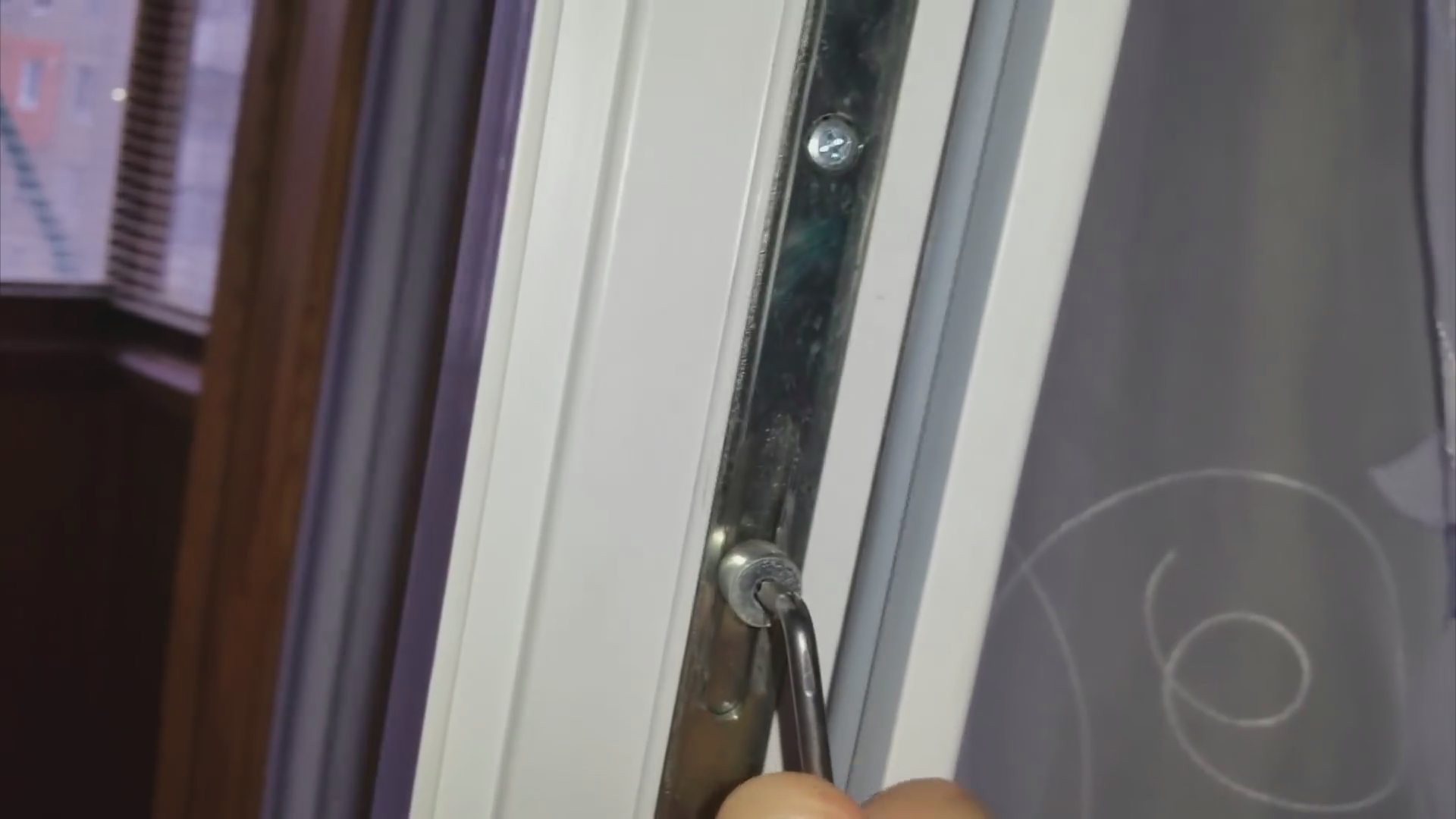

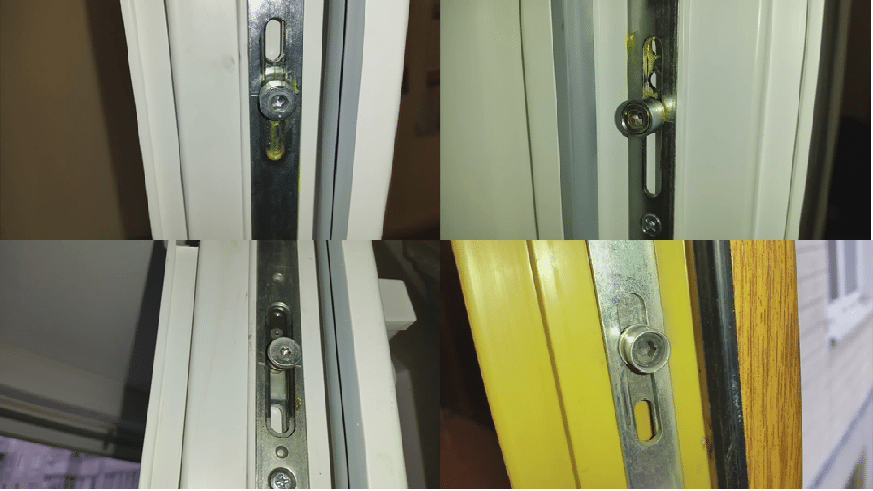

Меняем положение цапфы шестигранником. В других модификациях фурнитуры, вместо овальной цапфы, применена цапфа с гнездом под шестигранник. Вставляем шестигранник на 4 мм и проворачиваем цапфу так, чтобы отметка на ее поверхности смотрела на уплотнитель. |
| |
Настраиваем цапфы по всему периметру. Точно также, как настроили цапфу по центру створки, выполняем настройки по всему периметру, где створка окна прижимается к раме.
Цапфы нужно искать по одной в верхнем и нижнем углу, и столько же с обратного торца створки. Максимальный прижим к раме будет обеспечен только тогда, когда все прижимные цапфы будут настроены в зимний режим. |
| |

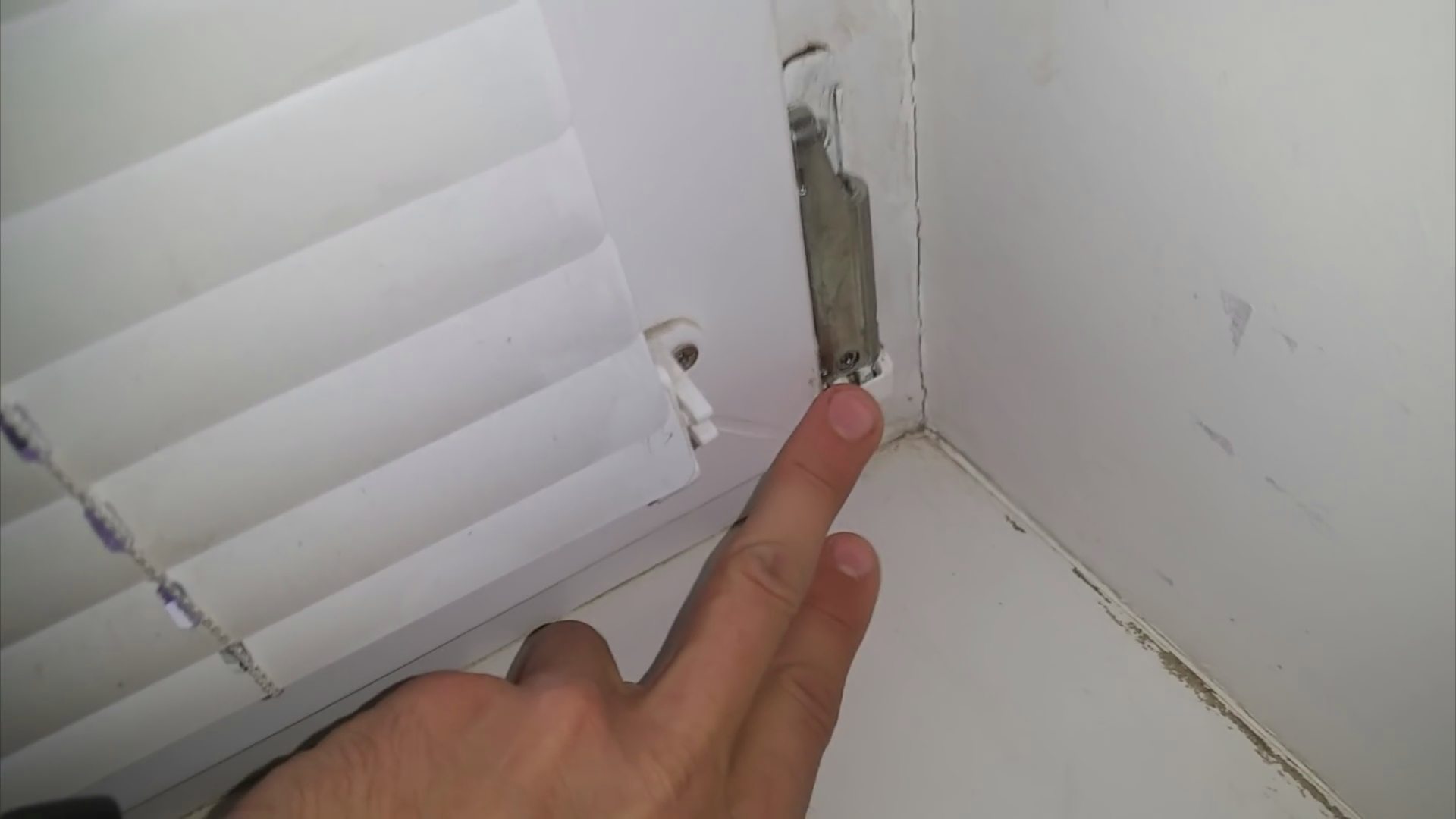

Снимаем кожух с нижней петли. В некоторых моделях окон регулировка прижима выполняется нижней петлей. Для этого снимаем с нее пластиковый кожух. Поддеваем кожух в нижней части и подтягиваем наверх. |
| |

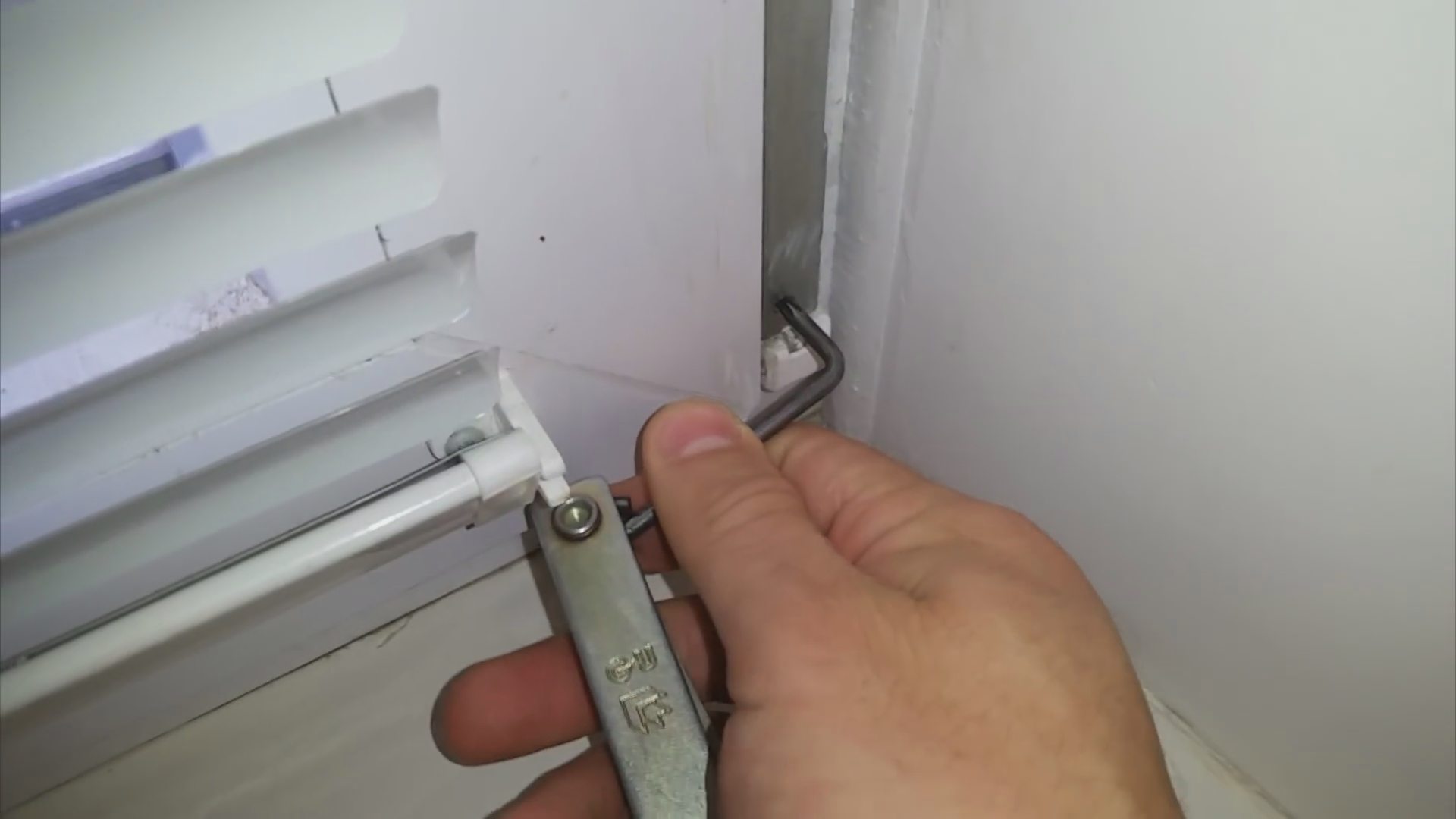

Настраиваем петлю. В гнездо на петле вставляем шестигранник (может потребоваться ключ «звёздочка»). Прокручивая винт против часовой стрелки, прижимаем створку, а прокручивая по часовой стрелке — отодвигаем створку от рамы. |
| |
Получаем доступ к цапфе в верхнем углу. Открываем створку на себя и зажимаем блокиратор. Поворачиваем ручку вверх в положение «проветривание» и тянем верхнюю часть створки на себя. |
| |
Настройка верхней петли. На верхней петле тоже есть цапфа, которую, для перевода в зимний режим, нужно выкрутить по направлению к раме. |
Обратите внимание на то, что расположение цапфы в режиме «зима» — это не универсальный вариант. С наступлением теплого времени года нужно настроить летний режим, чтобы уплотнитель по периметру створки понапрасну не сдавливался.
Регулировка по вертикали и горизонтали
Что делать, если окно при закрывании задевает одним из углов раму? Причина такой проблемы в том, что часть стеклопакета из ПВХ, из-за своего веса, в ходе эксплуатации просела. Проблема очень распространённая и способы ее устранения очень простые.
| Иллюстрации | Описание действий |
| |

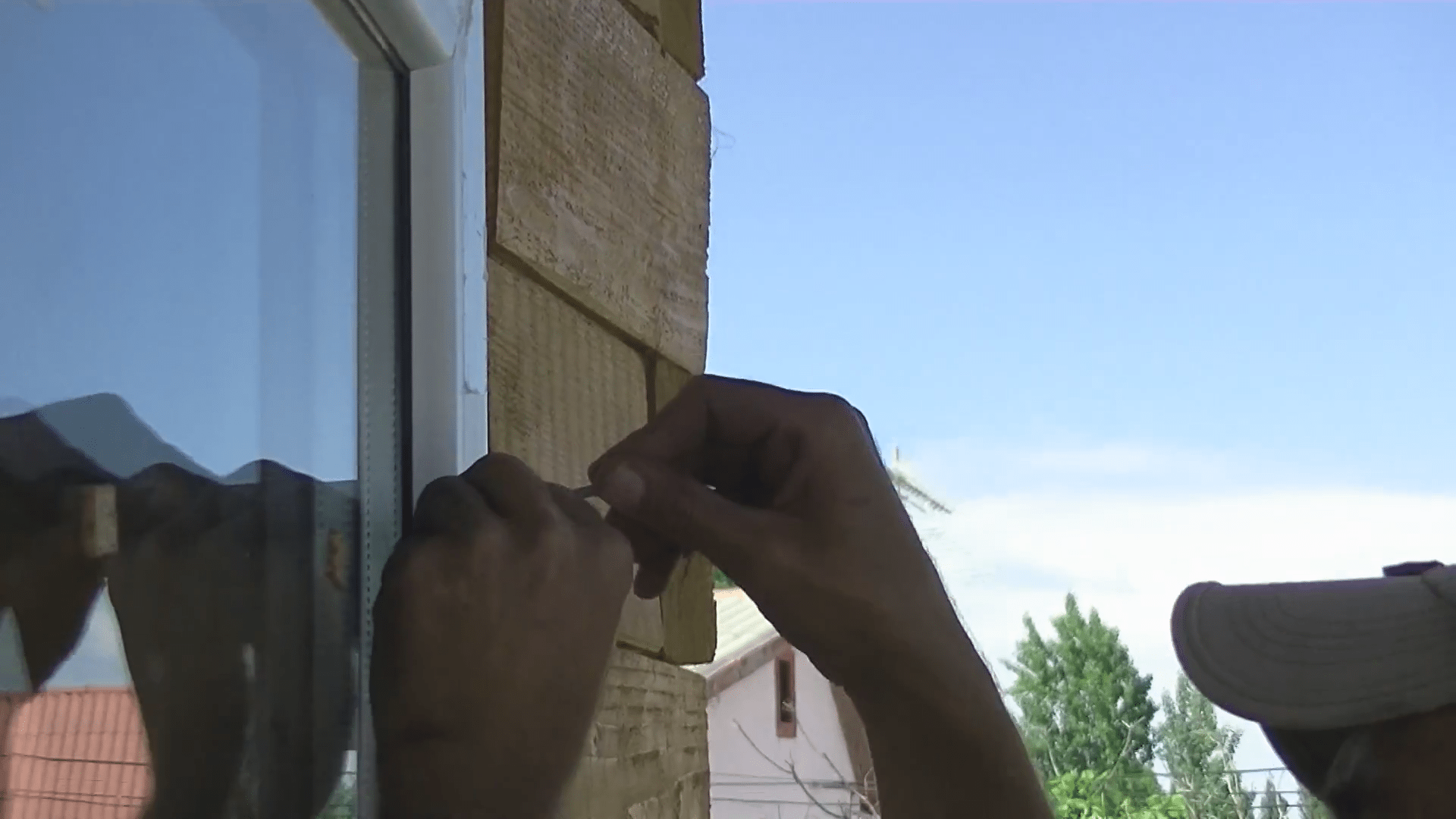

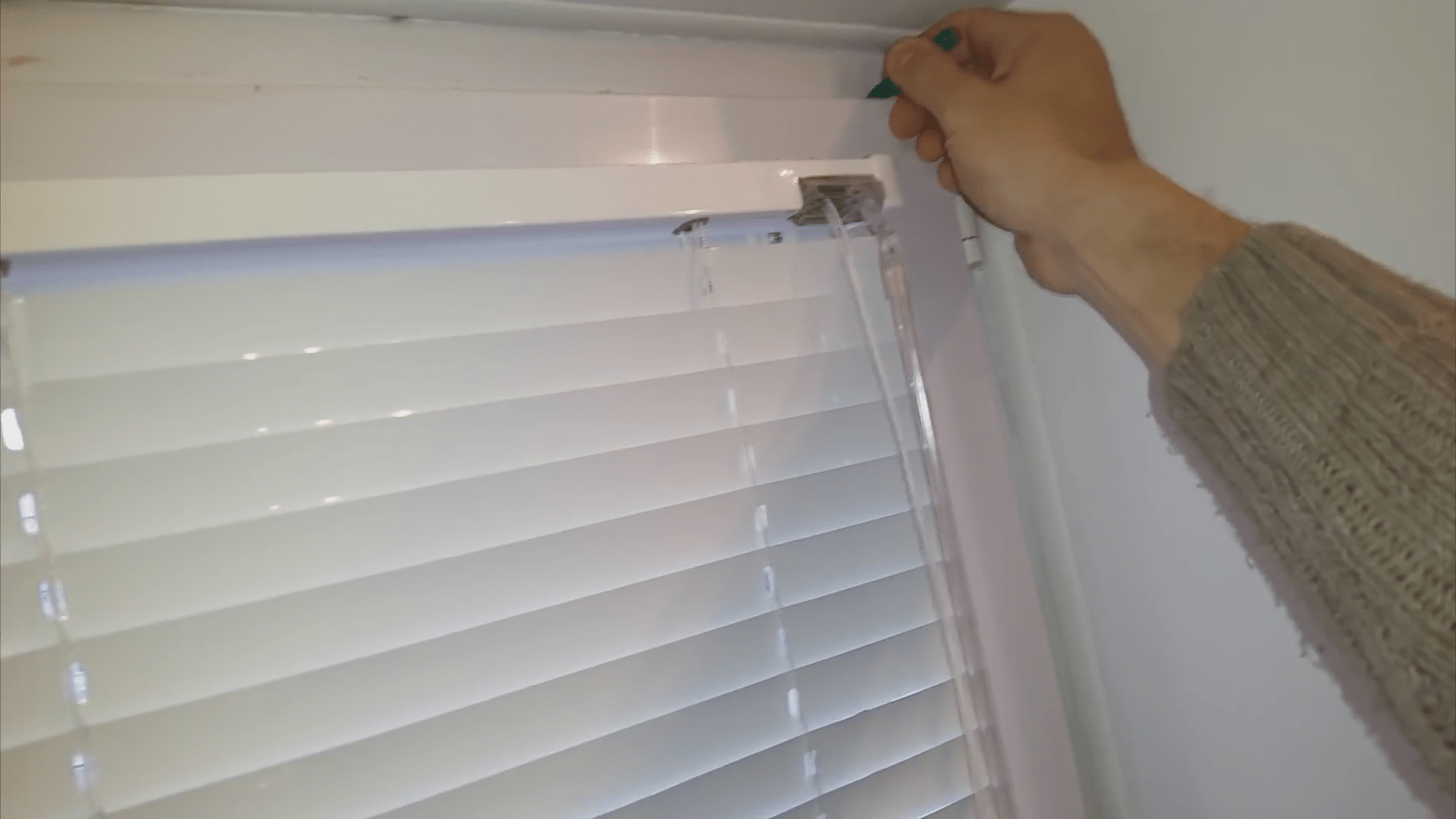

Делаем разметку расположения створки. Берем простой карандаш и по всему периметру притвора закрытого окна расчерчиваем метки. |
| |
Определяем кривизну. Открываем окно и осматриваем сделанные метки. В идеале створка должна заходить на раму на 5-7 мм равномерно по всему периметру.
Нужно померять расстояние от каждой метки до края рамы и по разнице определить, в какую сторону надо ровнять створку. |
| |

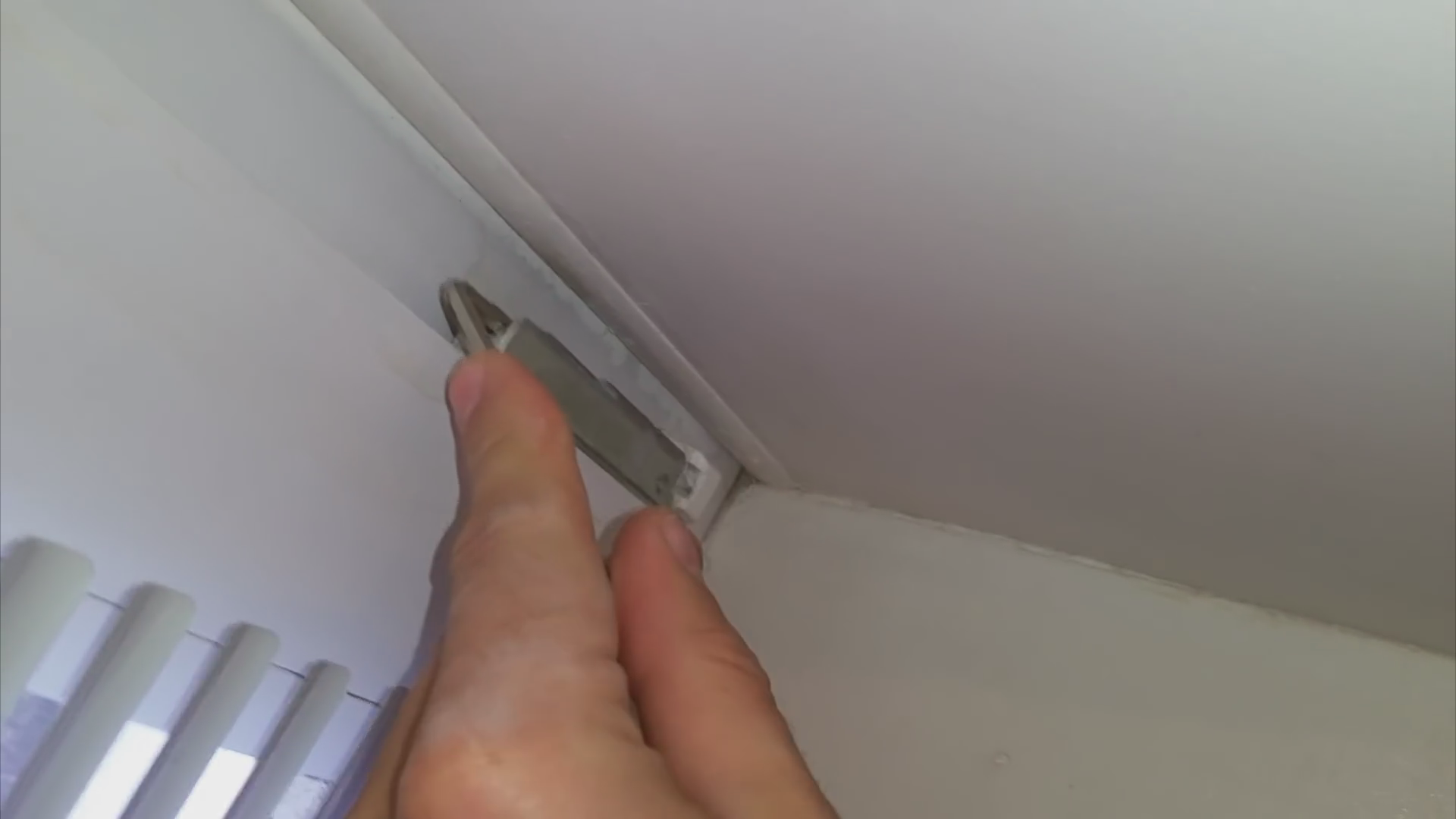

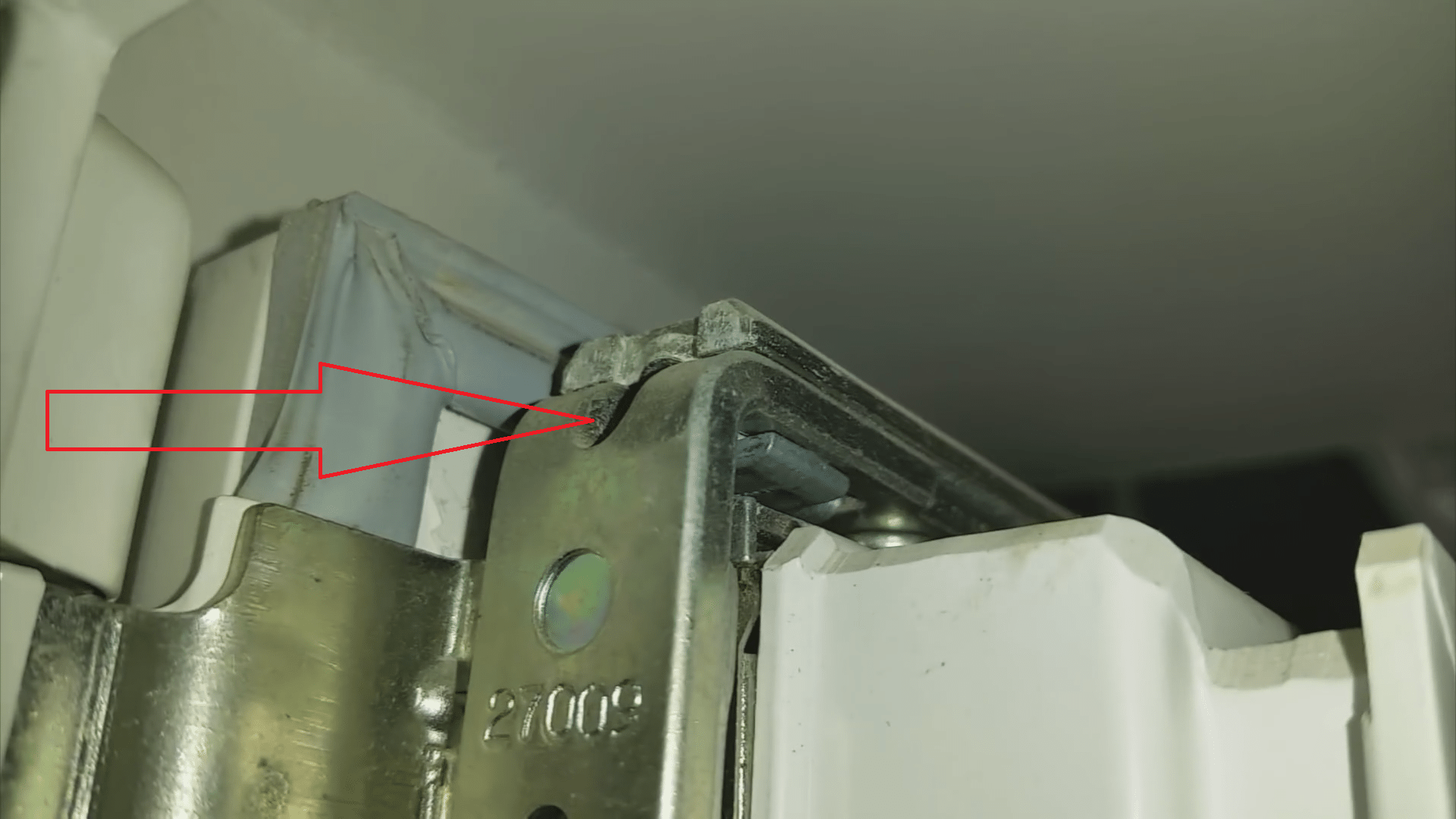

Определяем расположение настроечного винта на верхней петле. Для того чтобы сдвинуть верхнюю часть створки вправо или влево, находим верхнюю петлю и на ней регулировочное отверстие под шестигранник.
В некоторых фурнитурах, настроечное отверстие находится сверху, а в некоторых, как в нашем случае, сбоку. |
| |

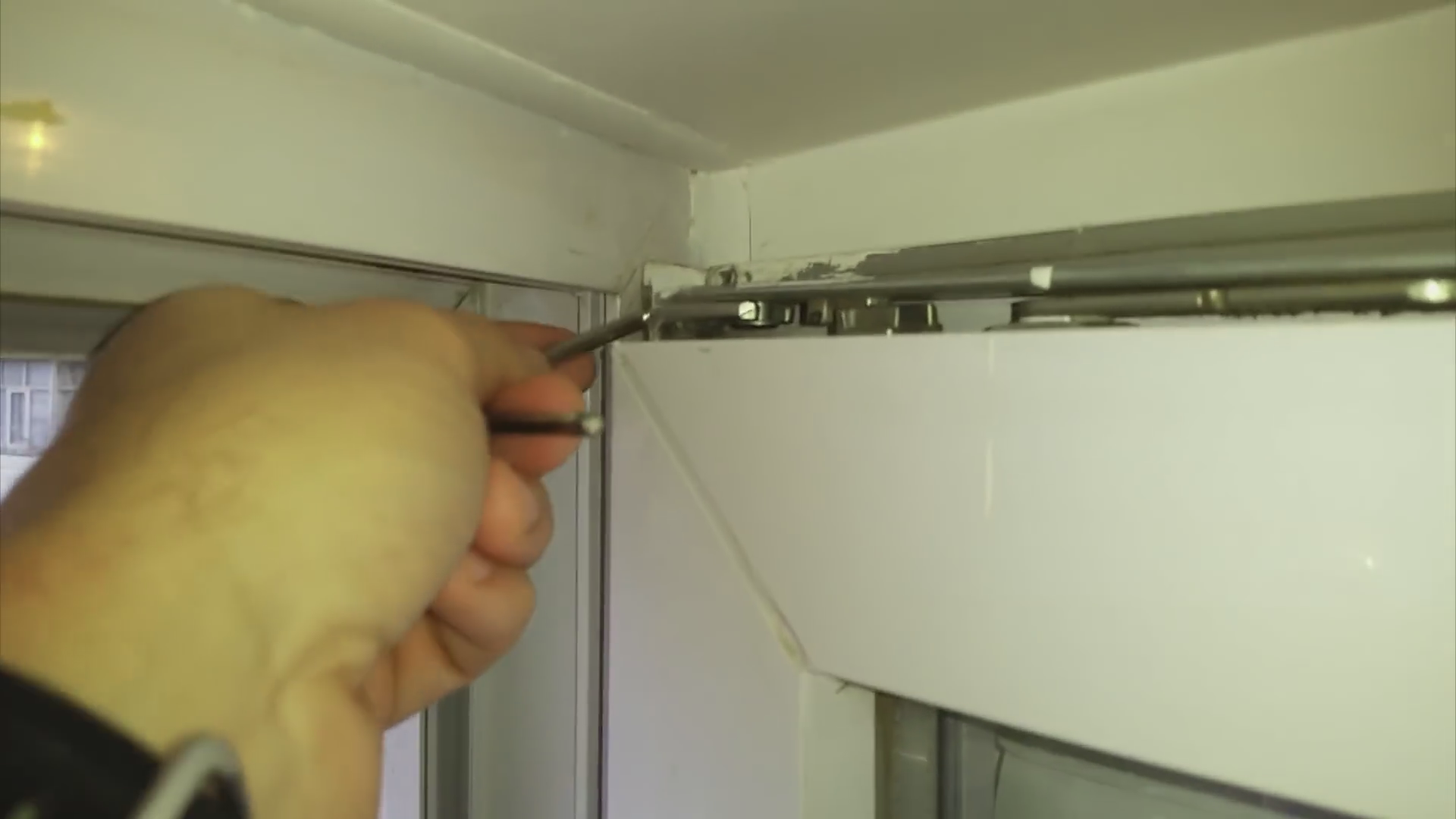

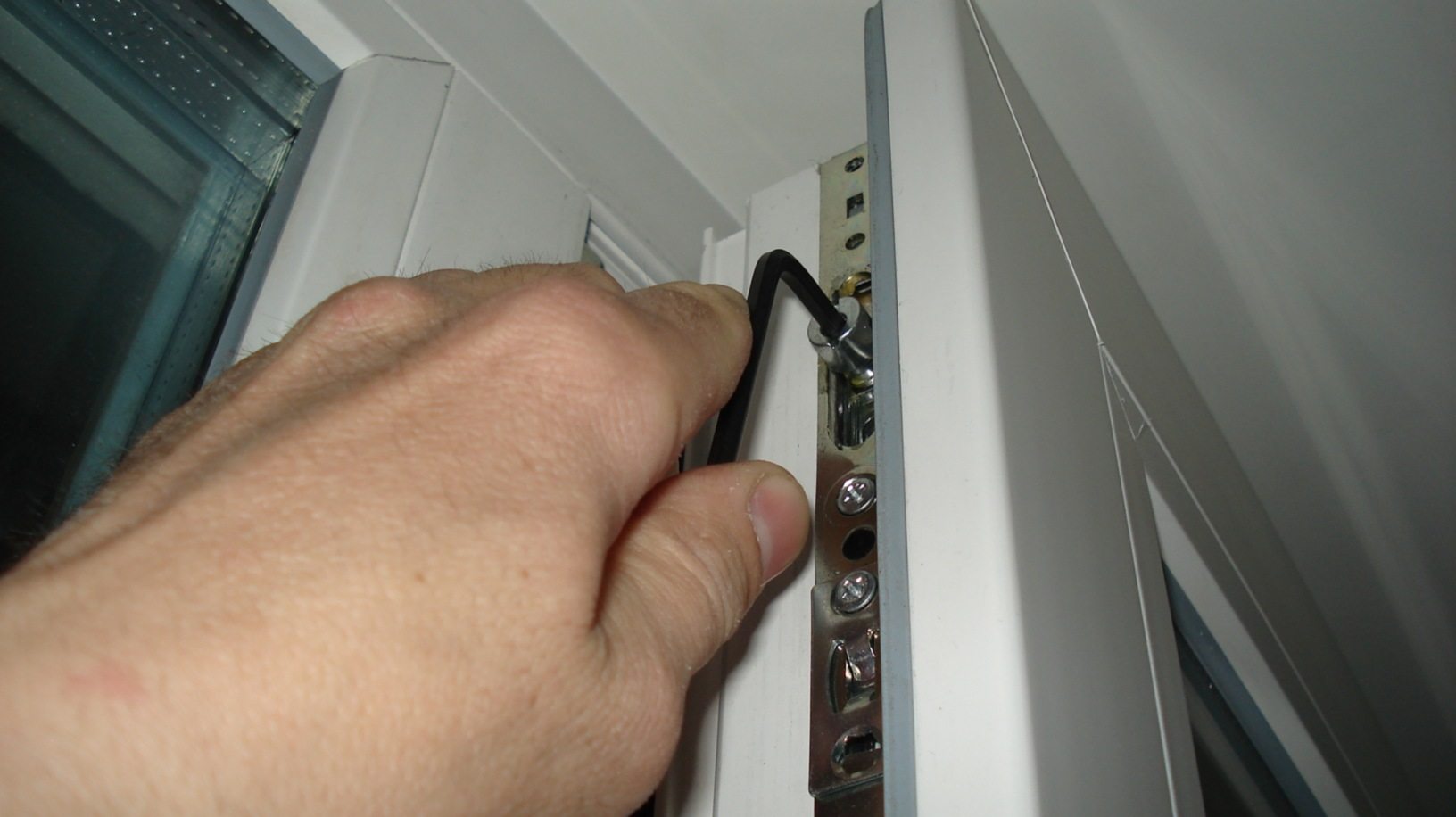

Настраиваем верхнюю петлю. Вставляем шестигранник в регулировочное отверстие. Чтобы стеклопакет сдвинулся в сторону ручки, вращаем ключ против часовой стрелки, как если мы бы смотрели на регулировочное отверстие. Чтобы створка сдвинулась в сторону петли, ключ крутим по часовой стрелке.
|
| |

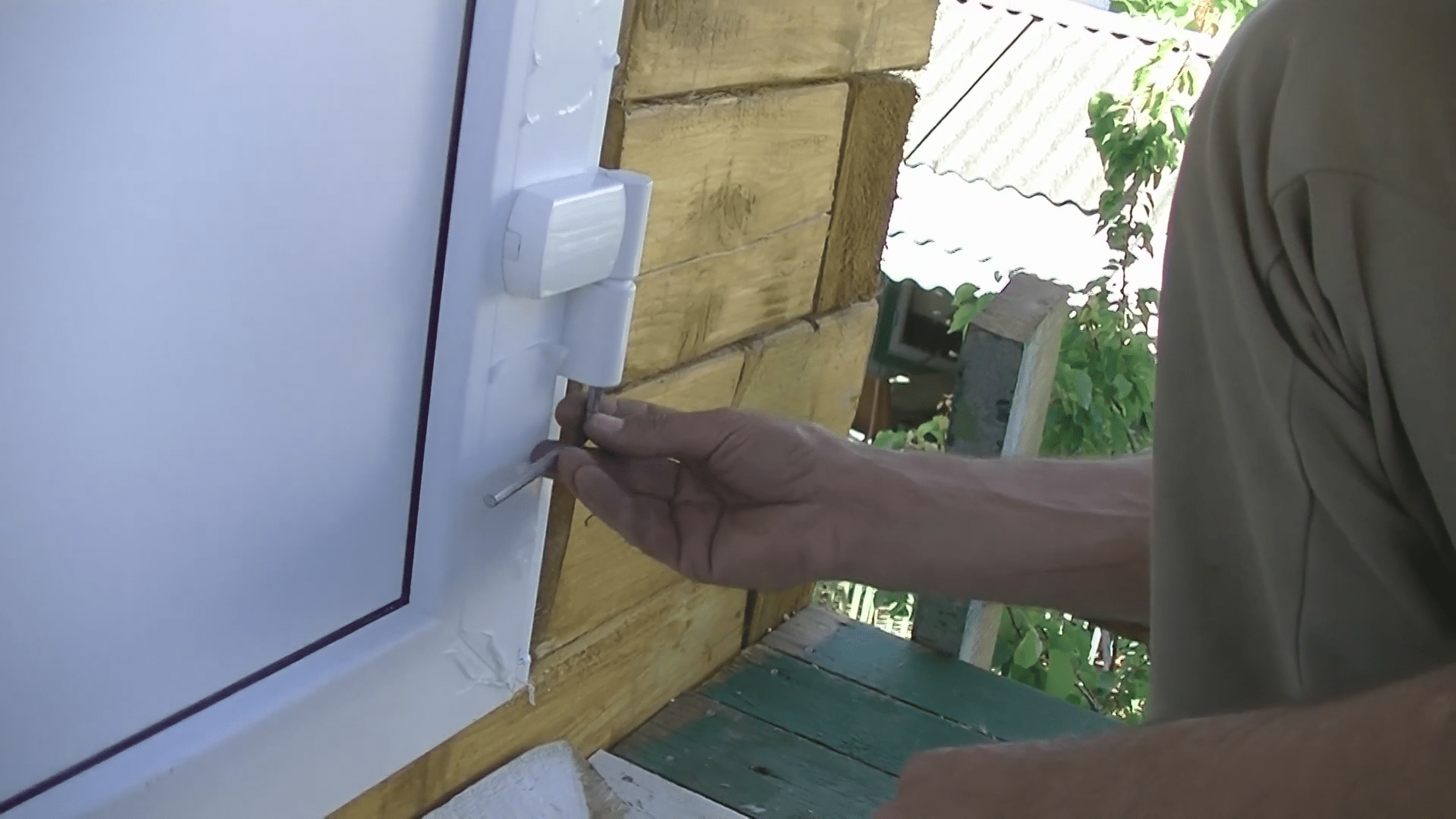

Регулируем вертикальное положение на нижней петле. Снимаем с нижней петли пластиковый кожух и вставляем в верхнее отверстие шестигранник. Если крутить ключ по часовой стрелке, окно поднимется, а если, против часовой стрелки — опустится. |
| |

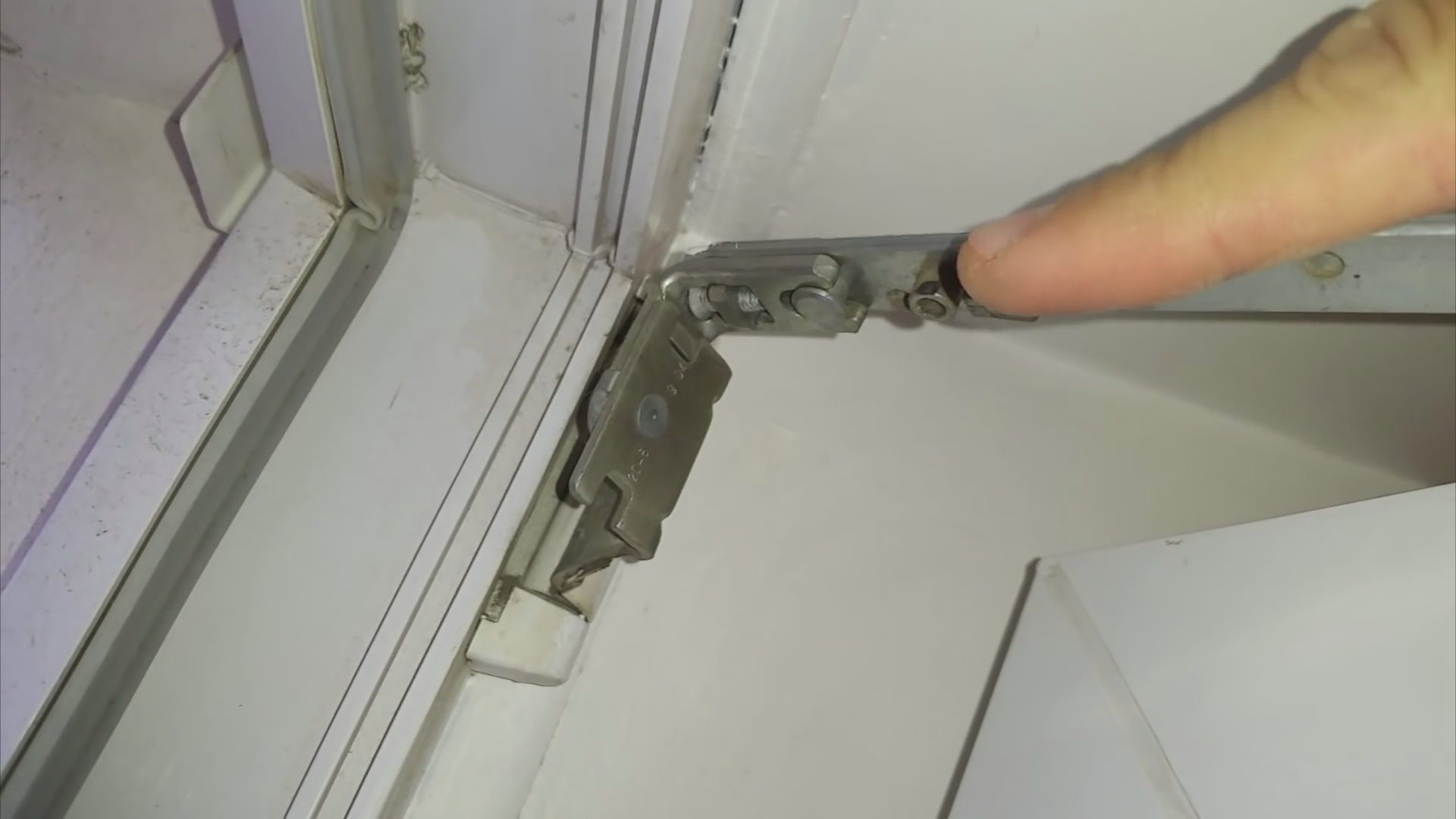

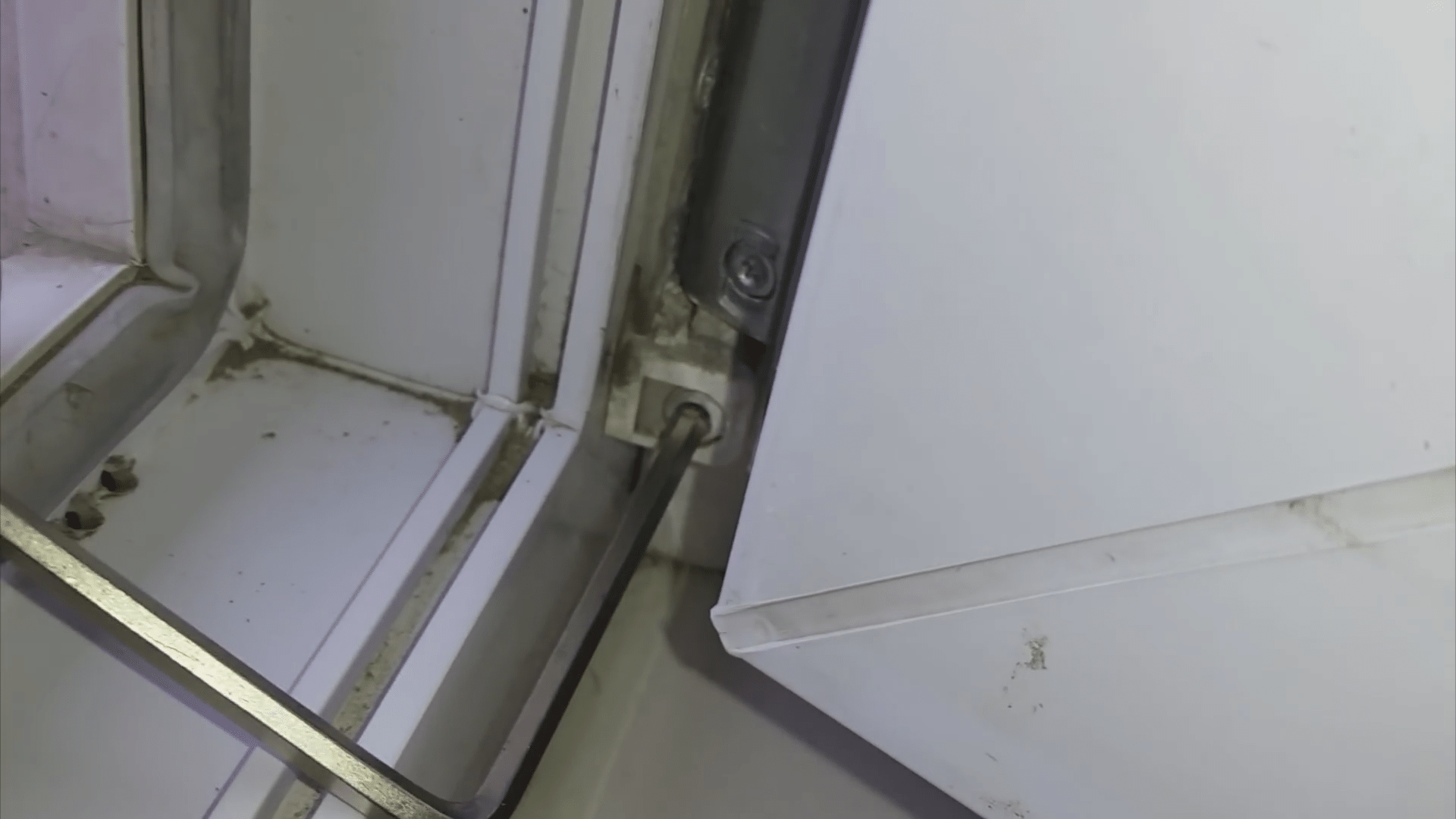

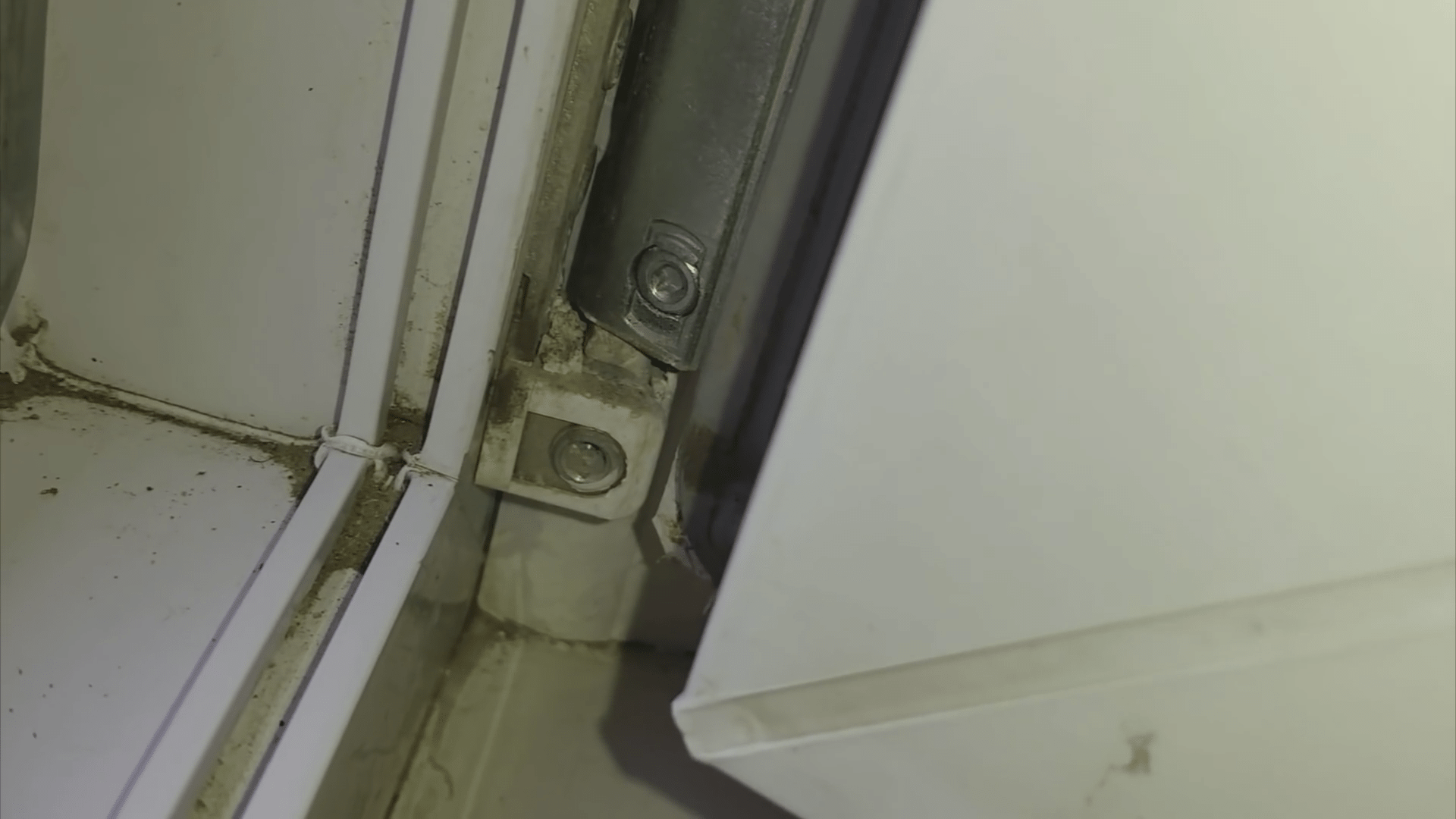

Находим настроечный винт на нижней петле. Чтобы настроить перемещение створки по горизонтали в нижней части, открываем окно. В зазор между створкой и рамой, на нижней петле, можно увидеть настроечный винт, как на фото. |
| |
Регулируем положение по горизонтали. Вставляем ключ в настроечный винт. Если крутить ключ по часовой стрелке, створка уйдет влево, то есть, в ту сторону, где на ней ручка. Если ключ крутить против часовой стрелки, стеклопакет будет двигаться вправо. |
| |

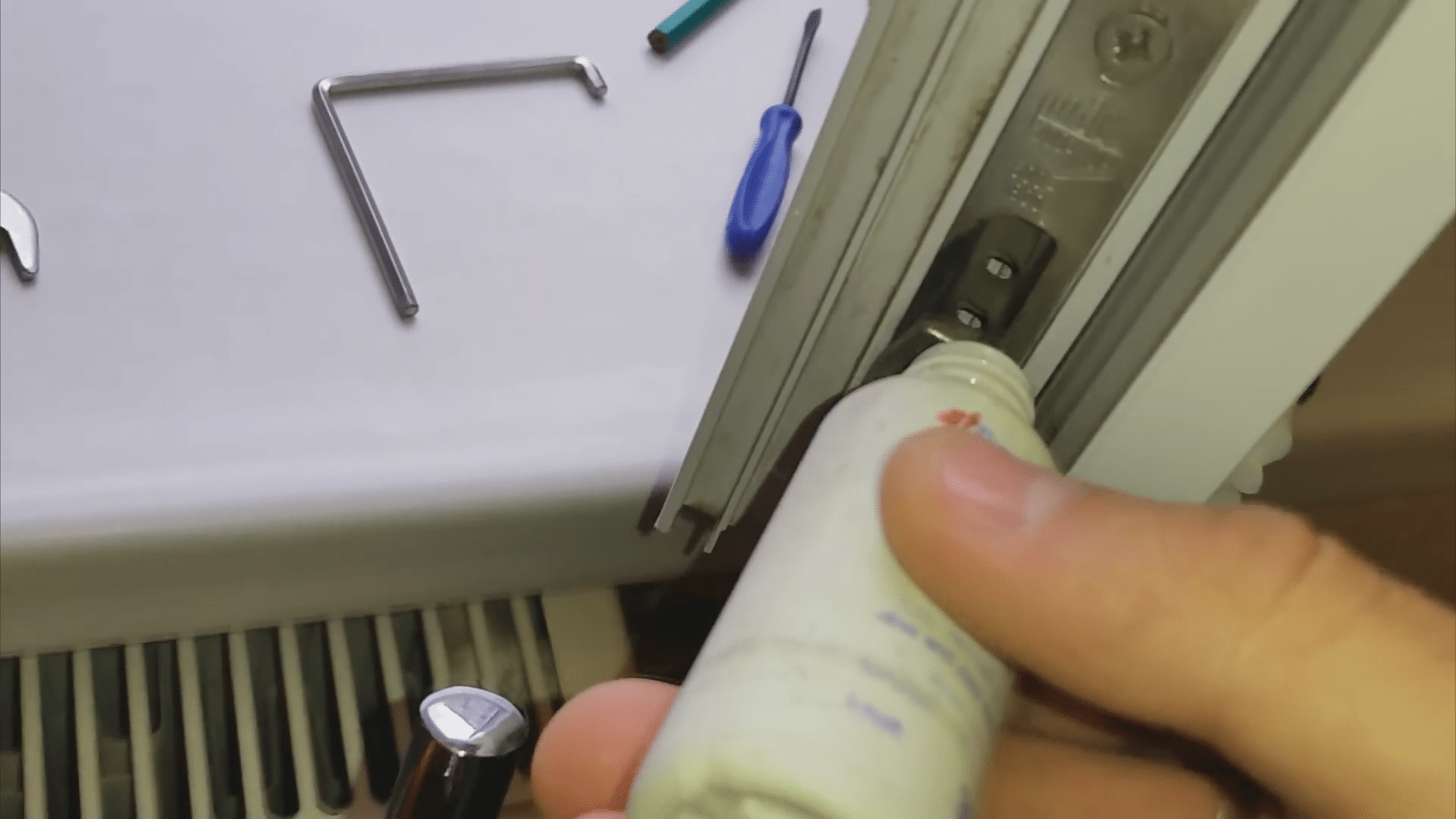

Смазка фурнитуры. После того, как регулировка выполнена, все движущиеся части нужно смазать или специальной смазкой, или обычным машинным маслом.
Разумеется, смазку можно выполнять в любое время, и не обязательно после настройки. Но если появилась возможность добраться до каждой петли, почему бы этим не воспользоваться. |
Настройка дверей на фурнитуре Maco
Несмотря на то, что настройка ПВХ окон и дверей одинакова, есть регулировка защелки, которая актуальна только для балконных дверей. Суть проблемы — конструкция сама не защелкивается, и чтобы ее закрыть, нужно провернуть ручку вниз. Правильная регулировка балконной двери легко устраняет эту проблему.
| Иллюстрация | Описание настройки |
| |

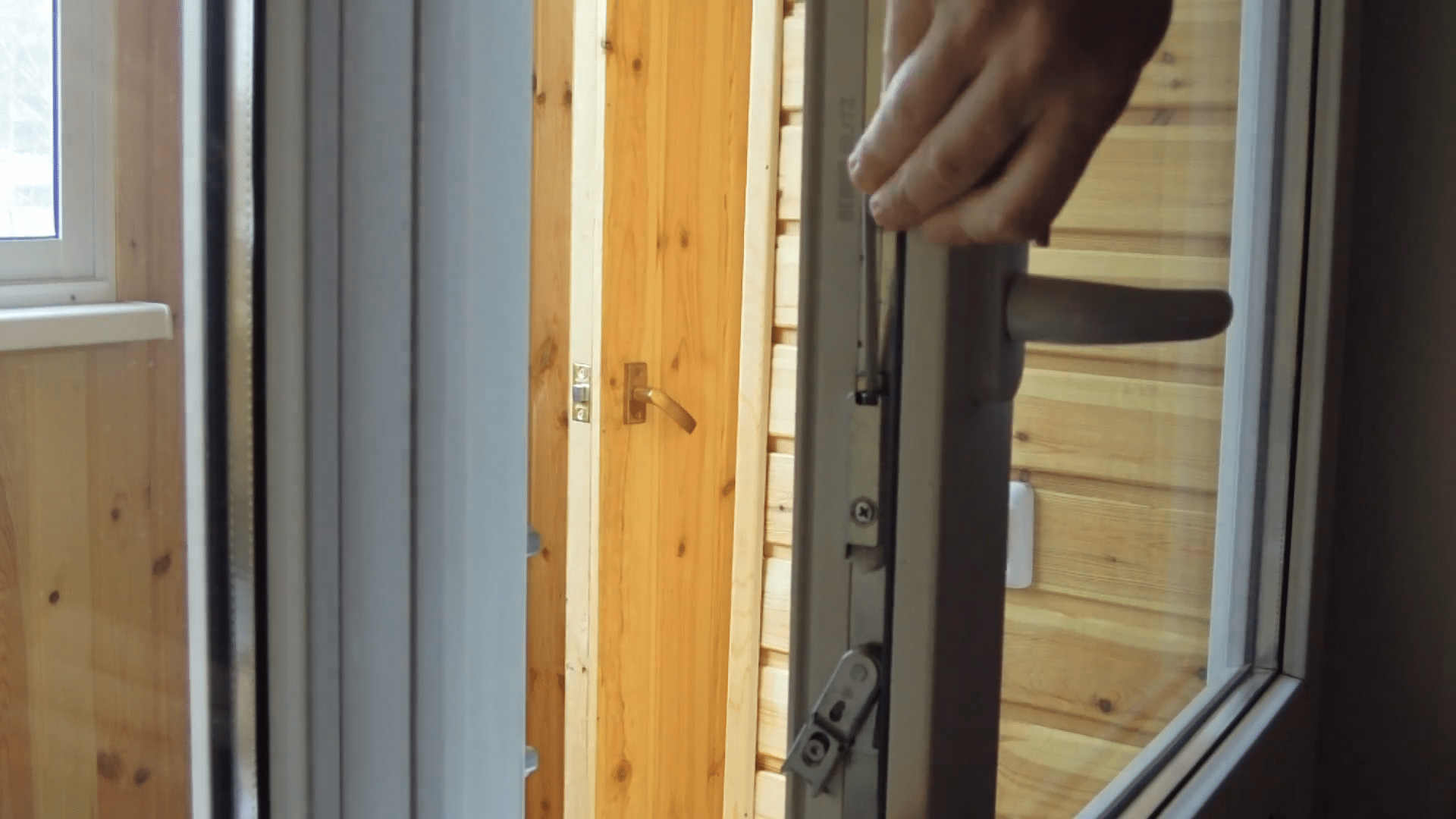

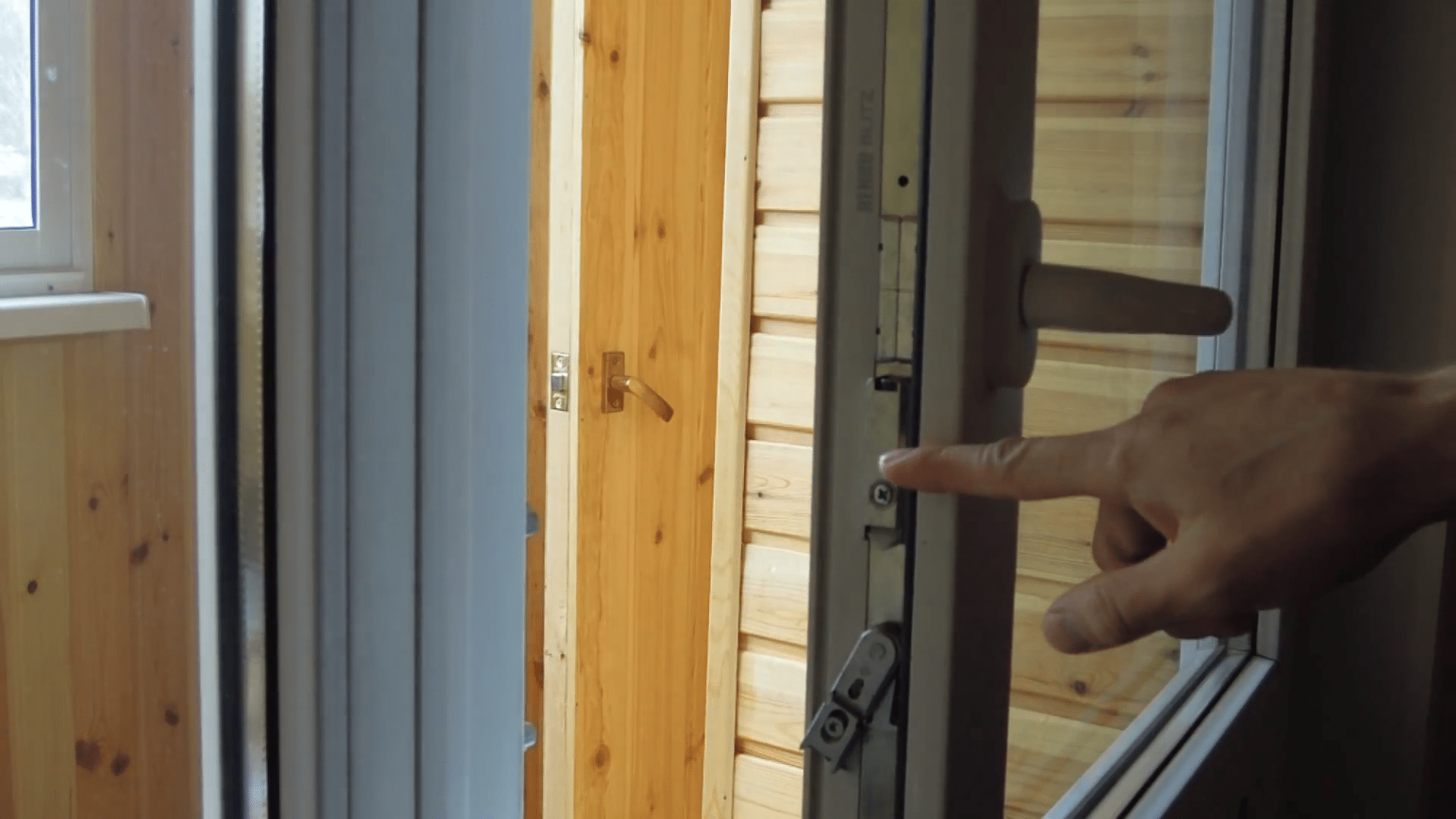

Находим защёлку. Открываем пластиковые балконные двери и сбоку, на уровне ручки, чуть выше блокиратора, находим защелку, которая отвечает за удерживание полотна в закрытом режиме. |
| |

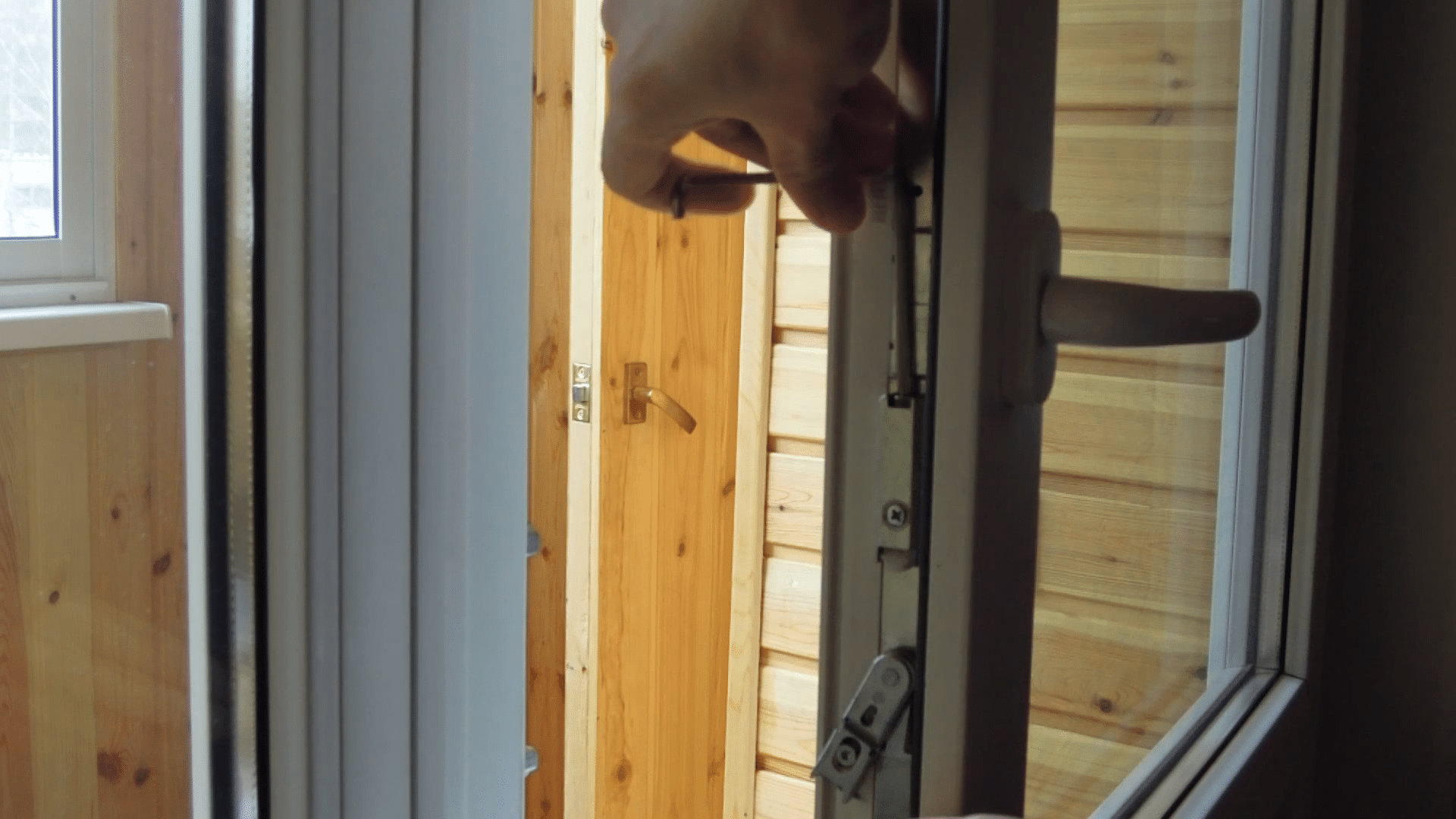

Вставляем ключ. В верхней части защелки находим отверстие под регулировочный винт. Вставляем своими руками в отверстие ключ шестигранник на 4 мм. |
| |
Настраиваем защелку. Чтобы защёлка плотнее прижималась к ответной планке на раме, ключ, вставленный в настроечный винт, поворачиваем против часовой стрелки.
Если после настройки стеклопакет защелкивается с усилием, прокрутите винт на 1-2 оборота по часовой стрелке. Если не ослабить настройку, слишком сильный прижим разобьет ответную планку. |
Регулировка дверей на входе дома
Есть особая категория конструкций из ПВХ профиля — это входные двери. Такие конструкции отличаются большим весом, а потому тут применены особые петли, с усиленными настроечными механизмами.
| Иллюстрация | Описание настройки |
| |
Настраиваем положение по горизонтали. Для того чтобы сдвинуть полотно вправо или влево, находим отверстие в боковом торце петли. В отверстие вставляется шестигранники на 4 мм.
Вращая шестигранник по часовой стрелке, можно пододвинуть петлю к коробке, вращая против часовой стрелки – отодвинуть от нее. |
| |
Настраиваем по диагонали. На входных дверях устанавливается по три–четыре петли. Настраивая каждую из петель по горизонтали, можно выровнять верхнюю и нижнюю часть полотна по отдельности. То есть, можно выдвинуть верхний угол относительно нижнего, или наоборот, задвинуть. |
| |
Настраиваем по вертикали. Петли имеют регулировочное отверстие в нижней части. Вставив в это отверстие ключ на 4 мм, полотно можно поднять или опустить. Чтобы полотно опустилось, ключ вращаем по часовой стрелке, чтобы поднялась – вращаем против часовой стрелки.
|
Подведем итоги
Уверен, инструкция регулировки пластиковой двери и ПВХ окон будет вам полезна. Рекомендую к просмотру видео в этой статье, а если остались вопросы по настройке фурнитуры, задайте их в комментариях к прочитанному.
