Раздвижные окна 2 видов: как сделать широкий открытый проем на балконе или лоджии

Алюминиевые и пластиковые раздвижные окна для лоджии могут рассматриваться как полноценная замена стандартным открывающимся конструкциям. Да, они сложнее в монтаже и уходе, да, они дороже — но и плюсов у таких конструкций вполне достаточно.

Так что если вы планируете реконструкцию балкона или лоджии, то к оконным раздвижкам стоит присмотреться. Тем более что сейчас мы проанализируем их особенности и расскажем, как правильно монтировать такие системы.

Принцип действия раздвижной системы

Раздвижное остекление обычно используется при заполнении больших проемов — панорамных окон, балконов и лоджий. От обычных систем такие окна отличаются, и довольно сильно, потому прежде чем выбирать, стоит проанализировать их конструкцию.

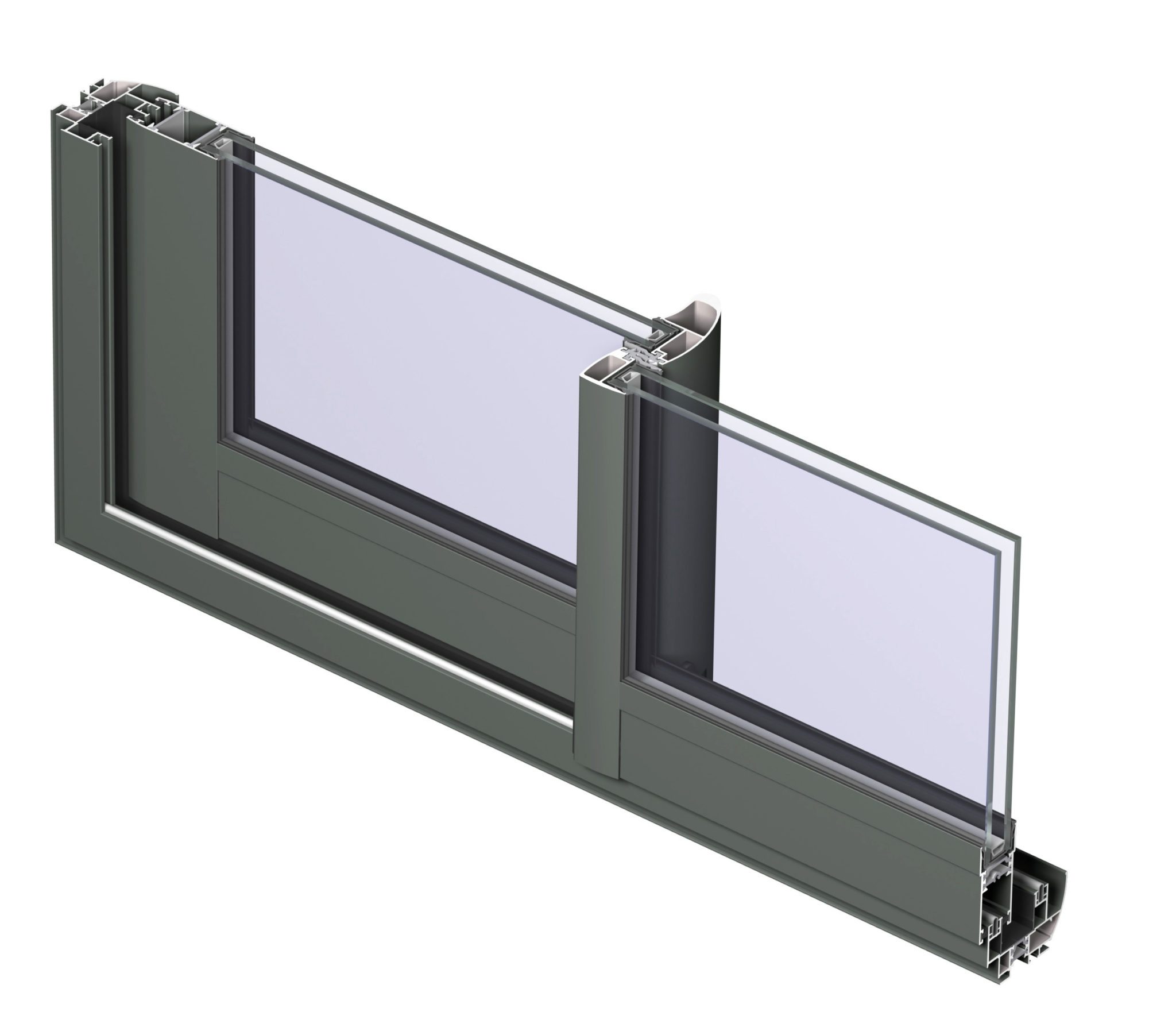

Ключевые элементы оконной раздвижной системы:

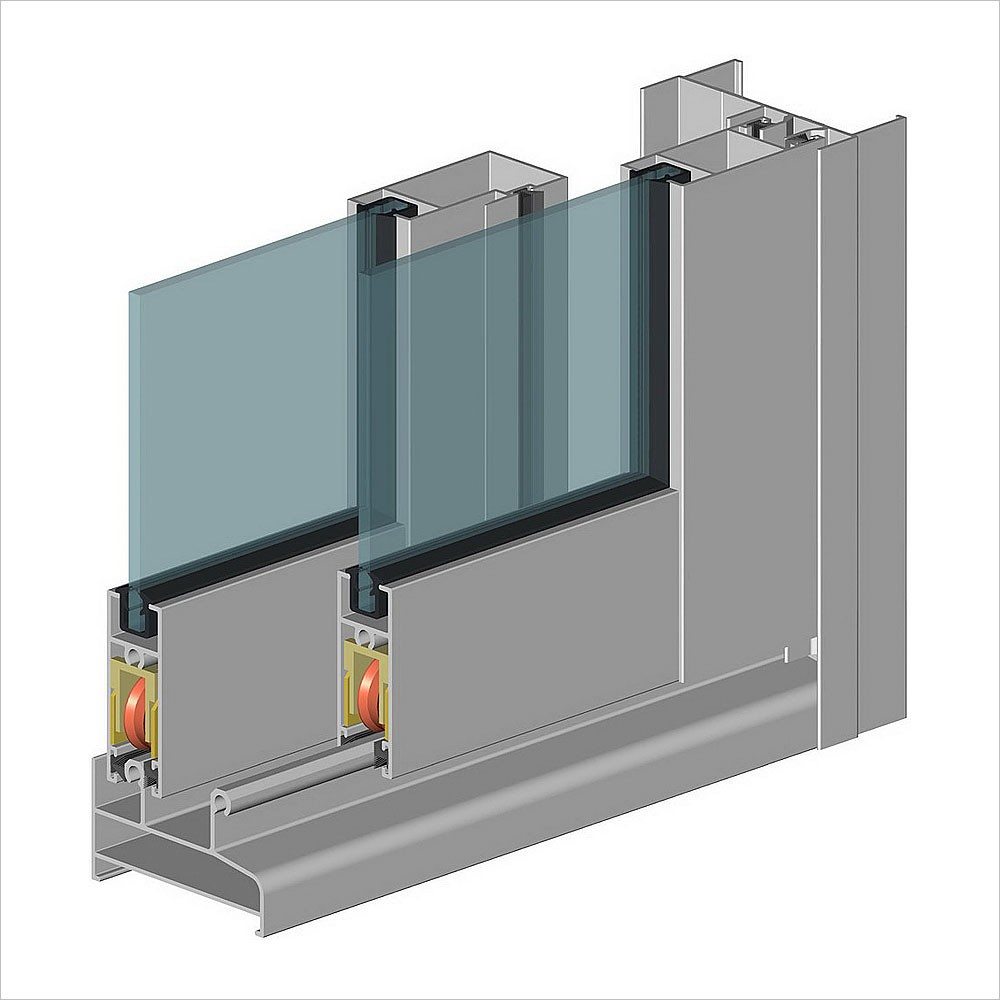

1. Рама. В отличие от стандартных рам, оснащенных выступом с наружной стороны, рамы для раздвижных систем имеют форму перевёрнутой буквы «П» или «Ш». При этом «перекладина» используется для закрепления конструкции в проеме, а «ножки» выступают в качестве ограничителей для подвижных створок.

Иногда встречаются профили другого типа, у которых створка не вставляется в паз рамы, а напротив, надевается на центральный выступ.

2. Створки. Делаются из относительно легкого профиля, двигаются в плоскости, параллельной плоскости рамы. В нижней части (а иногда и в верхней) могут находиться ролики, обеспечивающие движение по направляющим.

3. Стекло. Для установки в раму используются стандартные стеклопакеты — обычно однокамерные, потому что минимизация теплопотерь в этом случае не будет приоритетной. Также может применяться безрамное остекление — в этом случае по направляющим створка двигаются листы упрочненного стекла с обработанными и защищенными кромками.

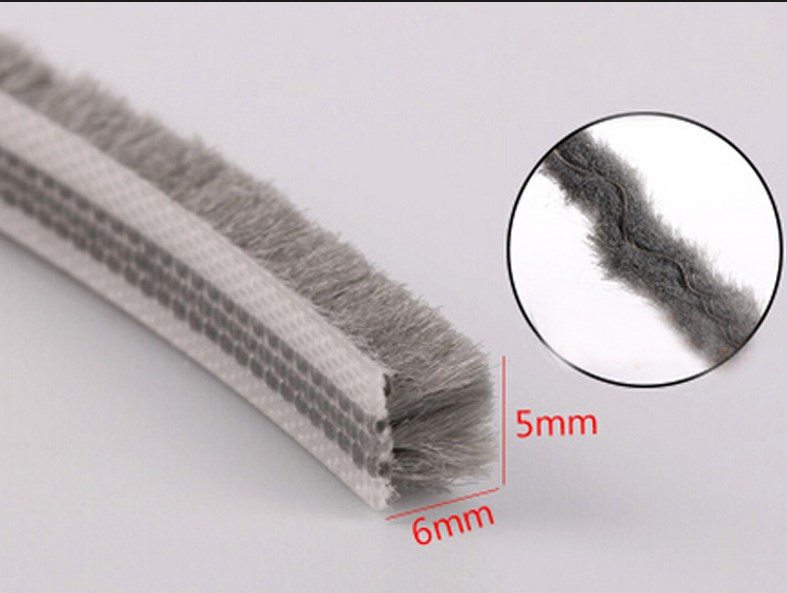

4. Уплотнитель. Один из важнейших элементов, обеспечивающий поддержание комфортного микроклимата в помещении с раздвижными окнами. Все дело в том, что многие конструкции такого типа не имеют фурнитурного прижима, и от продувания их защищает только многоконтурный уплотнитель.

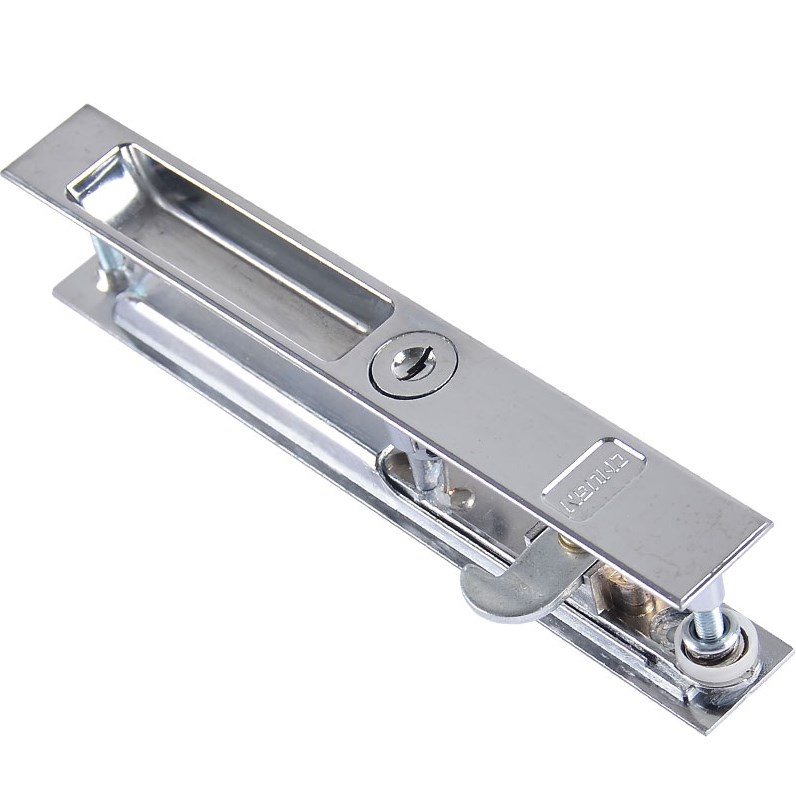

5. Фурнитура. Используется самая разная — от простейших защелок до сложных механизмов, обеспечивающих открывание/закрывание складных окон-«гармошек». Как правило, чем сложнее фурнитура, тем герметичнее получается окно.

Практически все системы работают по единой схеме:

• сначала разблокируется механизм, фиксирующий створку в закрытом положении;
• после этого створка сдвигается параллельно раме (внутри нее или по отдельным направляющим);
• за счет сдвигания створки открывается широкий проем.

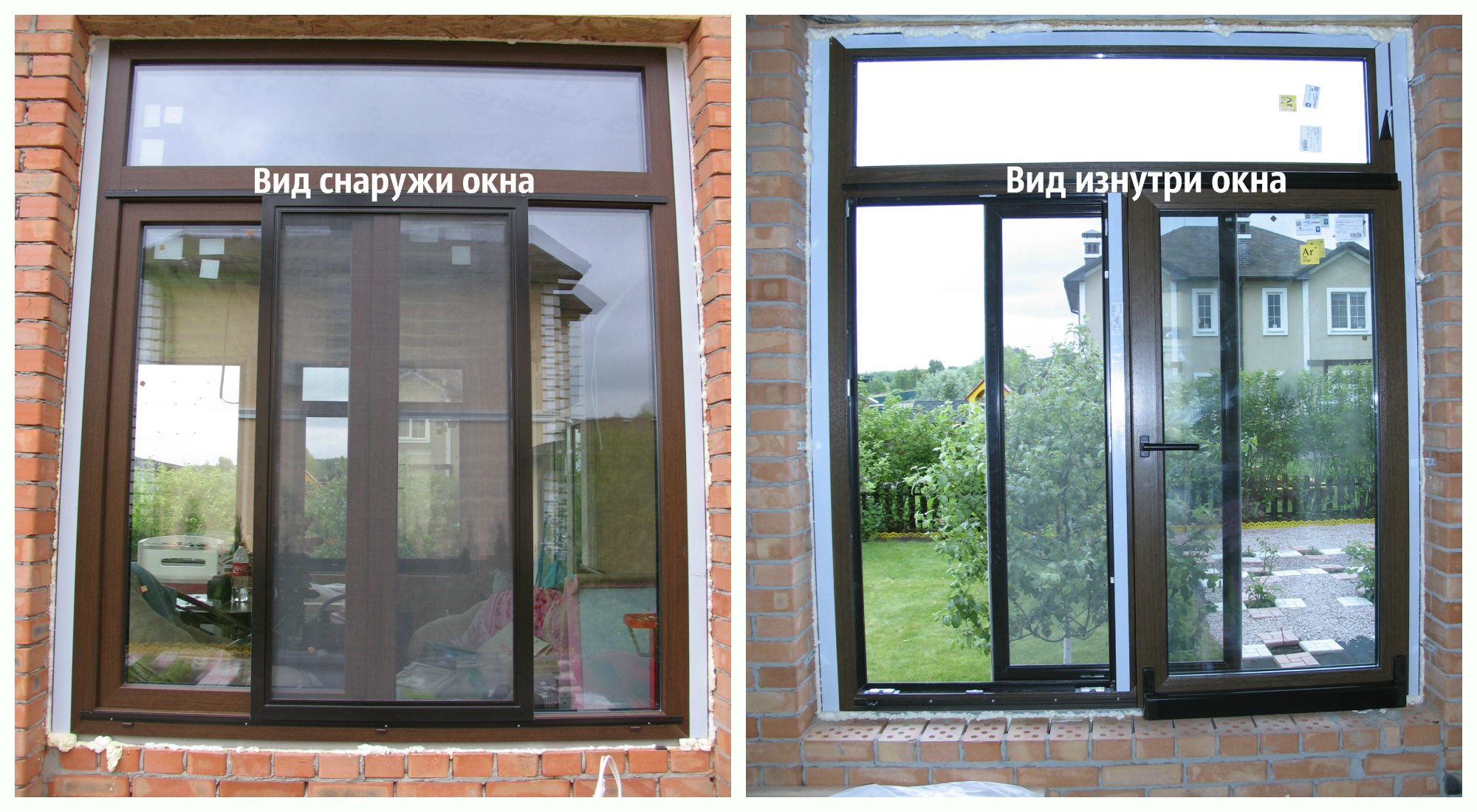

Окна с раздвижными створками

Виды раздвижных конструкций

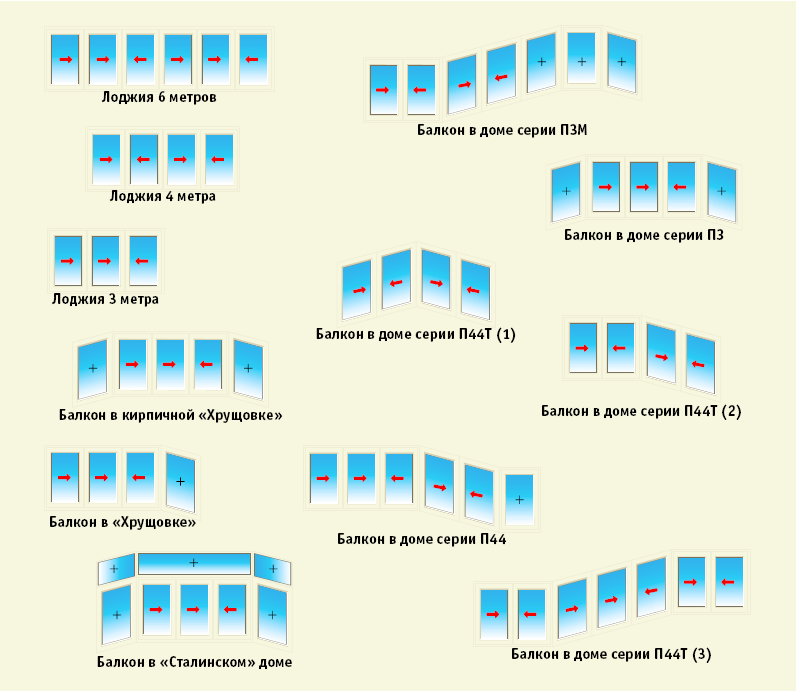

Для остекления балконов и лоджий, а также для использования в других проемах используются самые разные системы. Их отличия заключаются в характере движения открывающихся частей, а также в конструкции фурнитурного механизма, обеспечивающего прижим и запирание.

Основные виды оконных «раздвижек»:

Иллюстрация	Разновидность конструкции

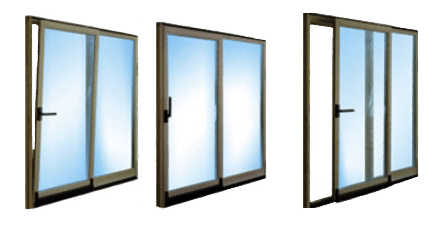

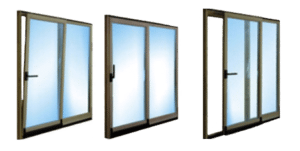

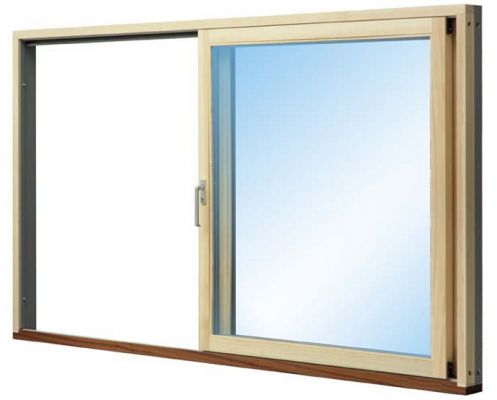

	Раздвижные. Самые простые системы, у которых створки двигаются внутри рамы по специальным полозьям. При сдвигании подвижная створка просто заходит за неподвижную часть окна, открывая проем. Фурнитурный комплекс таких конструкций представлен защелками, которые позволяют фиксировать створки в нужном положении.

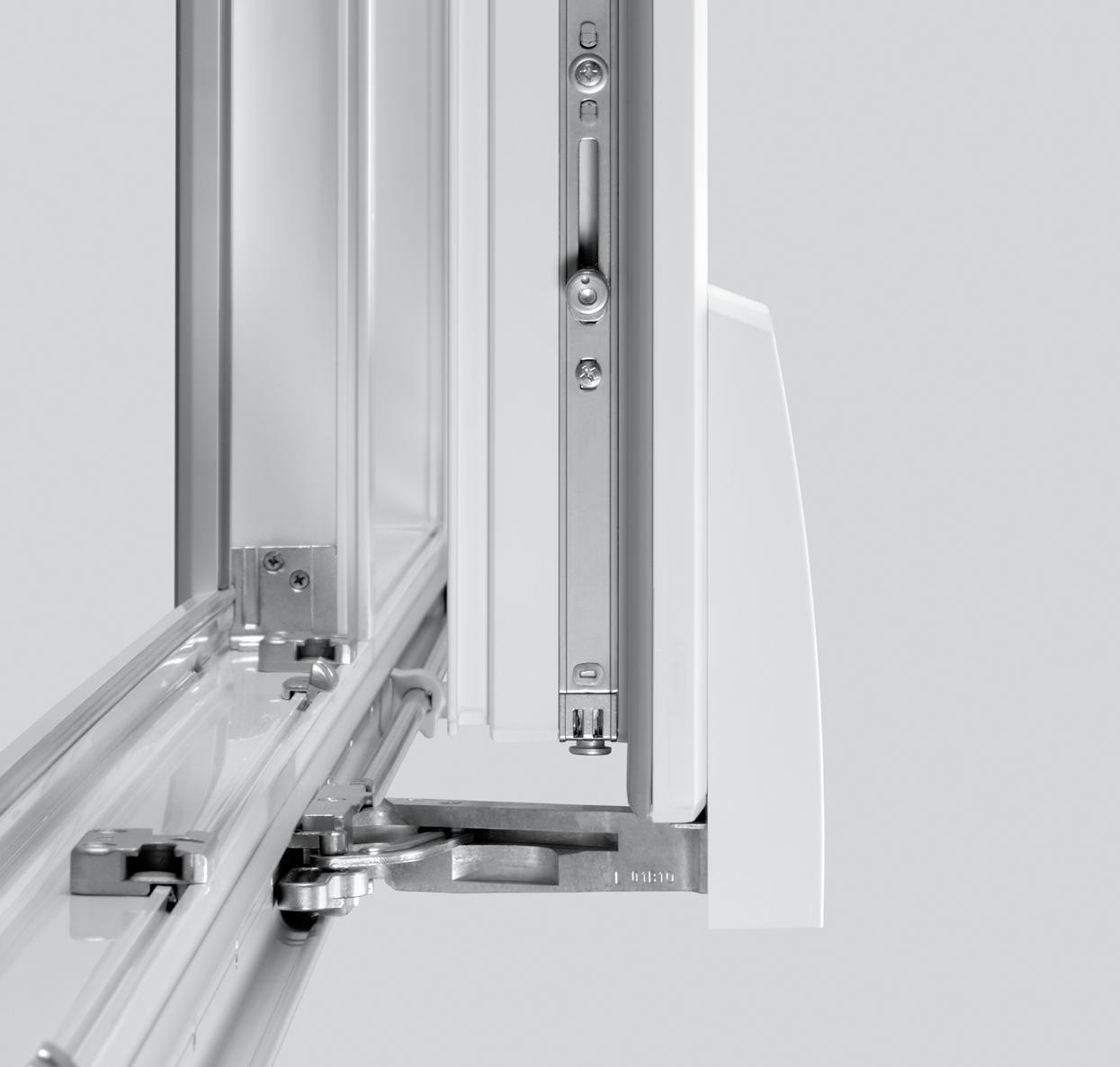

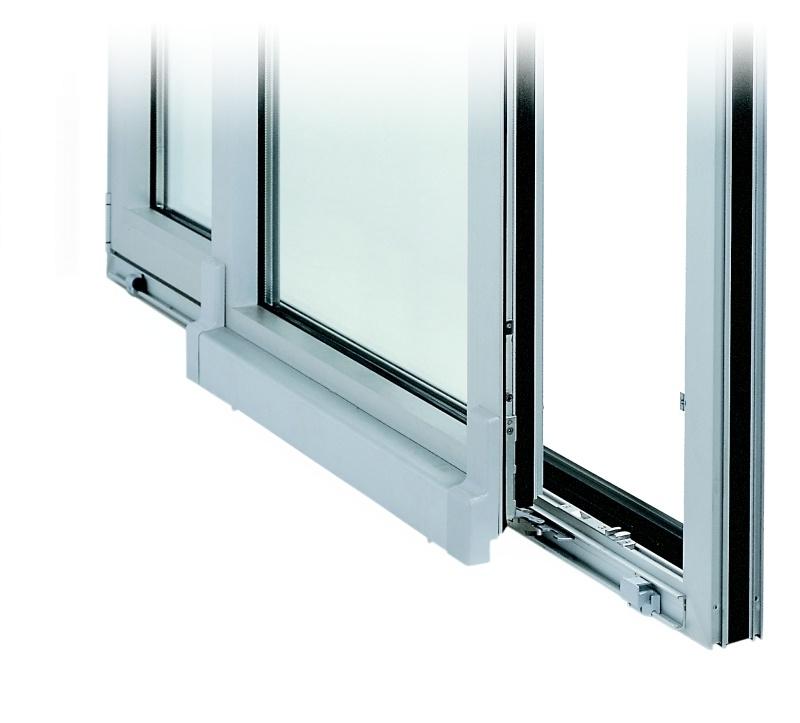

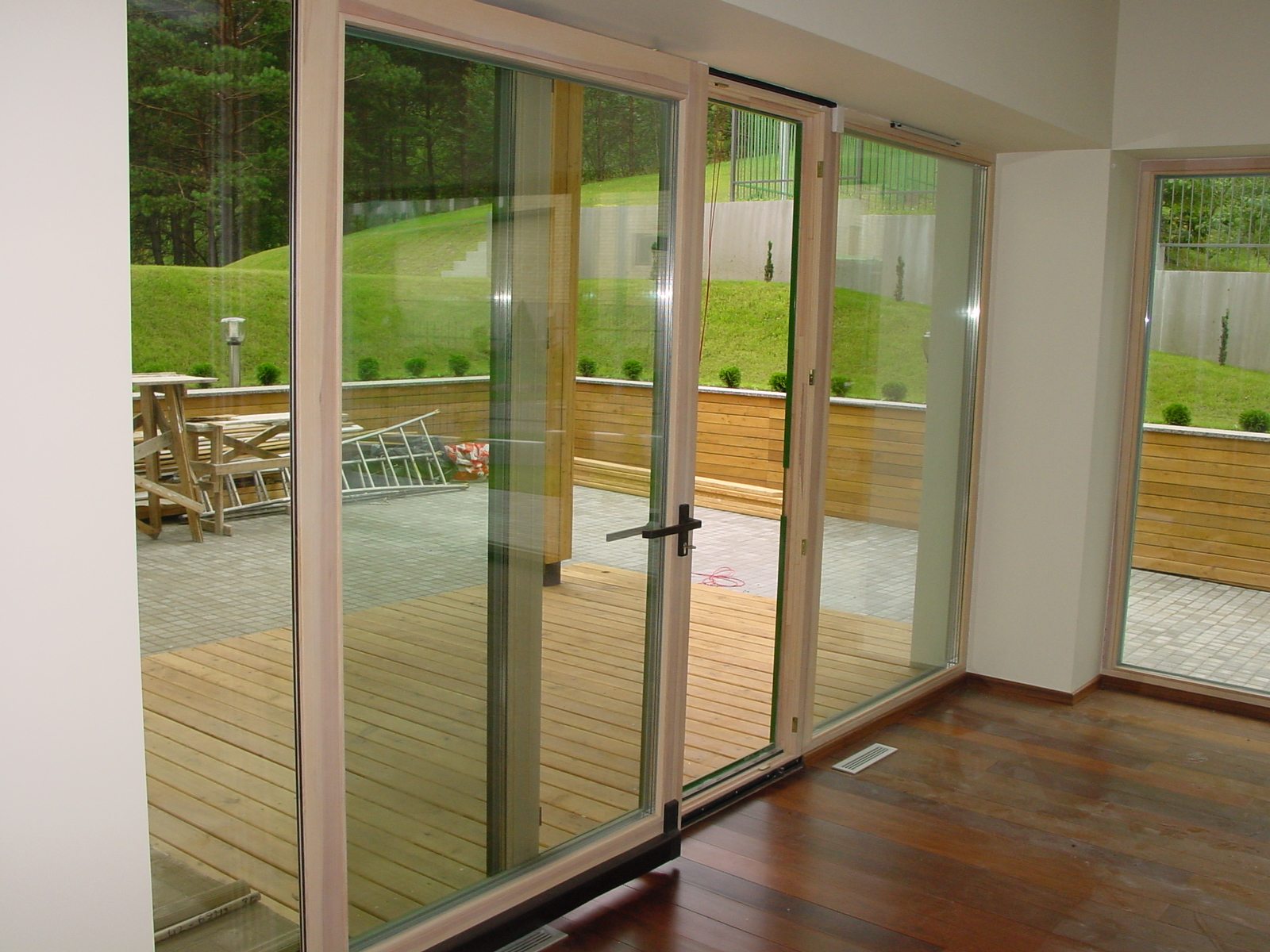

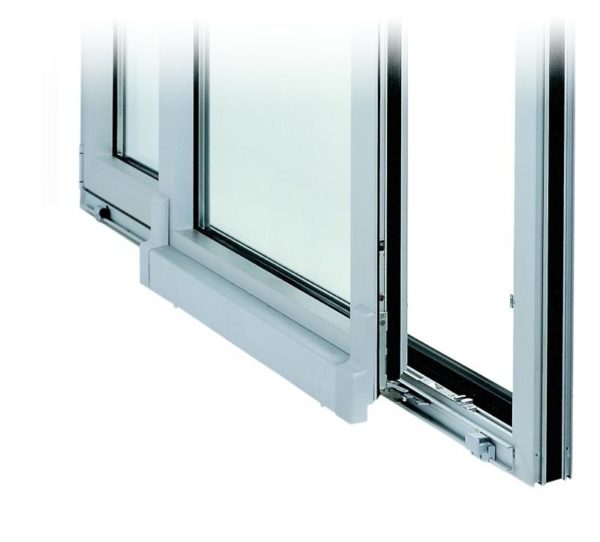

	Наклонно — сдвижные. Более сложные системы, которые могут использоваться как для остекления балкона, так и для заполнения дверного проема. Подвижные и неподвижные части окна в закрытом положении находятся в одной плоскости. При открывании створка сначала наклоняется, а затем становится на отдельную направляющую и сдвигается параллельно раме. Преимущество такой системы — хороший прижим по периметру, обеспечивающий герметичность.

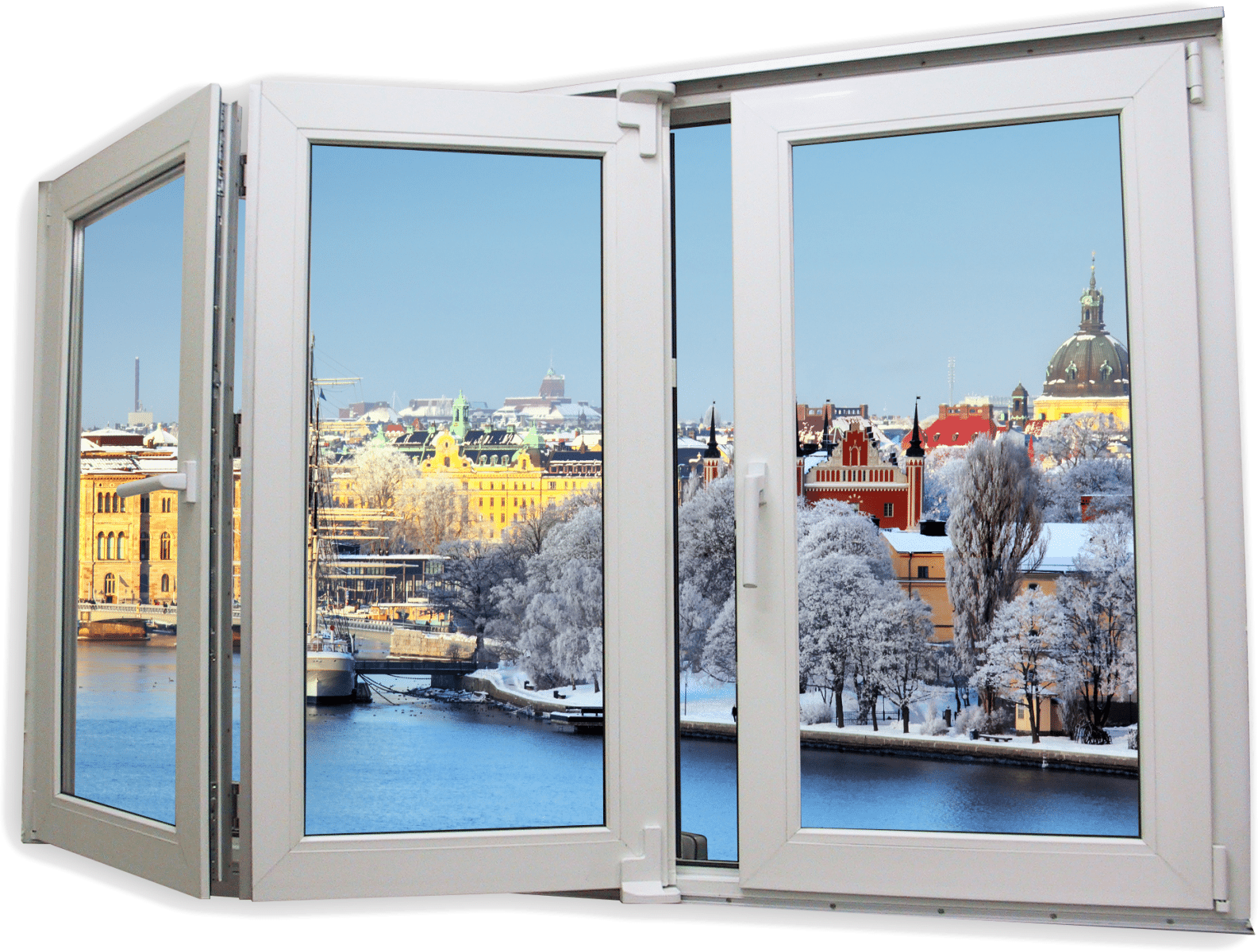

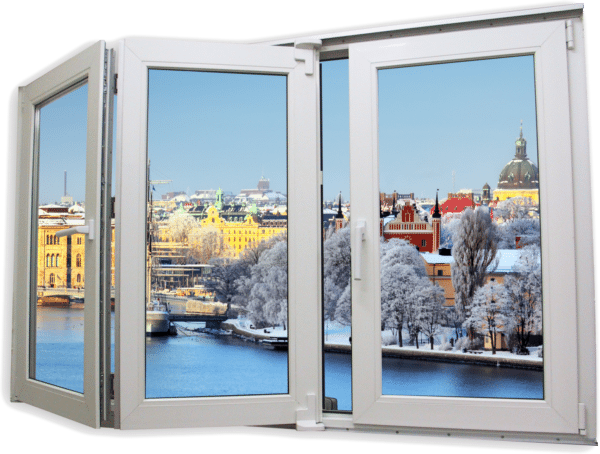

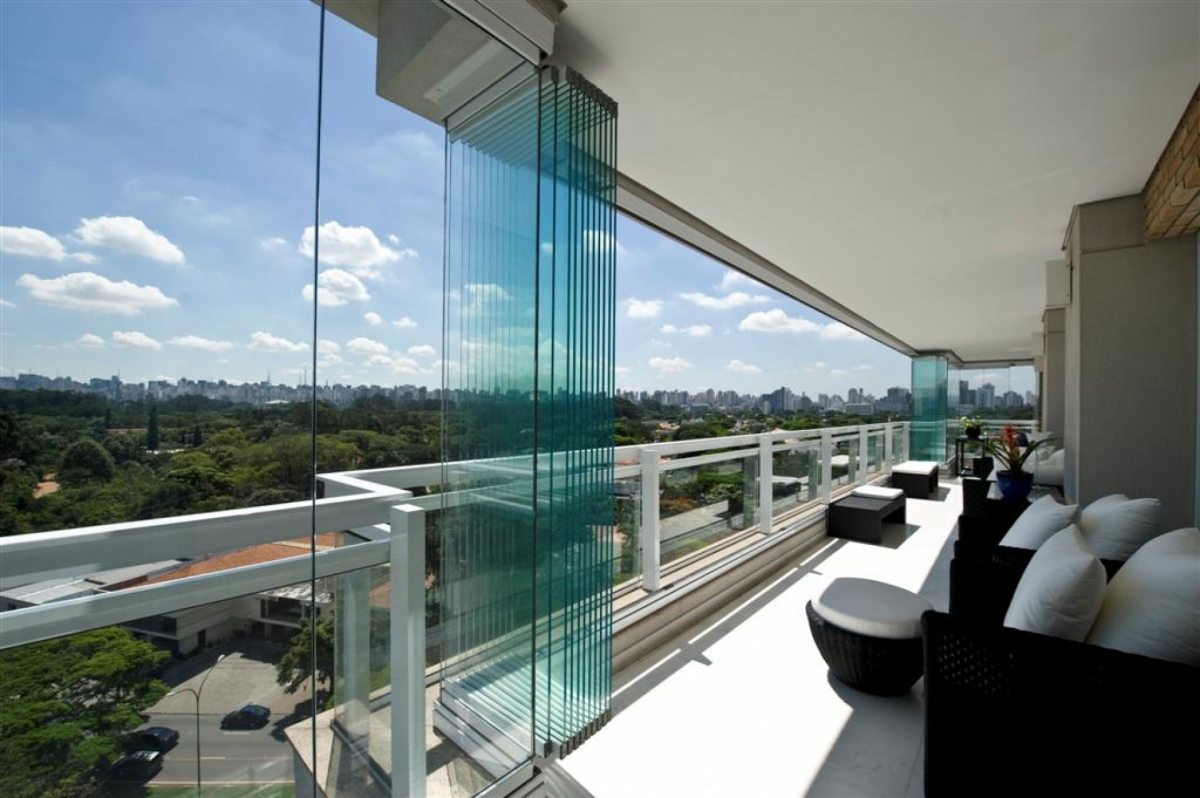

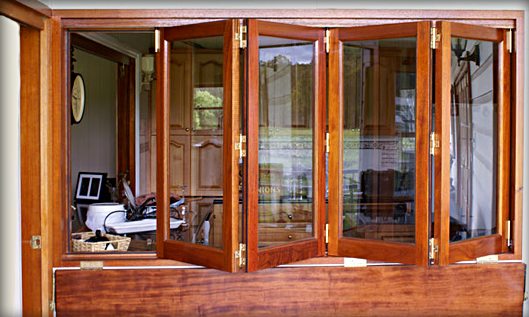

	Складные «гармошки». Самые сложные и дорогие: высокая цена обусловлена необходимостью использования специального фурнитурного комплекса, рассчитанного на высокие нагрузки. В закрытом положении такая фурнитура обеспечивает хороший прижим створок к раме по периметру. При открывании створки разблокируются, после чего складываются перпендикулярно окну. В результате проем открывается полностью, но для сложенных створок требуется дополнительное место.

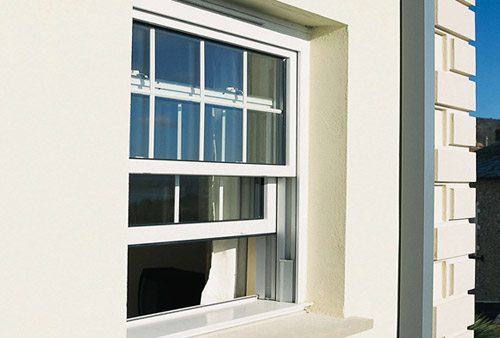

	Подъемные (вертикально — сдвижные). Используются при остеклении окон небольшого размера, причем в Европе и США — значительно чаще, чем у нас. Окно обычно состоит из двух частей: верхней — неподвижной, и нижней — открывающейся. При открывании нижняя часть сдвигается вверх параллельно неподвижной части и фиксируется в открытом положении.

Тип 1. Пластиковые окна

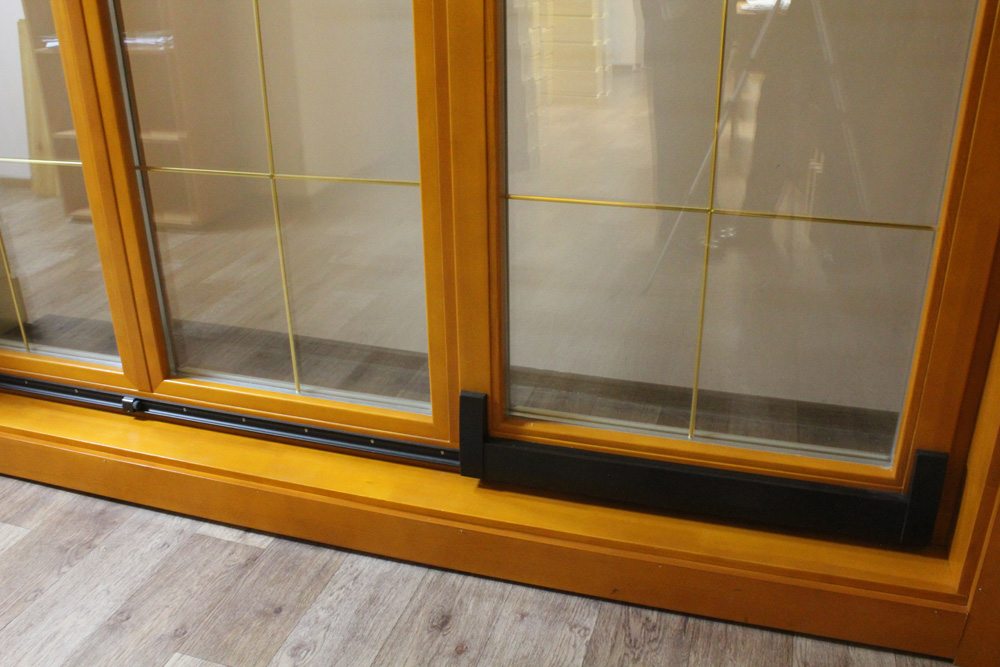

Для изготовления раздвижных систем используются разные материалы. Но все же дерево постепенно вытесняется с рынка: оно не обладает нужной жесткостью, и потому деревянная рама со временем деформируется. Для створок, движущихся параллельно раме, это неприемлемо: смещение даже на пару миллиметров может привести к перекосу и заклиниванию.

Вот почему сегодня при производстве раздвижек используют:

• ПВХ (поливинилхлорид) с металлическим армированием;
• алюминий.

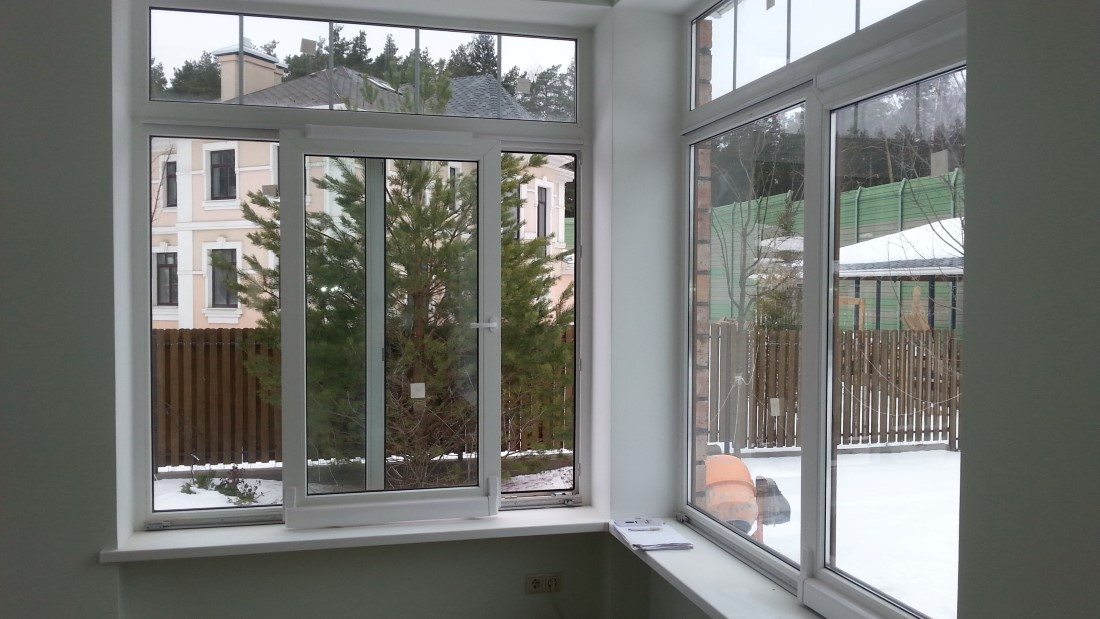

Раздвижные пластиковые окна используются в основном там, где нужно обеспечить максимальную герметичность и энергосбережение:

1. Армированный пластиковый профиль довольно тяжелый, потому управлять такими створками непросто — приходится прилагать усилия.
2. ПВХ достаточно пластичен, потому склонен к температурным деформациям. Так что просто изготовить рамы и створки с минимальными зазорами не получится — приходится использовать системы прижима.

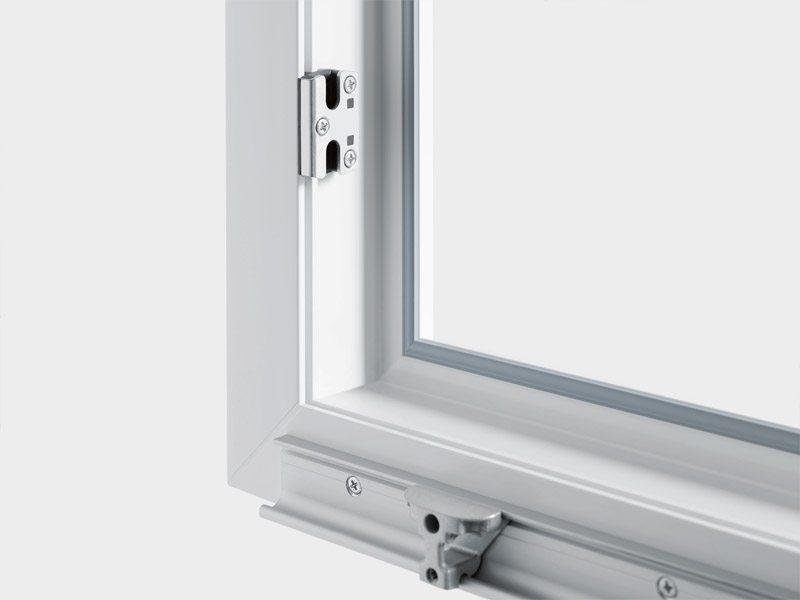

3. Конструкция профиля позволяет устанавливать разные фурнитурные системы, и чаще всего такие окна делают либо наклонно-сдвижными, либо складными.

И все же значительная масса ограничивает использование пластика в этом сегменте. Так что подобная продукция — это почти всегда штучный нестандартный вариант с ценой значительно выше среднего.

Тип 2. Алюминиевые системы

Раздвижки на основе алюминиевого профиля куда более популярны. Это объясняется такими особенностями:

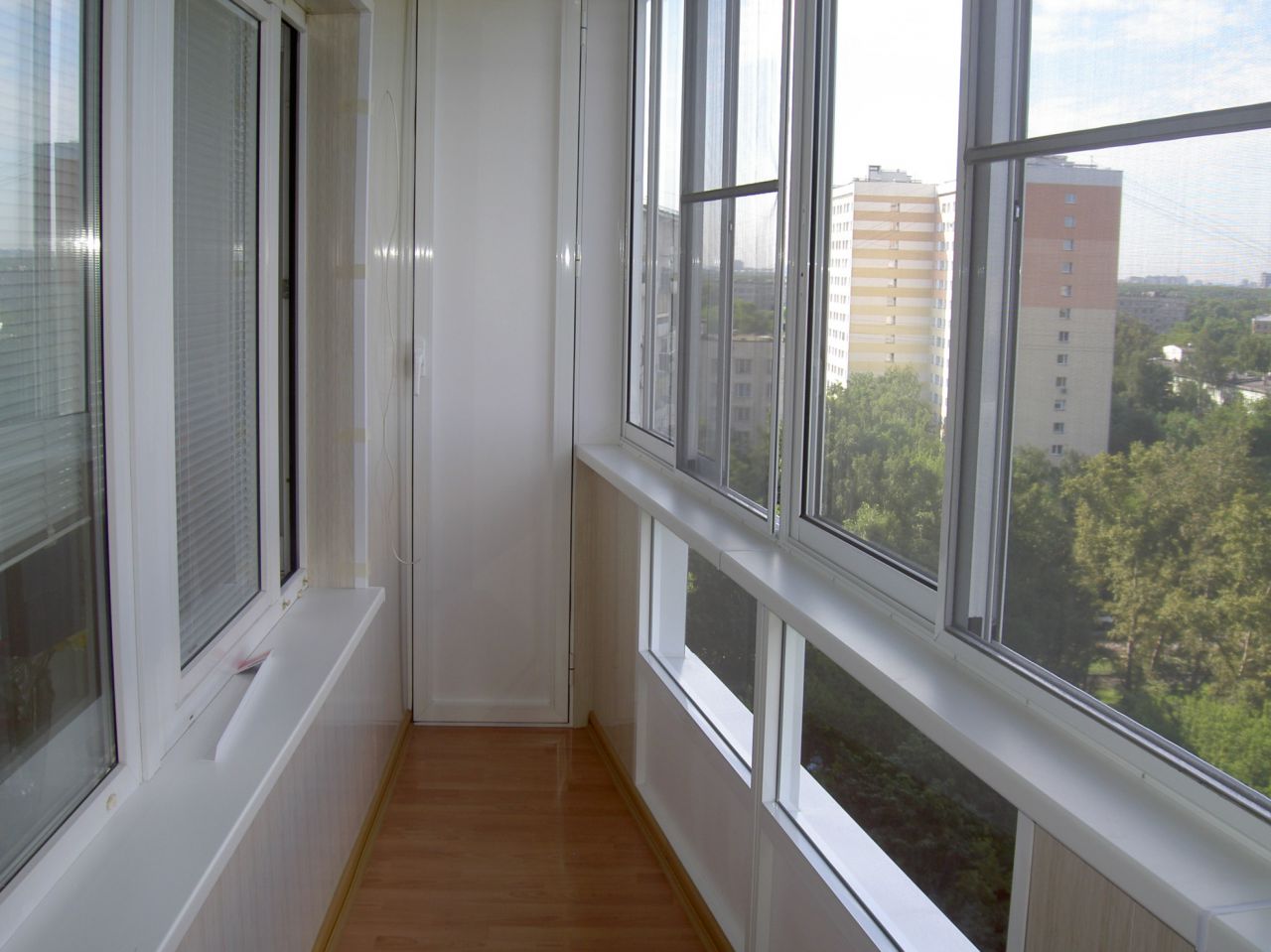

1. Малый вес. Алюминиевый профиль можно сделать очень легким при сохранении необходимой прочности. В результате для управления створкой не приходится прилагать усилия.

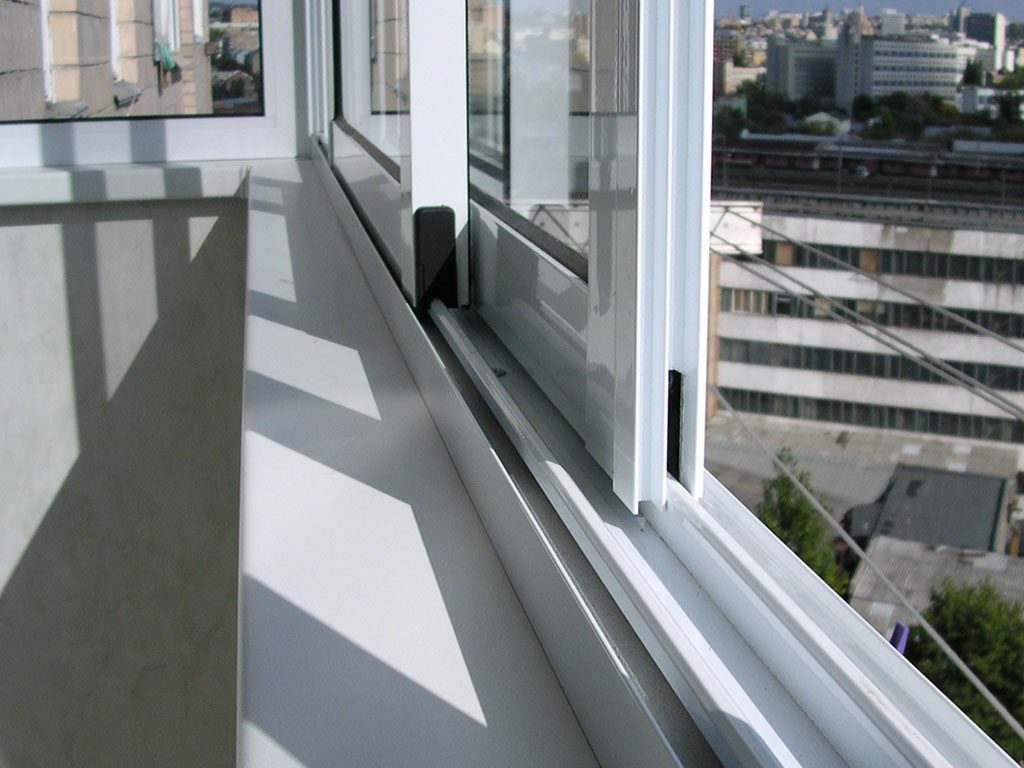

2. Незначительная температурная деформация. Створки из алюминия перекашиваются очень редко, что позволяет делать их с минимальными зазорами. В результате ситуации с затиранием и заклиниванием встречаются на порядок реже.

Это преимущество реализуется только при правильном монтаже с учетом особенностей алюминиевой конструкции.

3. Технологичность. Хорошие механические свойства алюминия позволяют делать из него конструкции больших размеров. Благодаря этому балконное остекление реже приходится собирать из нескольких фрагментов, жертвуя общей прочностью.

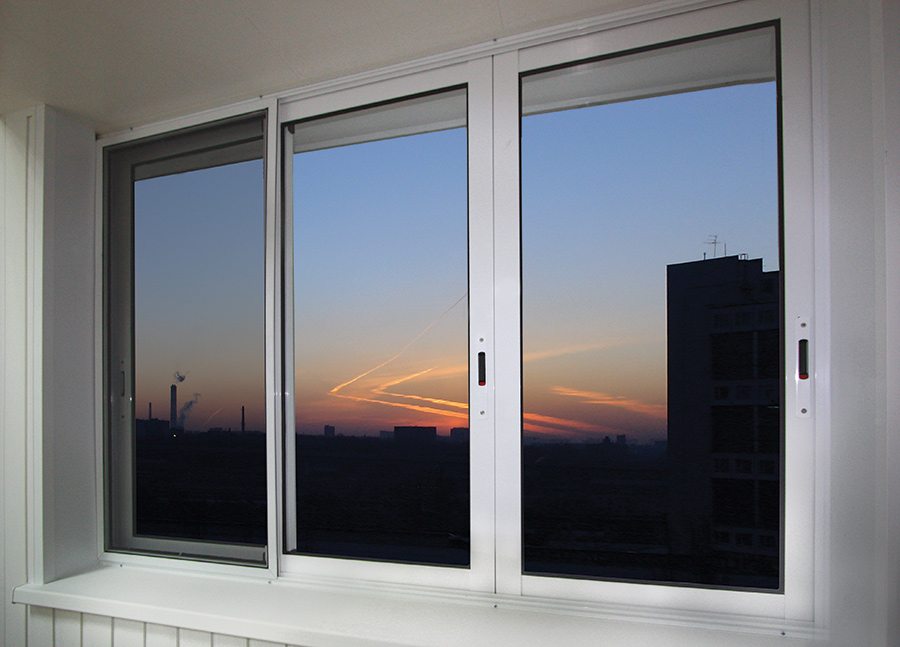

В результате параллельно-раздвижные алюминиевые окна уже достаточно давно заняли основную нишу в этом сегменте рынка. Так что если вам нужна легкая раздвижка без особых требований к герметичности и теплоизоляции — то выбирать стоит именно алюминий.

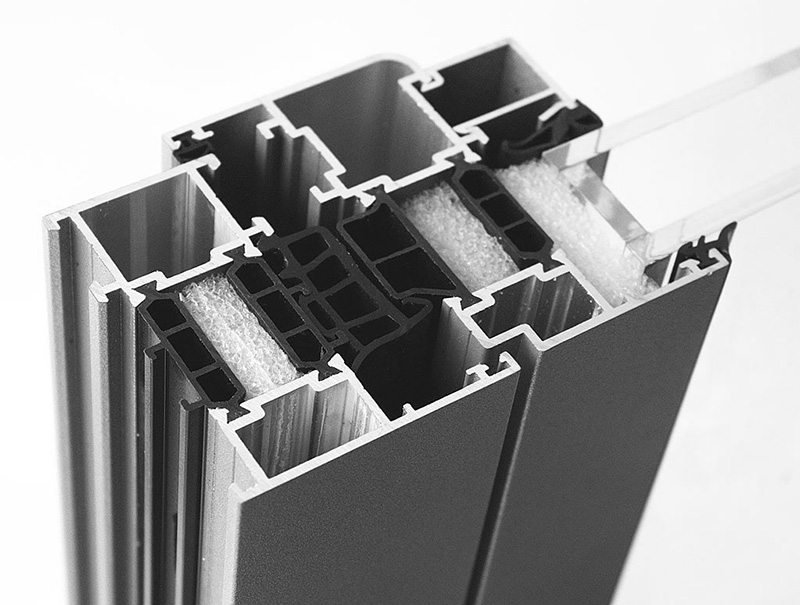

С другой стороны, так можно получить только холодное остекление: теплопроводность конструкции будет высокой и за счет материала рам, и за счёт невысокой плотности прижима по периметру. «Теплый» алюминий с полимерными вставками здесь использовать нерационально — по массе рама будет приближаться к пластиковой, а по теплотехническим характеристикам все равно уступит ПВХ.

Достоинства и недостатки «раздвижек»

И профессиональные «оконщики», и обычные владельцы относятся к раздвижным системам по-разному. Я тоже не могу оценить такие конструкции однозначно: есть у них как сильные, так и слабые стороны.

Плюсы:

1. Компактные размеры. Створки в таких окнах двигаются параллельно раме (а то и вообще внутри нее), потому возле окна можно размещать все, что угодно. Ни мебель, ни цветы на подоконнике, ни другие объекты не будут мешать открыванию.

2. Ветровая устойчивость. Это касается в первую очередь открытой створки, которая фиксируется не на петлях, а по всей длине в месте захода в профиль. Риск захлопывания или распахивания при проветривании отсутствует.

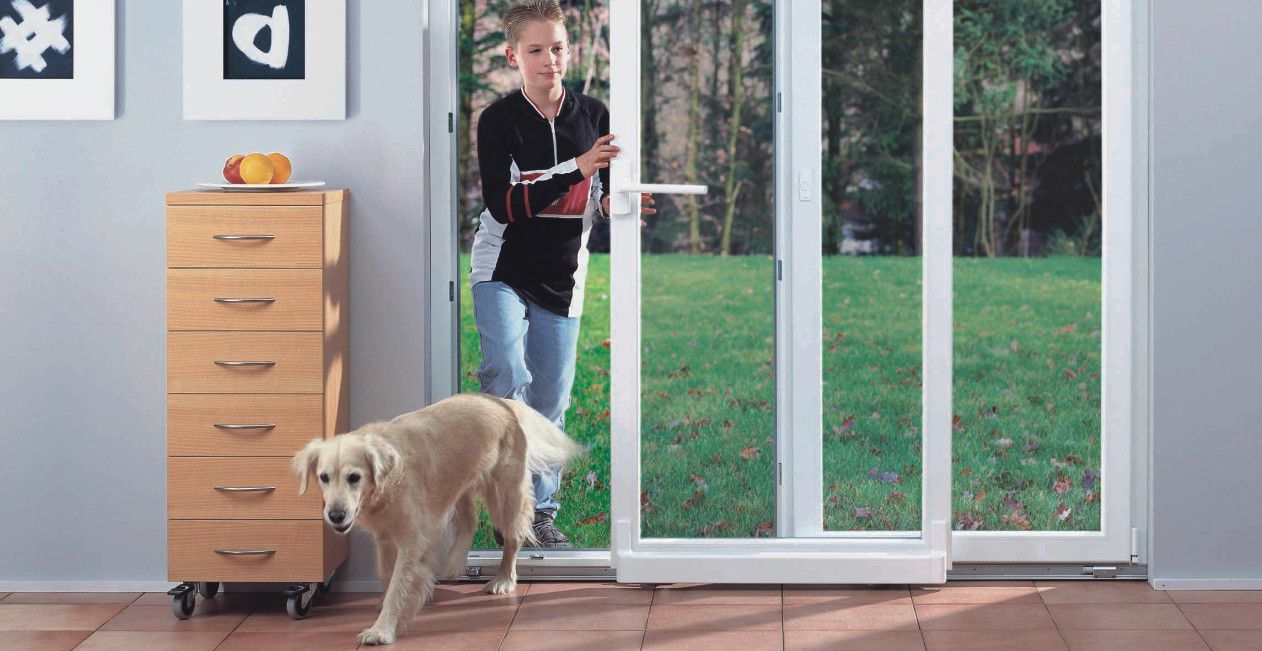

3. Легкость в управлении. Алюминиевые створки передвигаются практически без усилий, потому открыть окно может и ребенок, и пожилой человек.

Это, кстати, не всегда будет достоинством, потому блокиратор открывания поставить не помашет.

4. Эстетичный внешний вид. Смотрятся раздвижные конструкции не слишком богато, но аккуратно. Во всяком случае, в современные интерьеры они вписываются отлично.

Минусы:

1. Низкая герметичность. У простых раздвижек она почти отсутствует, у систем с прижимом ситуация лучше, но все равно распашным окнам они уступают. В результате по периметру окно продувается, и уплотнитель решает эту проблему только частично.

Результат уменьшения герметичности — повышенные теплопотери, проницаемость для пыли, низкое шумопоглощение.

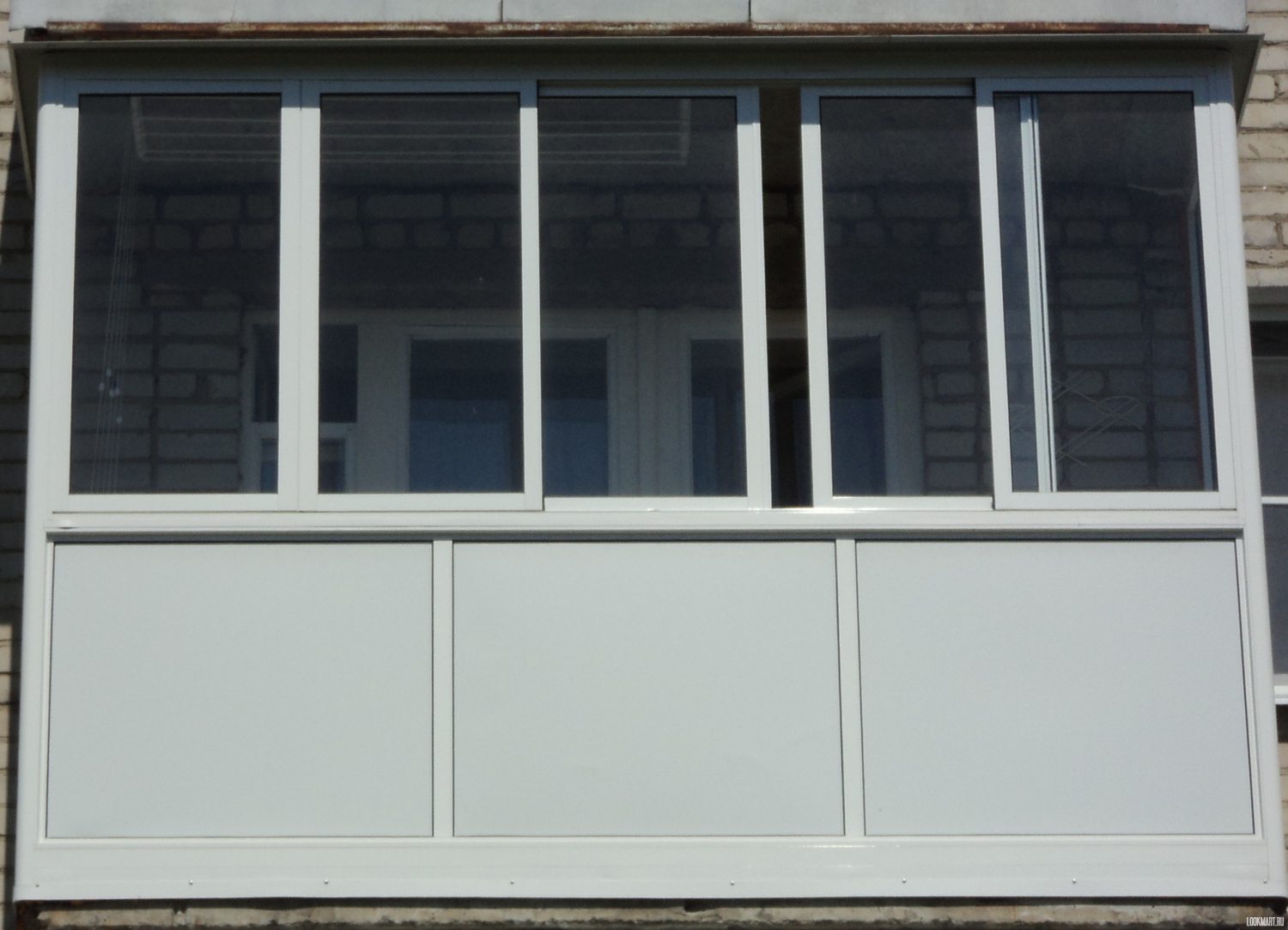

2. Низкая устойчивость к взлому. Отсутствие нормального прижима позволяет снять створку с направляющих при относительно небольших усилиях. Так что подобные окна — явно не для первых этажей и частного сектора.

3. Высокая сложность фурнитуры. Системы с прижимом более эффективны, но при этом куда более капризны — и гармошки, и наклонно-сдвижные механизмы требуют регулярного обслуживания и ухода.

Наконец, несколько слов о финансовой стороне вопроса:

1. Если мы берем самые простые окна из алюминия для балкона или лоджии, то сэкономить по сравнению с остеклением на основе ПВХ-профиля, скорее всего, получится.
2. Если же устанавливать более сложные конструкции, то их стоимость будет куда выше стандартных — в первую очередь из-за использования профилей повышенной прочности и сложной фурнитуры.

Алгоритм самостоятельного монтажа

Схема подготовки балкона или лоджии

Поставить оконную раздвижку своими руками — достаточно сложная, хоть и посильная, задача. Основной проблемой здесь будет нижнее основание: конструкцию нудно ставить на ровную и прочную опору, а с этим у многих балконов серьезные проблемы.

Справиться с задачей можно несколькими способами, но с моей точки зрения лучший — установить дополнительную опорную стенку из пористых пазо-гребневых блоков. Так мы получим не только идеально ровную плоскость для раздвижки, но и обеспечим дополнительную теплоизоляцию.

Краткая инструкция по выполнению подготовительных работ:

Иллюстрация	Этап подготовки

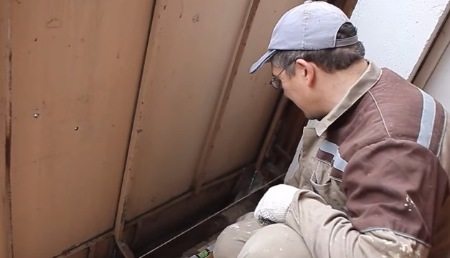

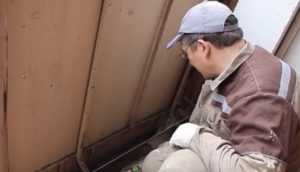

	Очистка лоджии. Удаляем всю старую отделку, в том числе внутреннюю обшивку ограждения. Щели и трещины изнутри заделываем герметиком, снаружи перекрываем нащельниками.
	Разметка под монтаж опорной конструкции. Уровнем, отвесом и линейкой промеряем проем лоджии. На стены и пол наносим разметку, по которой будем возводить опорную стенку из пенобетонных блоков. Разметка должна быть идеально выверена в трех плоскостях, поскольку от этого зависит, насколько ровно будет стоять каркас раздвижной системы.

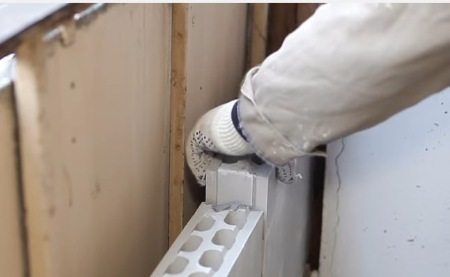

	Возведение опоры. Используя клеевой состав на цементной основе, кладем опорную стенку из пенобетонных блоков. Швы между деталями делаем максимально тонкими: вместе с конструкцией замков это исключит риск продувания.

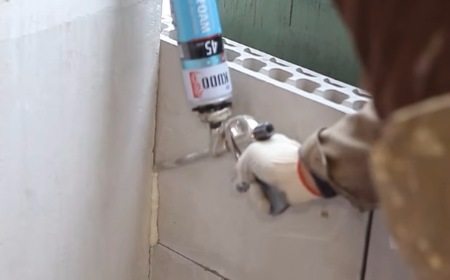

	Герметизация. Все щели между опорной конструкцией и боковыми стенами лоджии заполняем саморасширяющейся монтажной пеной. Параллельно на этом же этапе можно выполнить гидроизоляцию основания, заведя ее на нижнюю часть кладки из пенобетона.

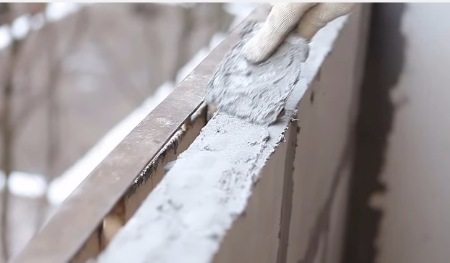

	Формирование верхней кромки. Сверху укладываем на опорную конструкцию слой цементного раствора и тщательно выравниваем его. После высыхания он как раз и будет выступать в качестве опоры для рамы раздвижной системы.

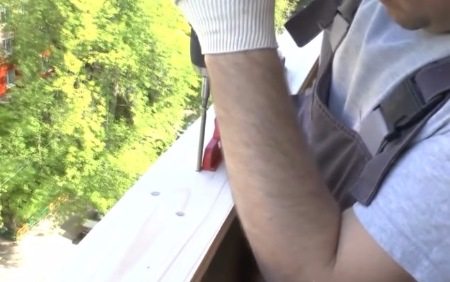

	Установка деревянного бруса. Для повышения надежности поверх цементного слоя можно закрепить деревянный брусок. Он удобен еще и тем, что к нему можно фиксировать профиль с помощью самонарезающих винтов, без предварительного сверления и установки анкеров.

Естественно, постройка дополнительной опоры совсем не обязательно. Так, если у вас есть прочный и ровный бетонный парапет, то ставить остекление можно прямо на него.

Установка системы в проем

После того как лоджия будет подготовлена, можно будет приступать к установке раздвижной конструкции.

Алгоритм монтажа:

Иллюстрация	Этап подготовки

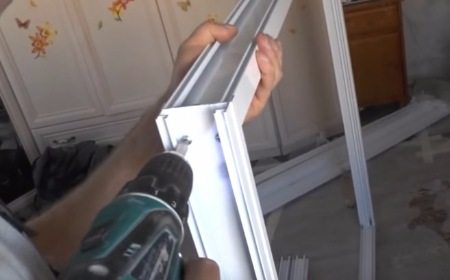

	Сборка рамы. Раздвижная конструкция может поставляться с завода как в собранном виде, так и в виде отдельных профилей. Во втором случае на торцы рамного профиля ставим заглушки, после чего собираем конструкцию, используя для соединения саморезы по металлу с буром. При сборке строго контролируем перпендикулярность сторон рамы.

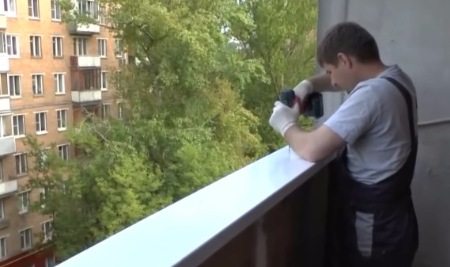

	Установка подоконника. Если конструкция профиля это предусматривает, то на основании закрепляем подоконную доску. Некоторые системы монтируются иначе: в этом случае нужно вначале установить раму, и только потом закрепить подоконник, заведя его под выступ на лицевой стороне профиля.

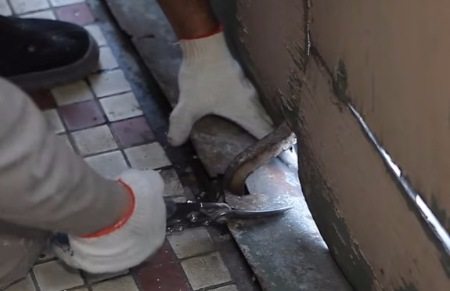

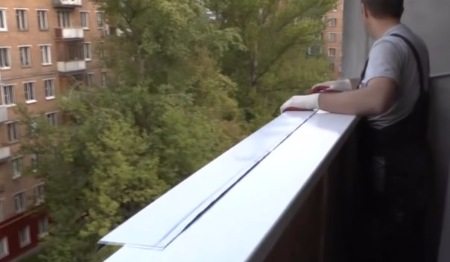

	Монтаж водоотливной планки. Водоотлив из оцинкованного металла закрепляем с наружной стороны балкона. Под отлив можно уложить слой пористого материала (уплотнительная лента, поролон) — так он не будет дребезжать при сильном ветре.

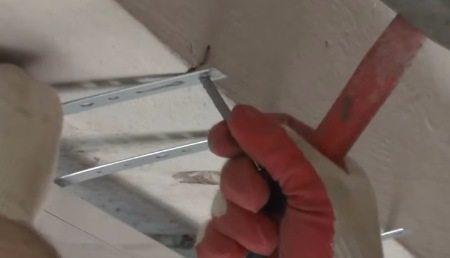

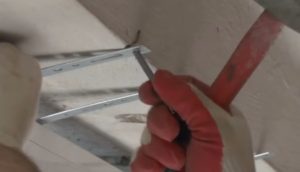

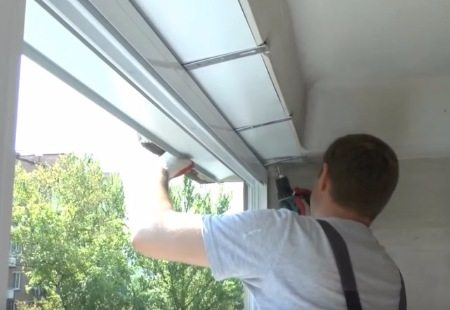

	Закрепление монтажных пластин. На верхней части рамы и по бокам устанавливаем монтажные пластины из оцинкованной стали толщиной около 1–1,5 мм. Шаг установки – от 500 до 700 мм. Крепления защелкиваем на выступах профиля, после чего фиксируем пластину саморезом.

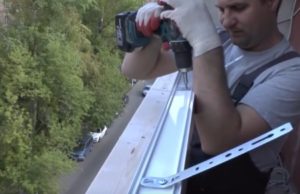

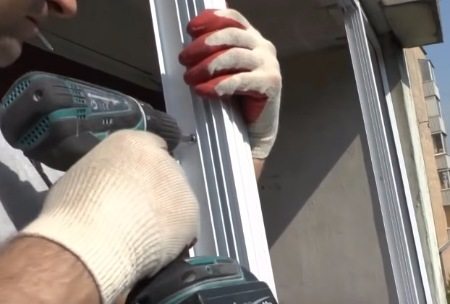

	Установка и фиксация рамы. Раму поднимаем на ограждение лоджии, выравниваем и закрепляем. Для крепления нижней части обычно используют саморезы 6–8 мм в диаметре. Длину крепления подбирают с таким расчётом, чтобы заглубление в несущую часть составляло не менее 50 мм. Монтажные пластины фиксируем пластиковыми дюбелям для экспресс-монтажа.
	Соединение отдельных рам. При сборке балконного остекления из нескольких конструкций соединяем их между собой, стягивая саморезами с двух сторон. Для повышения прочности соединения между рамами иногда устанавливается дополнительный профиль с двухсторонними защелками.
	Монтаж козырька. Козырек, призванный защищать остекление от осадков, заводим под монтажные пластины в верхней части конструкции. Выравниваем козырек по уровню и фиксируем его саморезами через отверстия в монтажных пластинах.

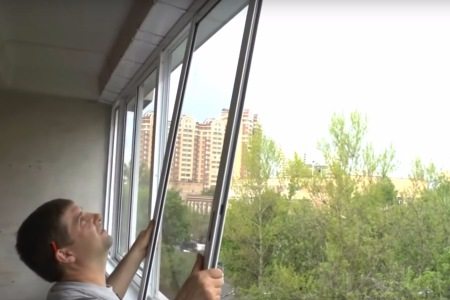

	Установка створок. Створки поднимаем и устанавливаем в закреплённую раму. Для этого верхнюю часть створки заводим в паз, максимально приподнимаем, после чего ставим нижнюю часть на направляющие.

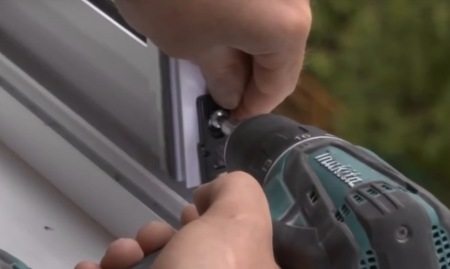

	Монтаж ограничителей. На торцы подвижных створок устанавливаем ограничители, которые будут защищать их от повреждений при резком открывании. Фиксируем ограничители саморезами с буром.

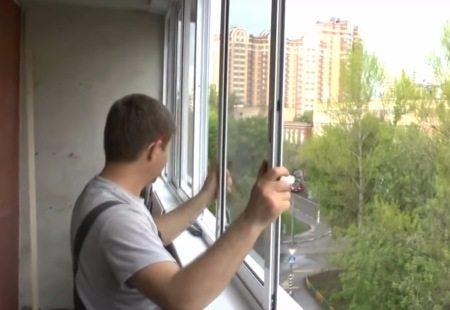

	Проверка системы. Проверяем, насколько легко створки ходят по направляющим, при необходимости устраняя перекосы. Также на этом этапе нужно проверить функционирование защелок, удерживающих створки в открытом/закрытом положении.

Эта схема применима и для других типов раздвижек, но чем сложнее фурнитура — тем выше риск ошибки. Вот почему, например, складную систему я бы не советовал ставить самостоятельно — это как раз тот случай, когда стоит обратиться к профессионалам.

Заключение

Поставить несложные раздвижные окна на балкон вполне реально и своими силами. В этом вам помогут рекомендации в тексте и на видео в этой статье. Конечно, тонкостей и нюансов в процессе монтажа достаточно, но в сложной ситуации вы всегда можете проконсультироваться со специалистами в комментариях.
