Фурнитура для пластиковых окон: изучаем 3 основные «мускулы окна»,  регулируем, смазываем

Фурнитура для пластиковых окон — это не только ручка и петли, как может показаться на первый взгляд. Даже самое простое окно скрывает внутри сложный механизм, отвечающий за прижим створки к раме, открывание в разных режимах, проветривание и выполнение еще целого ряда функций. Вот мы и разберемся, что это за механизм, из каких элементов он состоит, и как его обслуживать для максимально эффективной работы.

Изучаем «мускулы окна»

Урок 1. Основные элементы

Практически любая фурнитура для окон ПВХ, отвечающая за приведение створки в движение (не зря ее образно называют «мышцами окна»), создается по единой схеме. Все компоненты можно условно разделить на две группы — основные и дополнительные.

Основная часть фурнитуры обеспечивает:

• прижим створки к раме в нескольких точках;
• блокировку открытия створки с наружной стороны;
• открытие створки в поворотном положении;
• открытие створки в откидном положении.

Иногда откидной элемент в конструкцию не включают. Это удешевляет и упрощает фурнитурный комплекс, но снижает функциональность окна — на проветривание его теперь не поставишь.

Перечень основных элементов фурнитуры:

Иллюстрация	Элемент

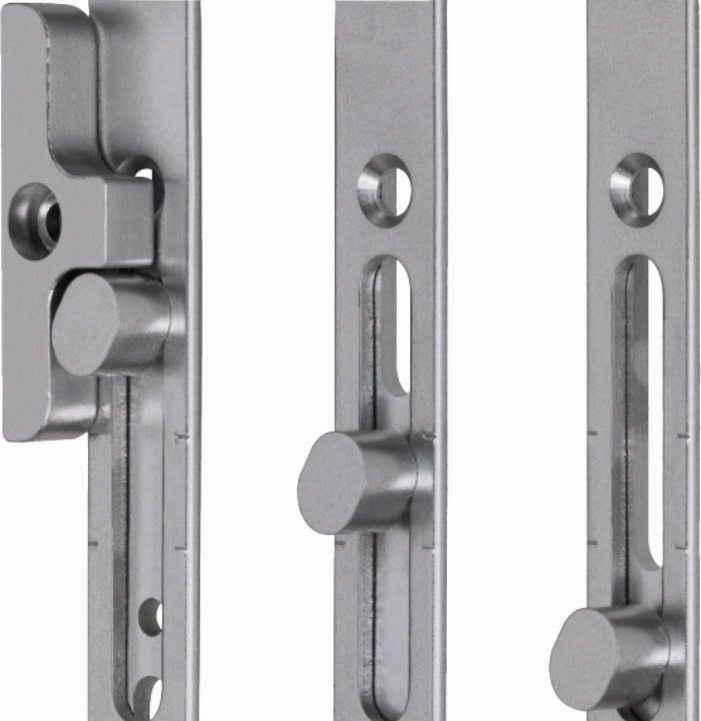

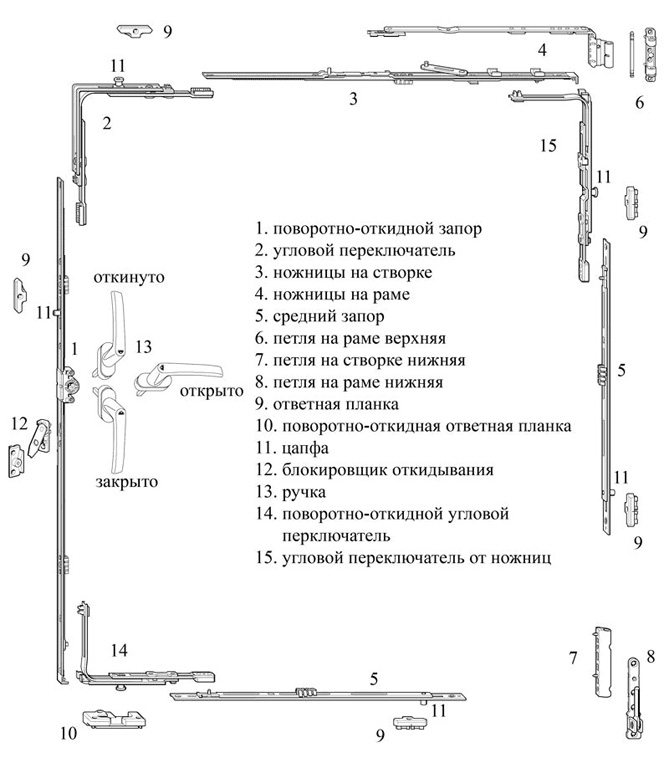

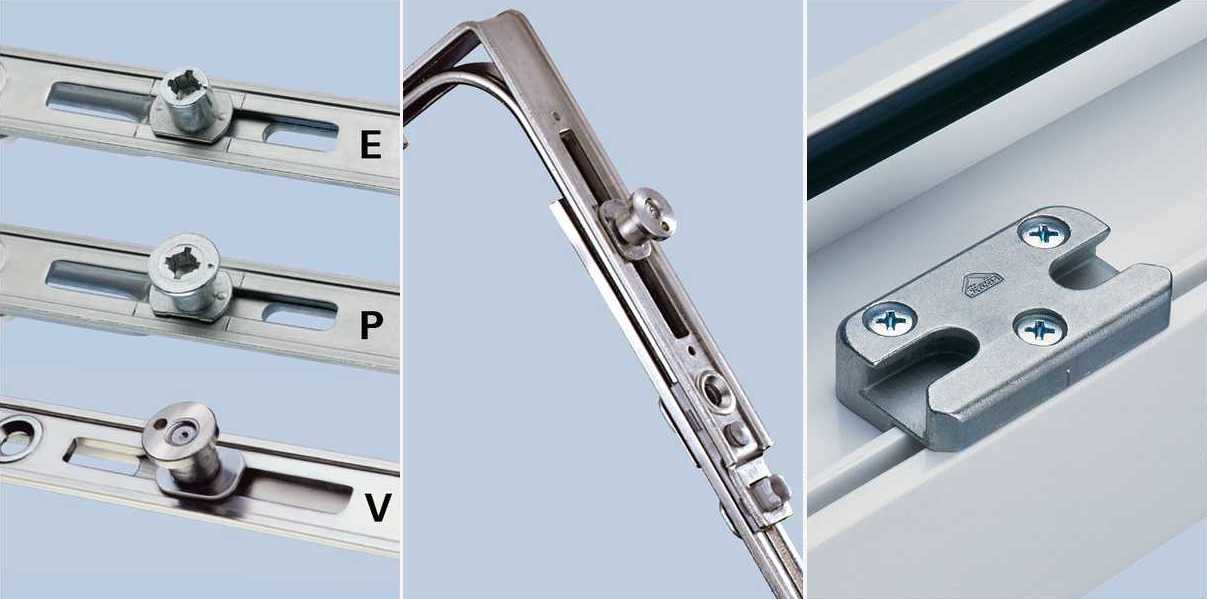

	Обвязка створки с запорами. Система представляет собой комплекс механизмов, который приводится в движение поворотом ручки. Пластинчатые рычаги по периметру приводят в движение заторные цапфы (цилиндры), которые при закрывании заходят на ответные планки, установленные на раме. Фурнитурные системы с повышенной защитой от взлома комплектуются цапфами сложной формы (не цилиндры, а крючки или грибки), а также более надежными ответными планками.
	Центральный привод и оконная ручка. Элемент, обеспечивающий управление запорной частью фурнитуры. В приводе делают квадратное гнездо, в которое вставляется штифт ручки. Ручка может быть как односторонней, так и двухсторонней. При ее повороте приводятся в движение запорные цапфы и другие элементы (блокираторы, проветриватели и т. д.).

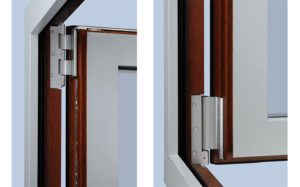

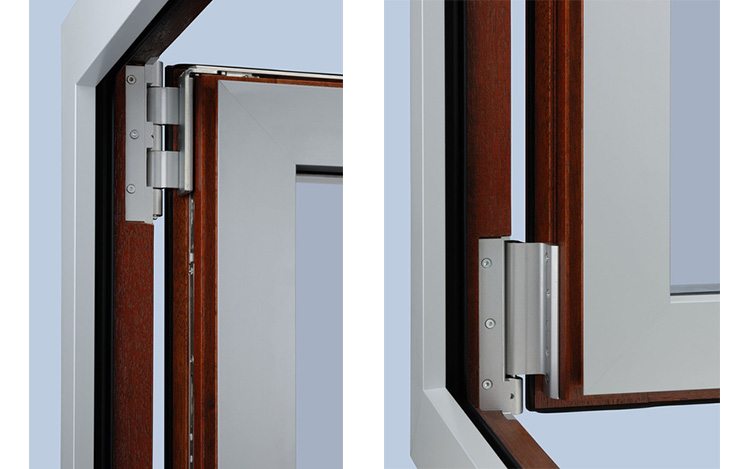

	Петли. Размещаются сбоку створки, обеспечивают ее движение относительно рамы. На петли обычно приходится основная нагрузка, потому их закрепляют в профиле и армирующем корпусе с использованием надежного крепежа. На петлях располагаются элементы регулировки фурнитуры. Они представляют собой винты, вращение которых дает возможность сместить створку на несколько миллиметров для устранения прекоса. Также может использоваться скрытая петля. Она располагается в зазоре между рамой и створкой и отличается сложностью конструкции. Скрытые петли не видны при закрытом окне, потому их выбирают в основном из дизайнерских соображений.

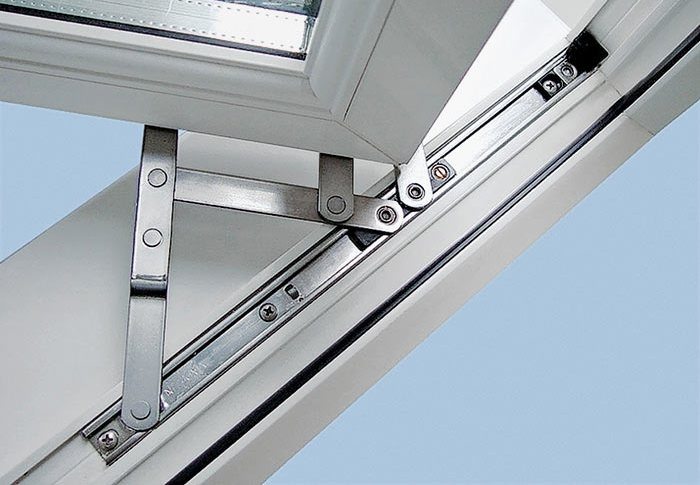

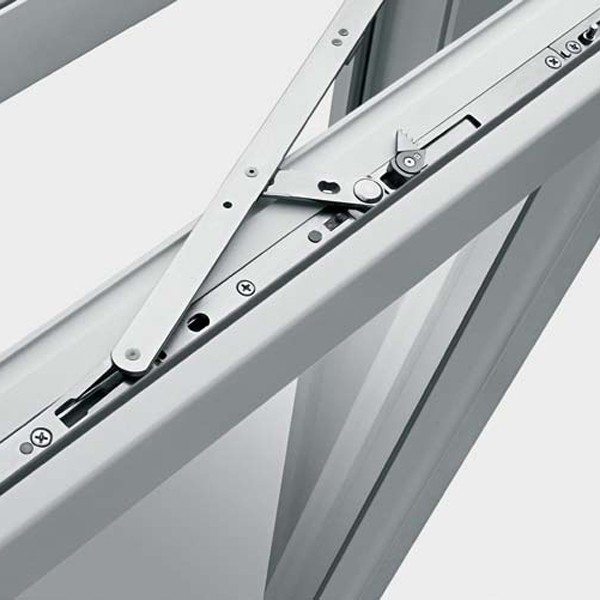

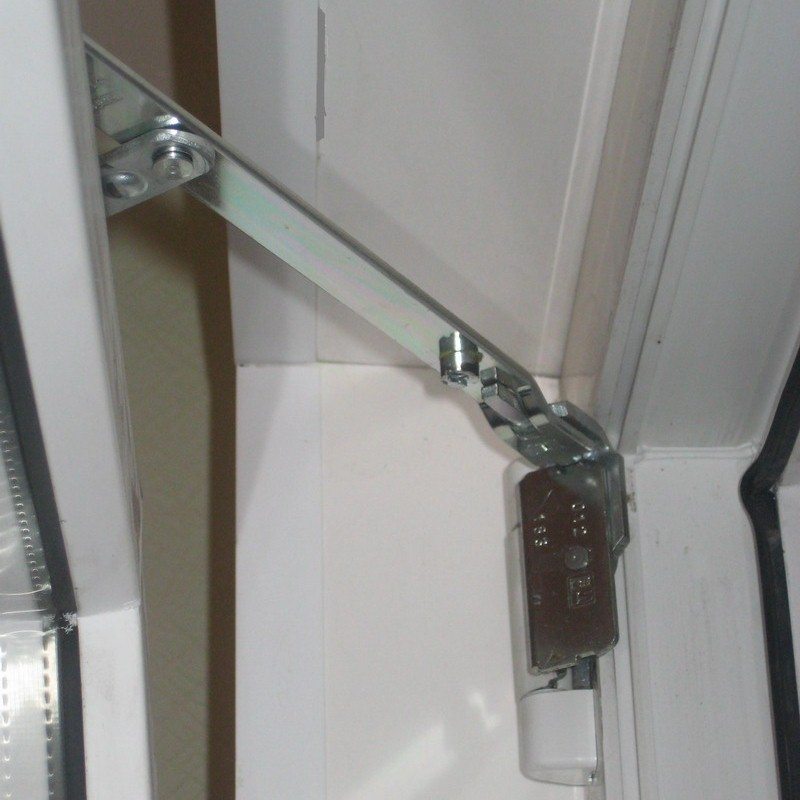

	Передачи. Элементы, которые передают усилие от центрального замка к другим частям фурнитуры. Главные: ножницы — в верхней части обвязки; угловая передача — в нижней части обвязки.

Урок 2. Дополнительные элементы

Механизм для окон ПВХ может включать не только основные, но и дополнительные элементы фурнитуры. Обычно наличие таких элементов позволяет открывать створку в разных режимах для проветривания, или же повышает комфорт использования системы в целом.

Чаще всего встречаются такие типы дополнительных элементов:

Иллюстрация	Элемент

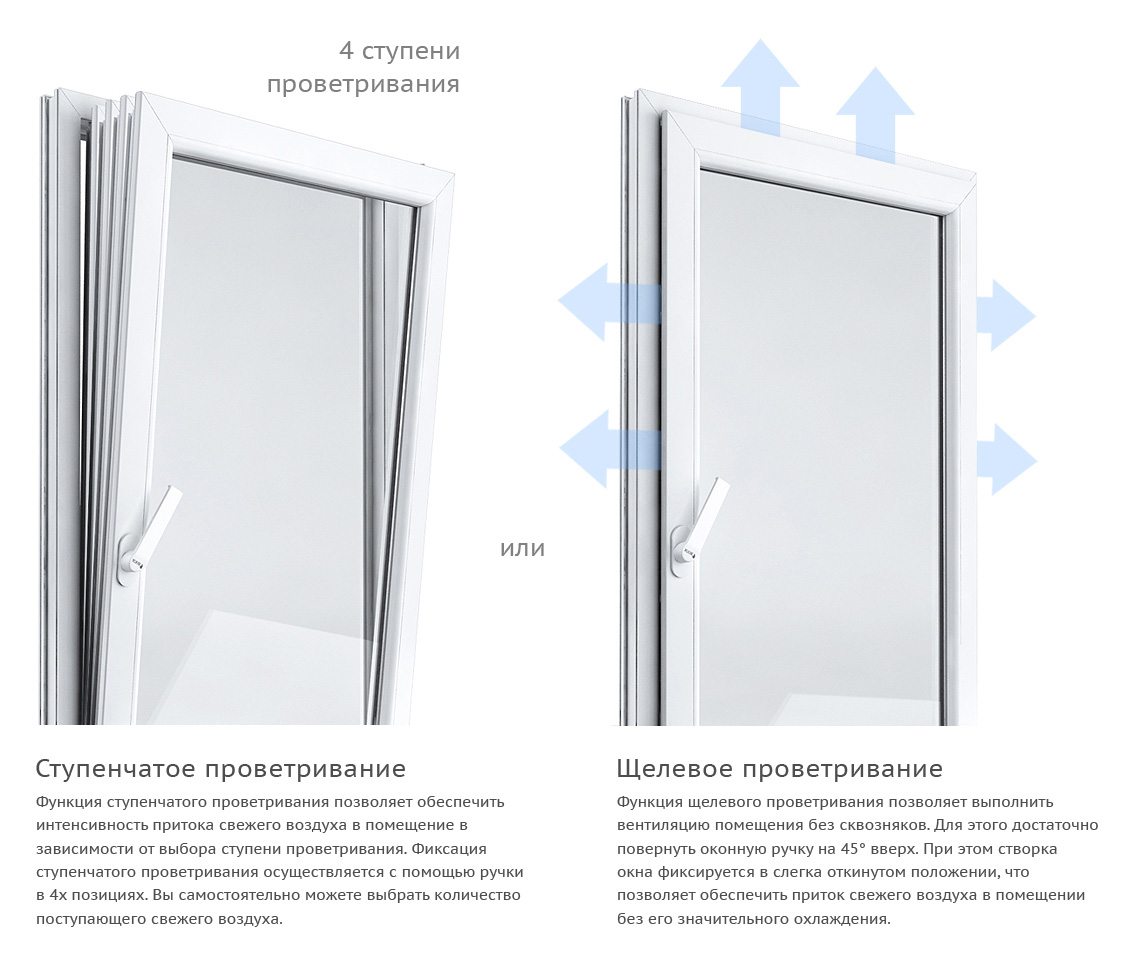

	Ступенчатое проветривание. Деталь с зубчатой частью, которая встраивается в фурнитуру. Каждый зуб на элементе соответствует определенному положению створки, потому, поворачивая ручку, мы можем сами выбирать интенсивность проветривания.
	Микропроветривание. Похожий элемент, но с меньшим функционалом: установка такой детали добавляет всего одно дополнительное положение для проветривания. При повороте ручки на 45° створка открывается на несколько миллиметров по периметру, впуская небольшое количество воздуха. Этот режим удобно использовать в зимнее время, чтобы не переохлаждать помещение.

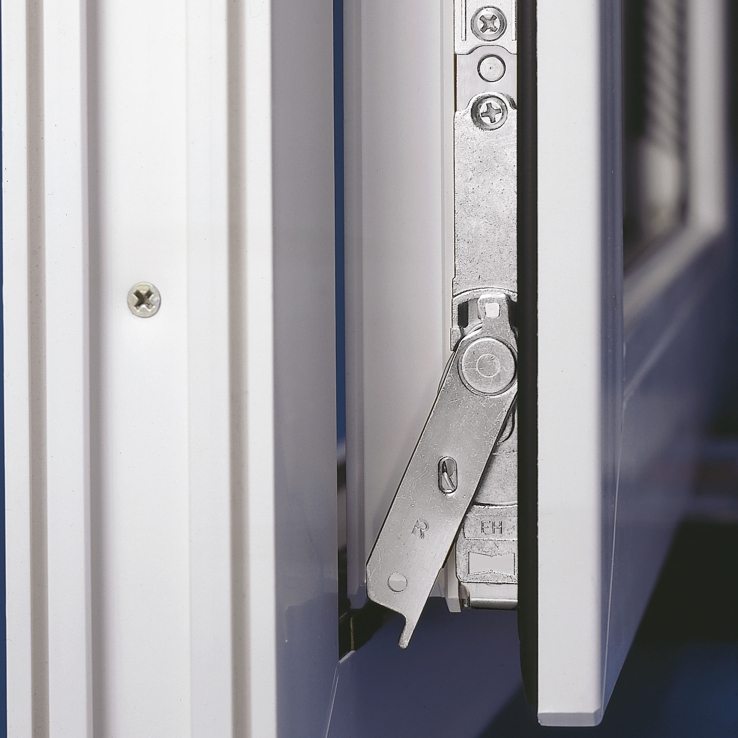

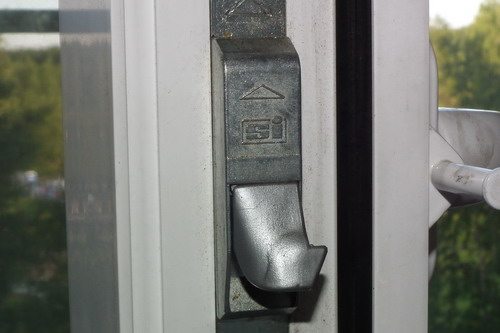

	Блокиратор ошибочного открывания. Полезная деталь в первую очередь для балконной двери. В активном состоянии не дает одновременно открыть окно в поворотном и откидном положении. При отсутствии блокиратора есть риск выпадения створки из рамы с зависанием на одной петле.
	Микролифт. Ставится в нижней части створки либо напротив ручки. При закрывании приподнимает конструкцию, облегчая запирание фурнитурного комплекса. Кроме того, при наличии микролифта створка не провисает под собственным весом, а значит, реже требует регулировки.
	Ограничитель/фиксатор поворота створки. Ставится в нижней части окна, удерживает открытую в поворотном положении створку от распахивания или захлопывания при порывах ветра. Ограничитель только блокирует движение конструкции, а фиксатор позволяет закрепить створку под любым углом.

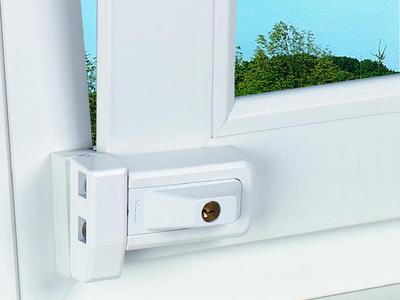

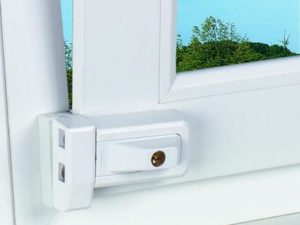

	Детский замок безопасности. Ставится в нижней части окна, блокирует поворотное открывание створки (исключение риска падения из окна). При этом конструкция замка позволяет свободно проветривать помещение даже когда он будет закрыт.

Естественно, этот перечень не полон — для расширения функционала конструкции могут использоваться и другие механизмы. Но и этих деталей будет достаточно, чтобы сделать использование вашего ПВХ-окна безопасным и максимально комфортным.

Урок 3. Как выбрать качественную фурнитуру?

Качественная фурнитура — залог того, что окно будет открываться легко, закрываться надежно и не потребует регулировки в течение минимум нескольких лет. Но вот как отличить качественные изделия от тех, которые выйдут из строя раньше срока?

Я бы выделил такие параметры для подбора надежного механизма:

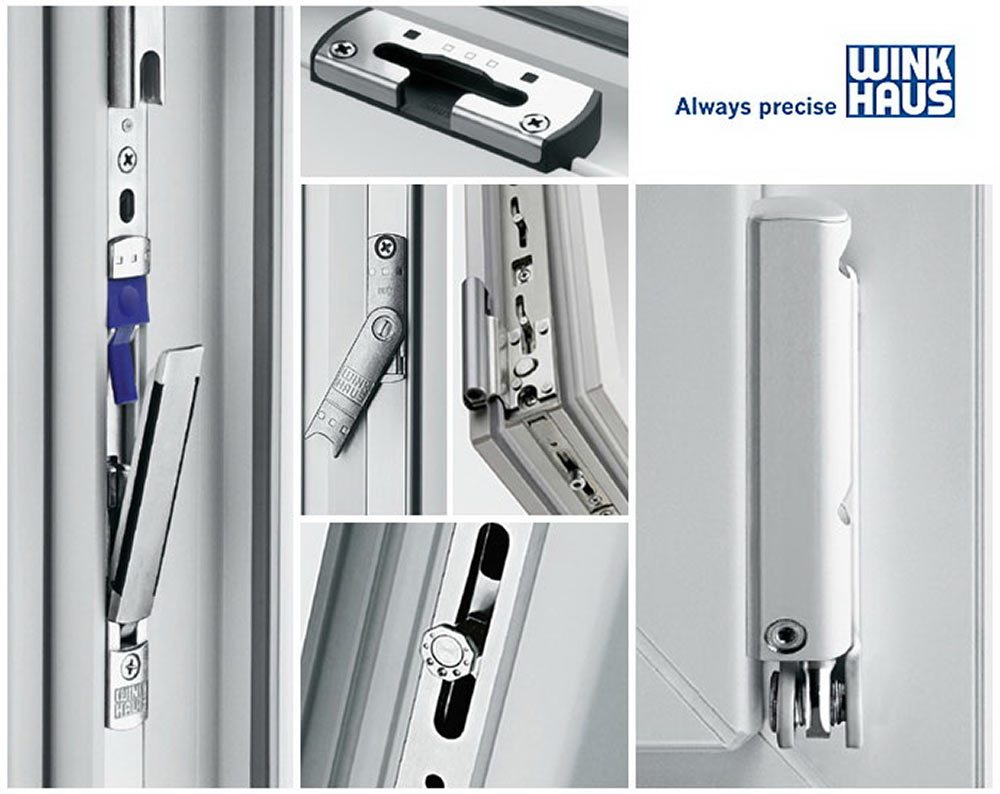

1. Производитель. Как ни странно, но здесь бренд почти всегда может считаться гарантией определенного качества. Фурнитура Roto, Maco, Siegenia aubi, WinkHaus — вот, пожалуй, «четыре кита», на которых стоит рынок. Такие марки как Vorne, GU, Axor, Geviss и некоторые другие тоже хороши, но по субъективному впечатлению все же уступают грандам. Безымянная Турция и безымянный Китай — это экономия на качестве и комфорте.

Хороший фурнитурный механизм не может стоить дешево. В идеале цена фурнитуры — это примерно 10–15% от всей стоимости окна. Если соотношение будет ниже, есть риск, что механизм просто «не вытянет» нагрузок и раньше времени выйдет из строя.

2. Грузоподъемность. Для обычного окна хватит около 100 кг на петлю, для широких створок, многокамерных стеклопакетов и тяжелого профиля минимум составит 130 кг на петлю. Почти все производители это обеспечивают, так что с верхней или нижней петлей проблемы возникают только при серьезном перегрузе.

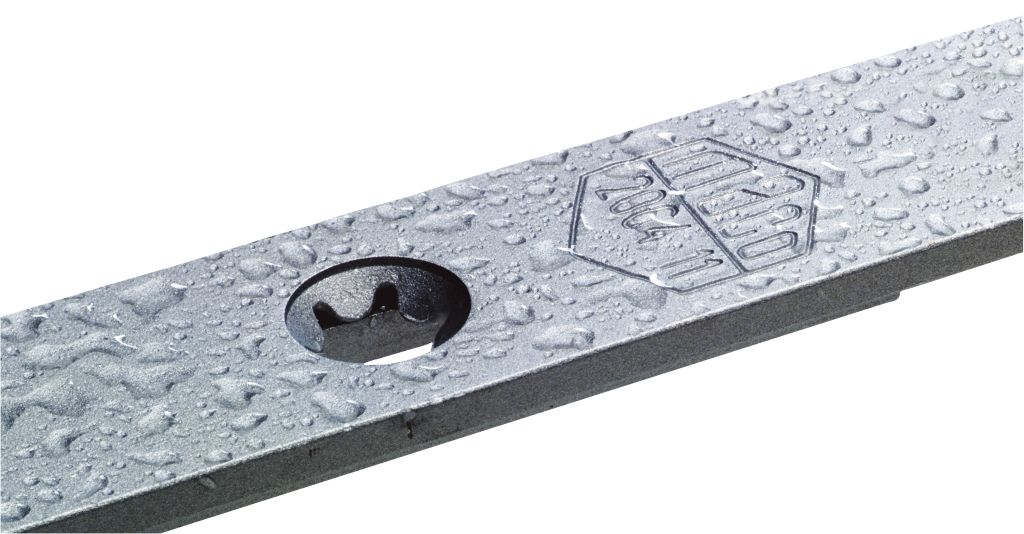

3. Противокоррозионное покрытие. Крайне желательно приобретать изделия с многослойной защитой от ржавчины из хромо-никелевого состава. Чем выше заявленный производителем срок защиты — тем лучше.

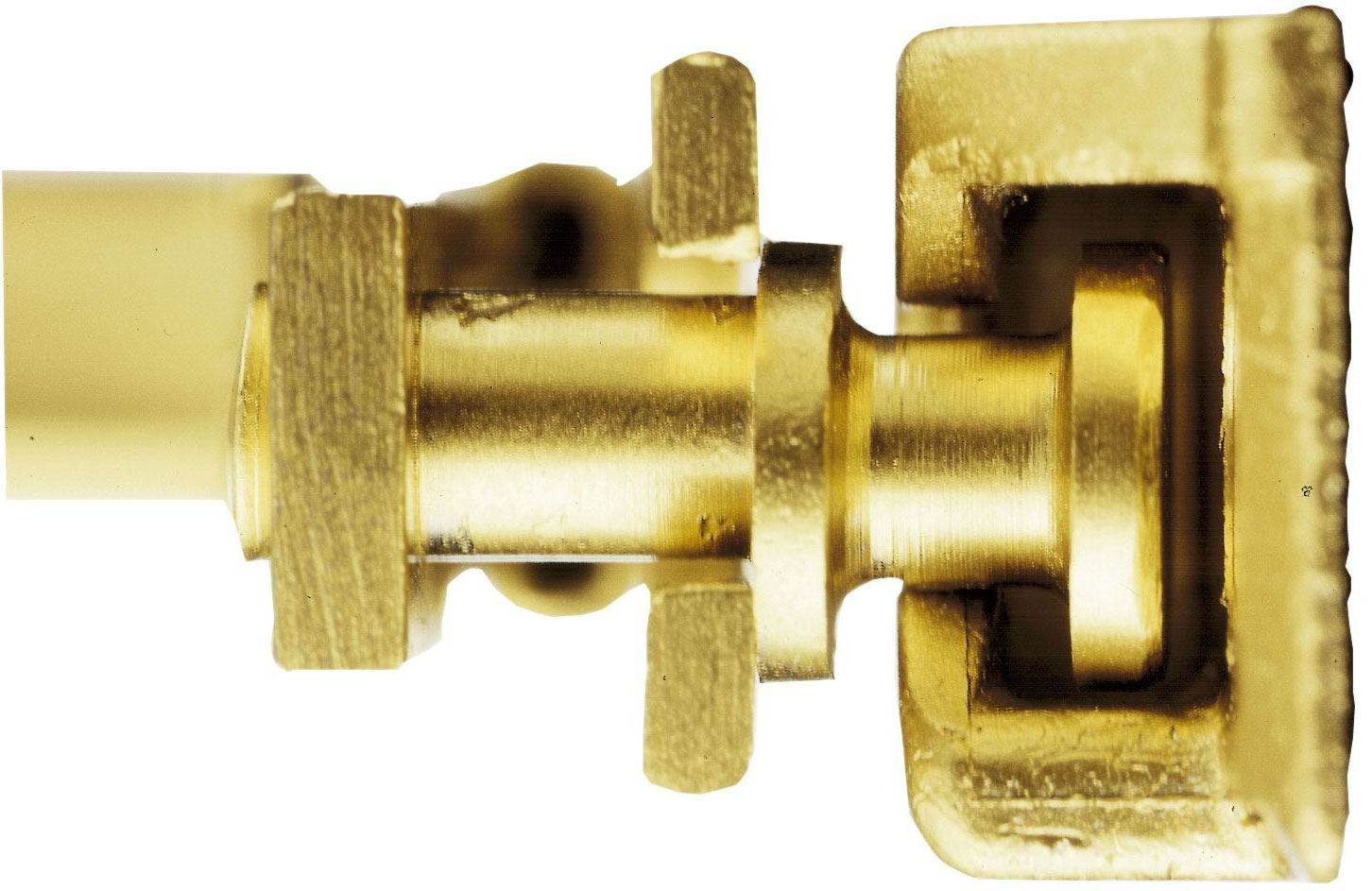

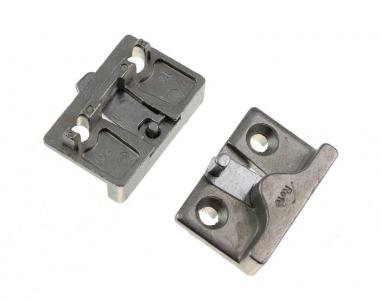

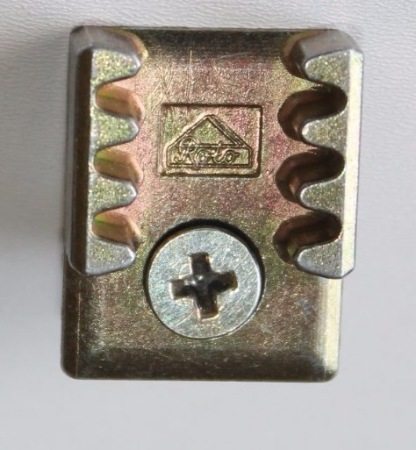

4. Стойкость к взлому. Стандартные запоры позволяют относительно легко «отжать» створку от рамы снаружи, получив доступ к замку. Вот почему для частного сектора, первых и последних этажей лучше приобрести противовзломную фурнитуру. Она обычно включает грибовидные или крючкообразные цапфы, усиленные ответные планки-зацепы и внутренние пластины, предотвращающие высверливание замка.

Работаем с оконными механизмами

Основы регулировки

Оконная фурнитура не только обеспечивает открывание и закрывание створки. Она еще и позволяет регулировать ее положение за счет вращения винтов на петлях и изменения положения других элементов.

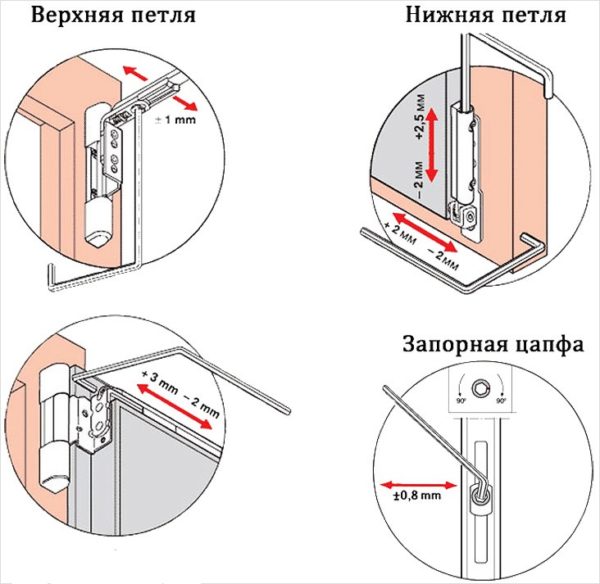

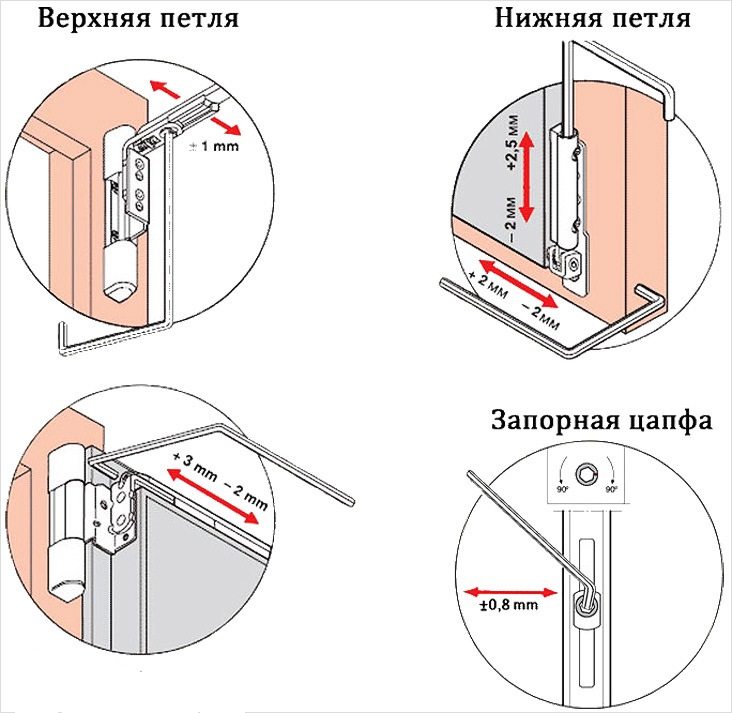

Основные приемы регулировки створки своими руками:

Иллюстрация	Этап работы

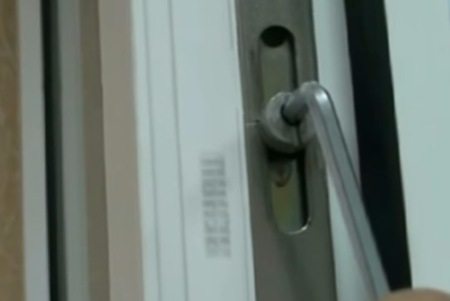

	Регулировка прижима. Сила прижима створки раме определяется положением эксцентрических запорных цилиндров. Для устранения продувания достаточно повернуть цилиндр с помощью шестигранного ключа (4 мм) таким образом, чтобы метка на цилиндре «смотрела» в сторону уплотнительного контура.

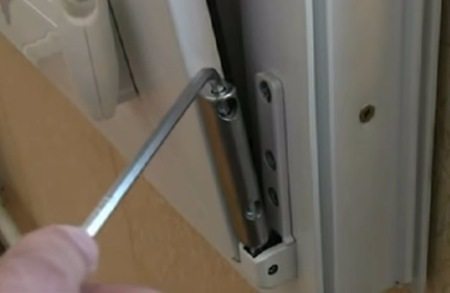

	Регулировка нижней петли: верхний винт Нижняя петля позволяет поднимать и опускать нижний угол створки, а также двигать его от петли и наоборот. Для вертикального смещения шестигранник вставляем в верхний винт и вращаем его. При вращении по часовой стрелке угол будет подниматься. При вращении против часовой стрелки створка будет постепенно опускаться.

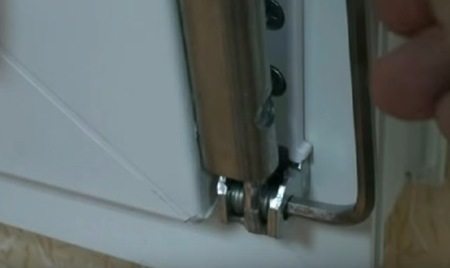

	Регулировка нижней петли: боковой винт Горизонтальный винт используется для боковой регулировки. Вставляем ключ в паз и вращаем: по часовой стрелке — притягиваем к петле, против часовой —  отводим в сторону.

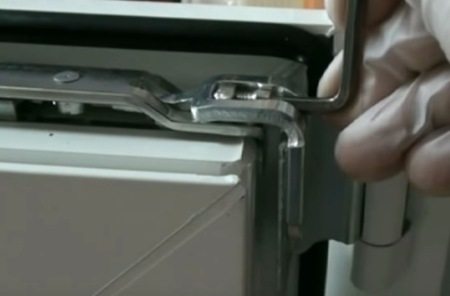

	Регулировка верхней петли Верхняя петля с винтом на торце позволяет выполнять диагональную регулировку. Для этого ключ-шестигранник вставляем в паз и аккуратно прокручиваем. При движении по часовой стрелке верхняя передача притягивается к петле, соответственно, противолежащий нижний угол (со стороны ручки) поднимается. Так обычно устраняется затирание.

Смазка системы

Чтобы фурнитура работала безупречно, ее необходимо периодически смазывать. Заводская смазка расходуется примерно за год-полтора, после чего профилактические работы желательно проводить не реже одного раза в 6 месяцев: перед началом зимнего и летнего сезонов.

Для ухода за механизмом могут использоваться разные виды смазочных материалов. Лучшими я считаю:

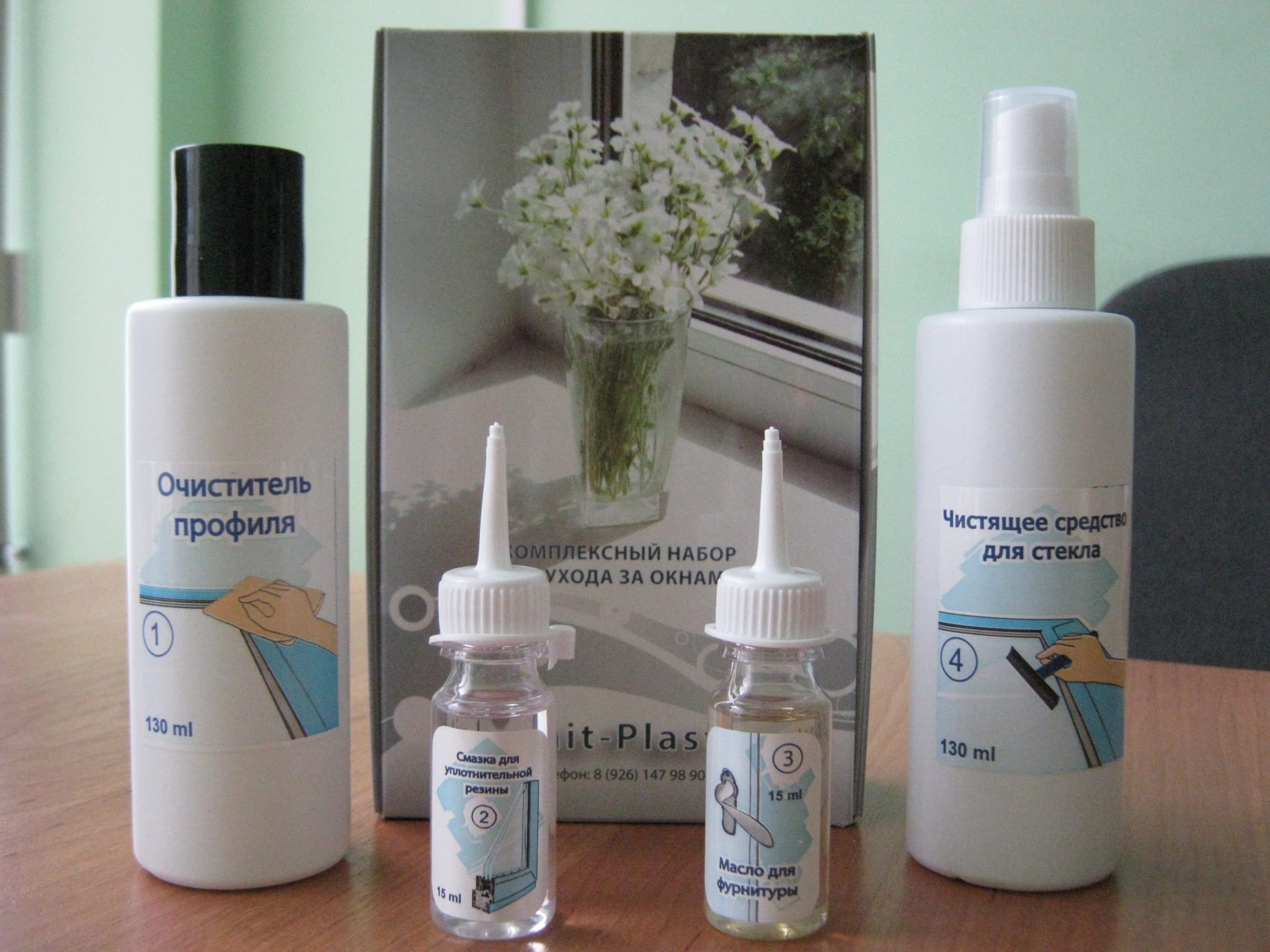

1. Специализированные составы для оконной фурнитуры.
2. Силиконовую смазку в аэрозольных баллонах.
3. Смазку для швейных машин.

А вот растительное масло, моторные и оружейные масла, а также составы с кислотами и абразивами использовать не стоит — все они, так или иначе, вредят фурнитуре.

Инструкция по смазке механизма окна:

Иллюстрация	Этап смазки

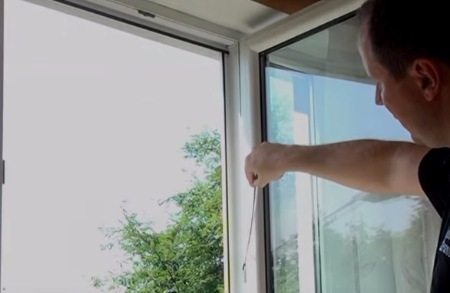

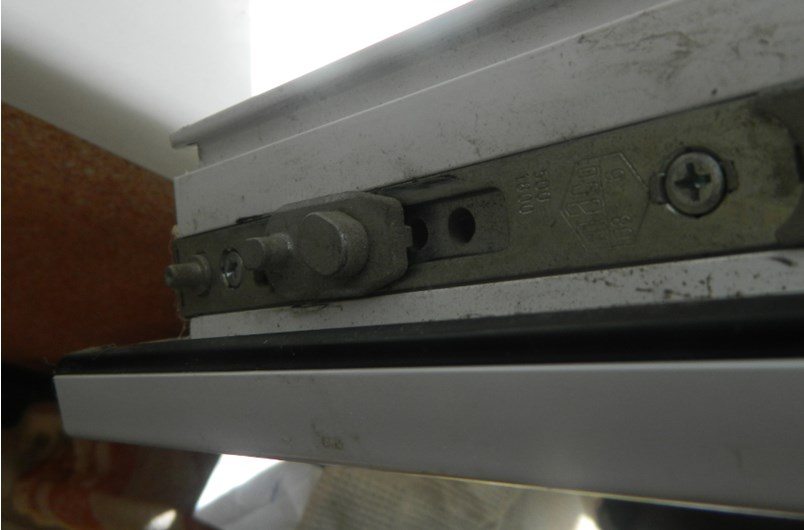

	Очистка деталей. Открываем створку в поворотное положение и очищаем все металлические части от пыли и мусора. Очищать нужно качественно: смешиваясь с маслом, пыль формирует плотную массу, которая действует как абразив, увеличивая износ.

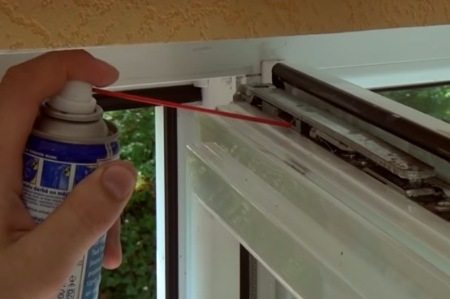

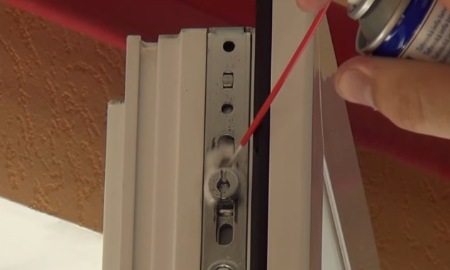

	Смазка запорной части. В отверстия фурнитурной обвязки (они могут быть помечены специальными значками) наносим по несколько капель масла. Также обрабатываем места крепления запорных цапф.
	Смазка петель. По нескольку капель масла добавляем на внутренние части петель. Снаружи снимаем пластиковые накладки и тоже смазываем петли.
	Распределение масла по механизму. Несколько раз открываем и закрываем окно, устанавливая створку в разных положениях. При этом масло будет равномерно распределено по механизму и попадет между трущимися частями. Излишки смазки можно удалить чистой салфеткой.

Заключение

Фурнитурный механизм для ПВХ окон прост и сложен одновременно. Не всякий специалист досконально знает конструкцию фурнитурного комплекса, но вот отрегулировать и правильно ухаживать за ним — задача вполне посильная для любого из нас. Помогут в этом советы, схемы и видео в этой статье, а ответы на возникающие вопросы вы можете получить в комментариях.
